LANケーブルの作り方(カテゴリー6)

ギガビットHUBやNASなど、最近のギガビットLAN機器の低価格化は目覚しいものがあります。家庭内LANにおいてはカテゴリー5eからカテゴリー6へと移行しつつあるのかなという印象を持っていますが、あなたのお家ではいかがでしょうか。管理人の家はカテゴリー5eです。

カテゴリー5e(エンハンスドカテゴリー5)ケーブルでも1000Base-Tまでは対応できるので一応ギガビット対応と捉えることができますが、新たにLANケーブルを買う、LANケーブルを配線するという事ならば、上位規格のカテゴリー6を選択したいものです。5eと6の価格差もほとんどないことから、プラグ付けやLANコンセント設置などの整端処理が正確にできるならばカテゴリー6を選択しない手はありません。

ここではカテゴリー6用のパーツを用いてカテゴリー6LANケーブルを自分で作成するための手順をご紹介します。専用パーツと正しい作り方によって、自由自在に高性能な家庭内LANの構築が可能になります。

エンハンスドカテゴリー5(カテゴリー5e)での作成方法やクロスケーブルの作り方はLANケーブルの作り方(カテゴリー5e)でご紹介しています。あわせてご覧下さい。

使用材

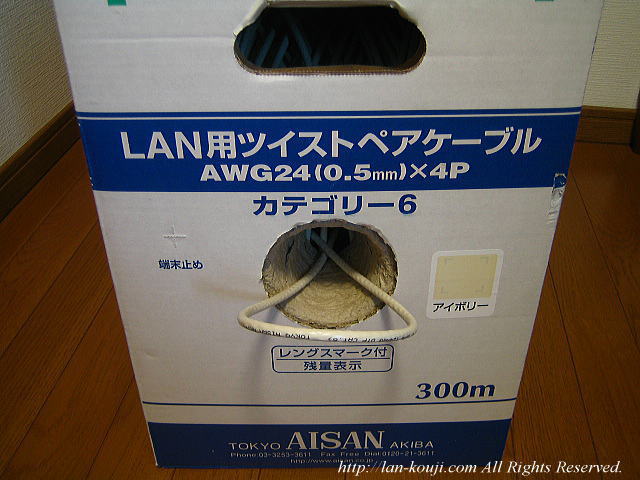

カテゴリー6LANケーブル

東京秋葉原に本社のある愛三電気(株)社製のLANケーブル。単線仕様で色はアイボリーです。ケーブル内にあるセパレータが柔らかく作られていて、カテ6にしては取り回しが楽にできます。

ケーブルが8の字の形に収納されているので、引き出した時にケーブルがねじれることがありません。とても便利です。

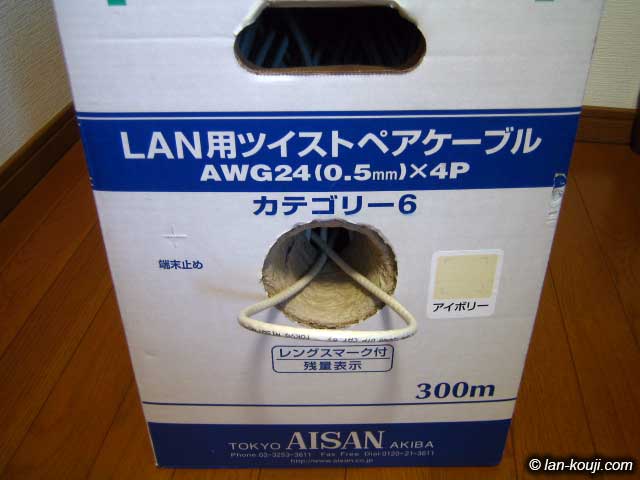

単線仕様カテゴリー6LANケーブル 300m入り
拡大表示

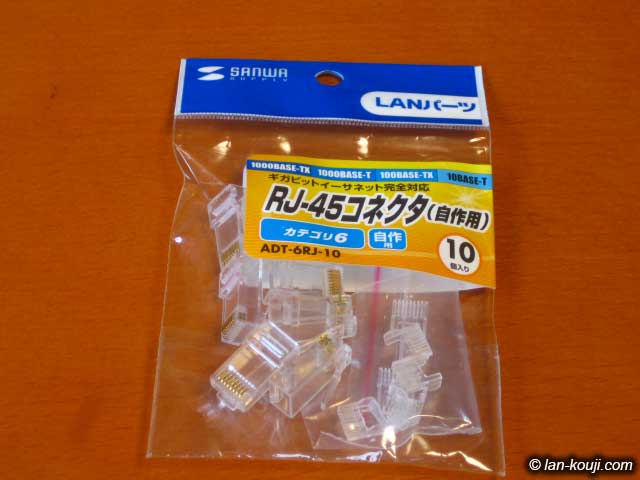

RJ-45コネクタ

サンワサプライ製のカテ6に完全対応したプラグ「ADT-6RJ-10」です。ロードバーにて線を揃えて確実に圧着させるセパレート方式を採用しています。この方法で作成することによりカテゴリー6のケーブル自作を可能にしました。

サンワサプライ製カテゴリー6対応RJ-45プラグ
拡大表示

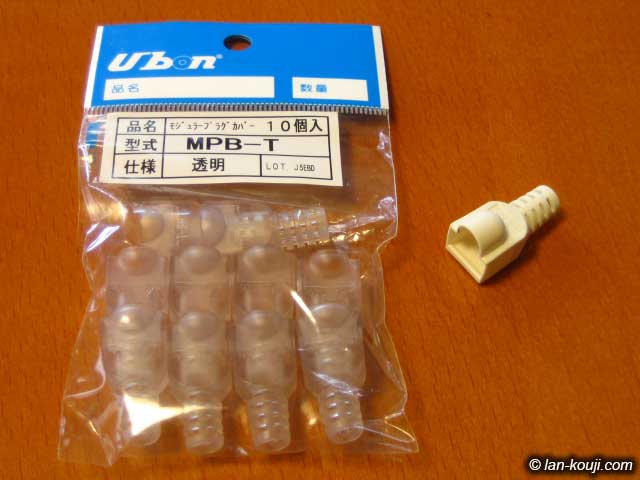

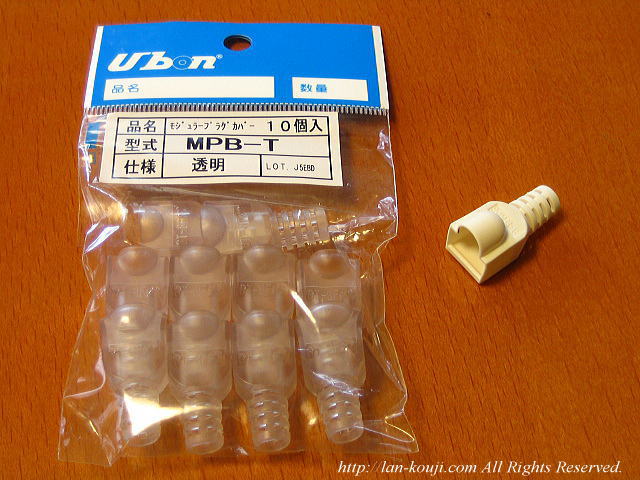

RJ-45コネクタカバー

これは特にカテゴリー6対応品ではありませんが、カテ6ケーブルはカテ5eケーブルよりやや太くできているのでカバーによってはケーブルが通らないということもあります。購入の際は太さに注意してください。
画像のものは、同じく秋葉原にある「俺コンアキバ」で購入したカバーです。袋の中身と色が違いますが、色が違うだけで同じものです。

RJ-45コネクタカバー 保護ブーツとも呼ばれる
拡大表示

使用工具

左から

LANコネクタ圧着工具

サンワサプライ製の圧着工具「HT-500R」。カテゴリー6用RJ-45プラグ「ADT-6RJ-10」推奨の圧着工具です。値段はけっこうしますが、ラチェット付きで信頼性は高いです。ADT-6RJ-10に限らず、ほとんどのRJ-45プラグを圧着することができます。電話用モジュラープラグ(RJ-11)の加工もできます。が、実際にやったことはありません。

外皮むき工具

カッターでも外皮をむくことはできるのですが、これがあるのとないのでは作業効率が全然違います。この手のものはいろいろなメーカーから発売されていて、価格も安いので持っていると便利です。

ニッパー

こちらは至って一般的なフツーのニッパーですが、この作業には必要なので用意しましょう。

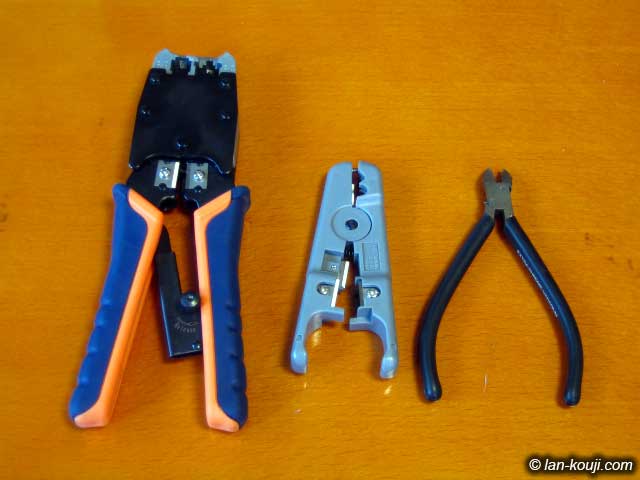

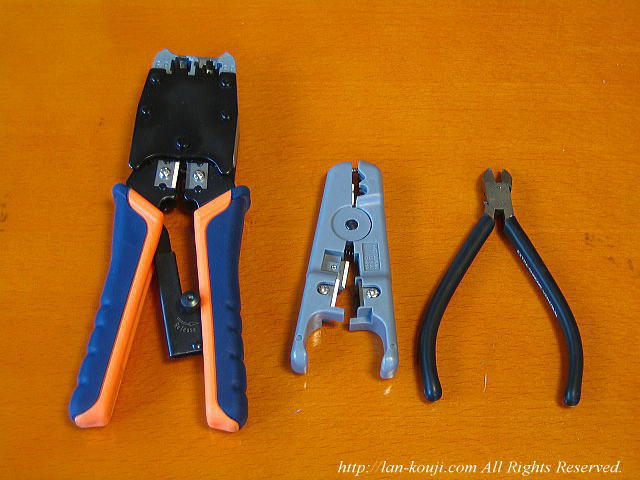

LANケーブル作成に必要な工具
拡大表示

では、ストレート結線LANケーブルの実際の作成手順を見ていきましょう。

作成手順

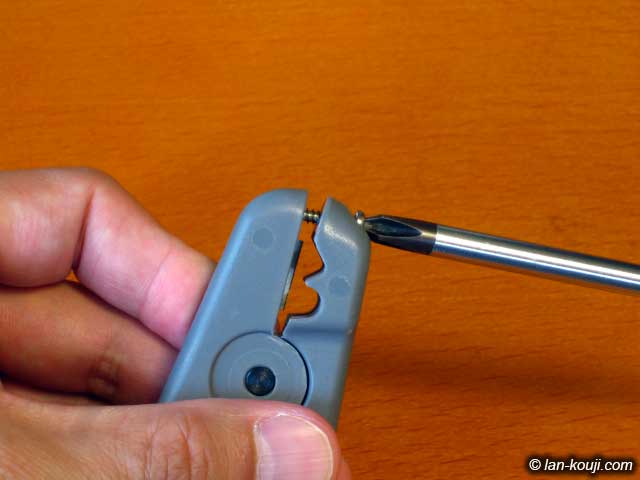

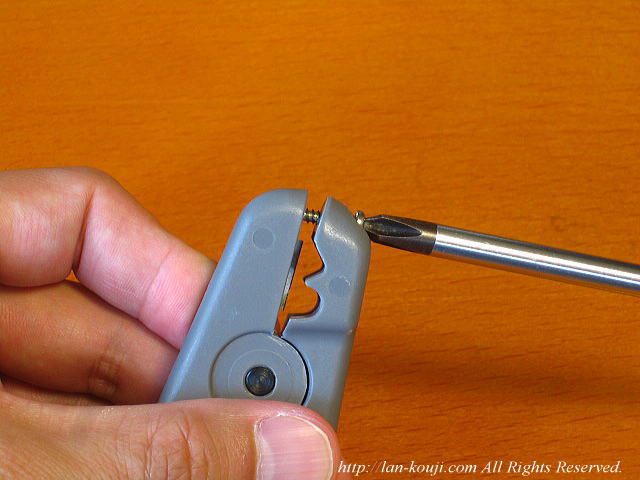

刃の出具合をドライバーで調整
拡大表示

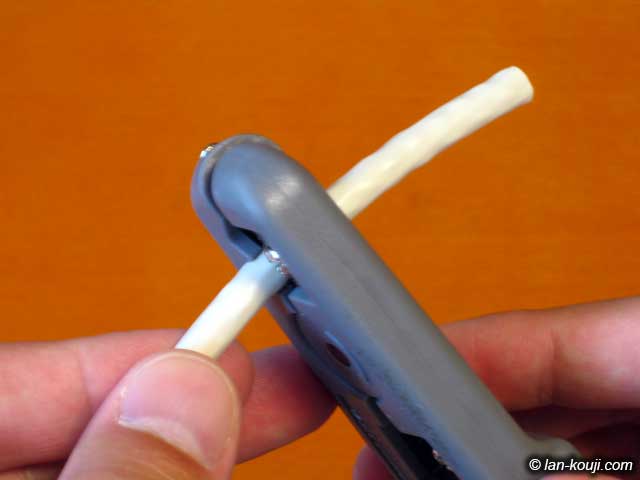

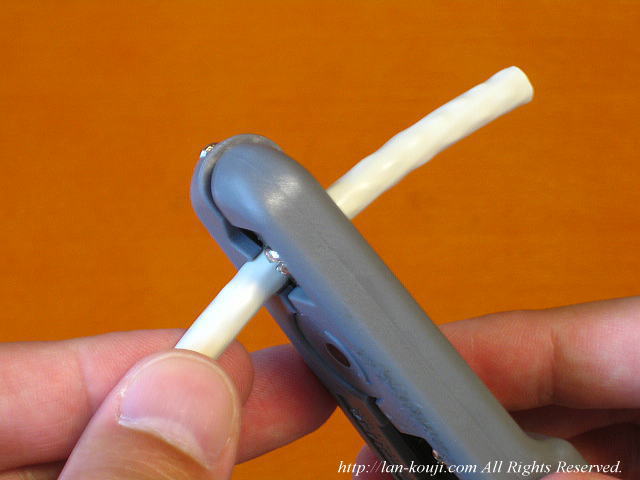

ケーブルをはさんで1回転させる
拡大表示

まずは外皮をむきます。

外皮むき工具を使う場合は、刃の出る量を調節して工具をぐるっと一回転させて外皮を切ります。一回転以上回すと切れすぎて中の線まで切れてしまうので注意してください。

カッターを使って切込みを入れる際は力加減が難しいですが、時間をかけて丁寧に行えばできます。

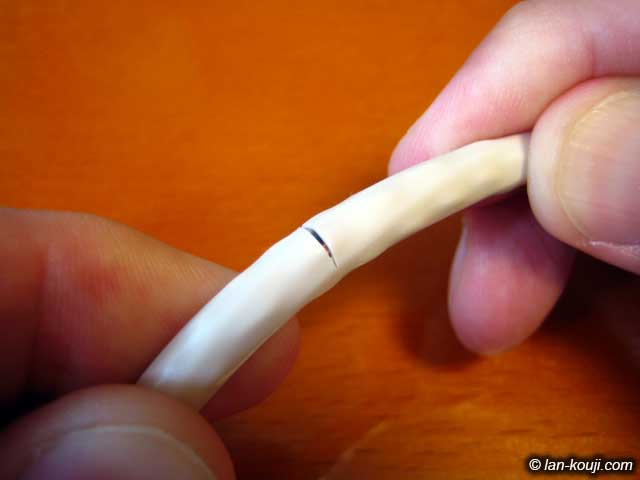

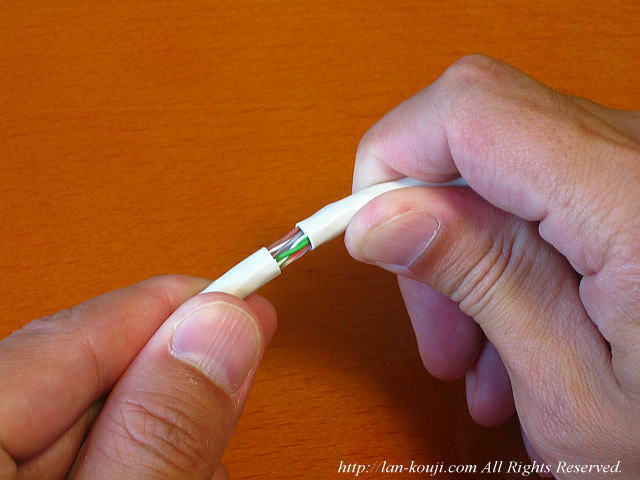

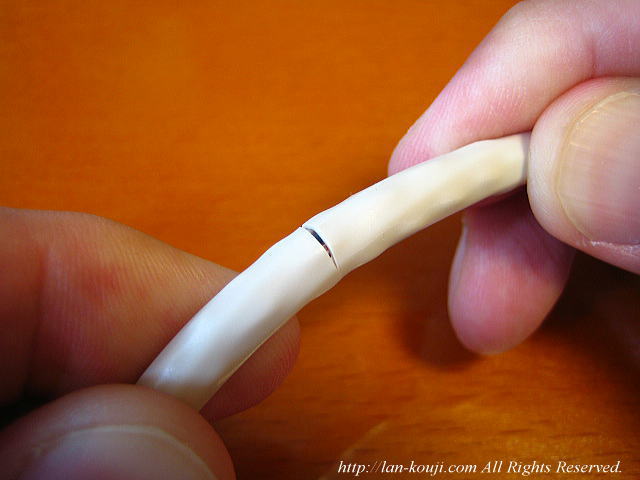

切れ込みを入れた部分を曲げると外皮が切れる
拡大表示

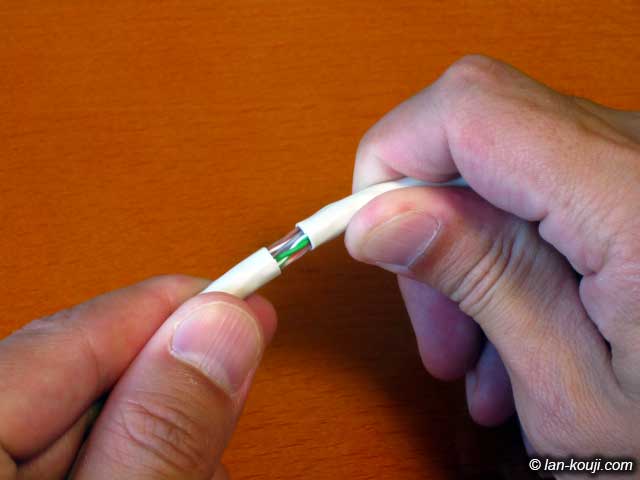

全部切れたら外皮は抜き取る
拡大表示

外皮に薄くスジをつける程度に切込みを入れて、その部分を曲げて外皮を切るようにすると中の線にダメージを与えることなくむくことができます。

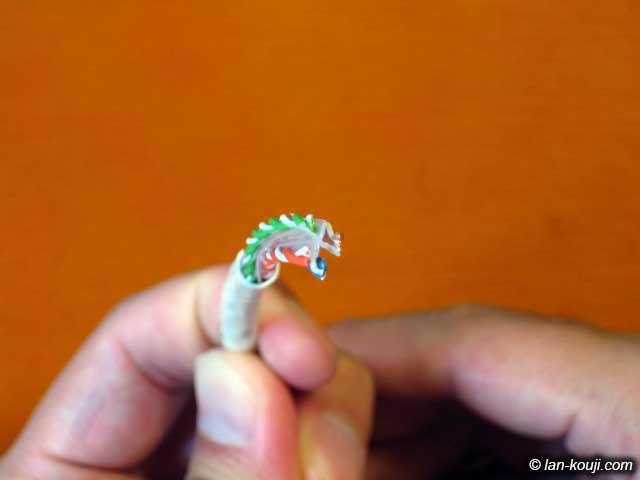

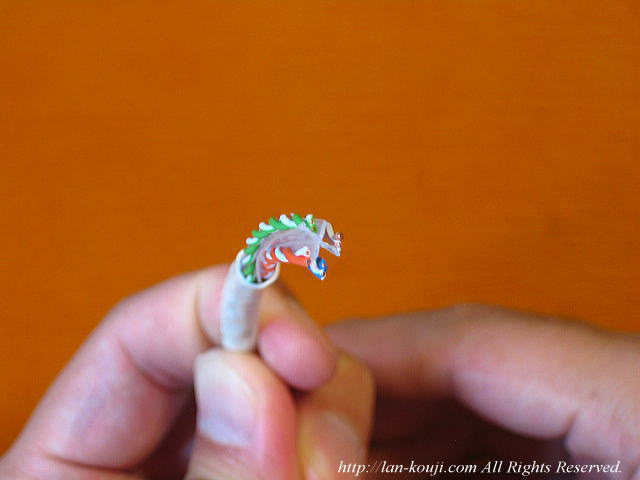

ケーブルの中央にはセパレータがある
拡大表示

カテ6ケーブルには十字型のセパレータが中に入っています。(入っていないものもあります)

中の導線の配置によってA配線かB配線かが決まりますので注意してみてみましょう。

A配線・B配線についてはLANケーブルの作り方(カテゴリー5e)で解説しています。

A配線の配列イメージ
青い導線の対角がオレンジの場合はA配線になります。

B配線の配列イメージ
逆に、対角が緑だったらB配線。今回作成しているケーブルはこのタイプです。

これは青い導線を緑・オレンジ何れかが跨(また)ぐように配線をするので、対角の位置にある導線を跨がせたほうが配線しやすくなるのです。

※ケーブルの断面が2種類あるのはケーブルの両端を示しています。

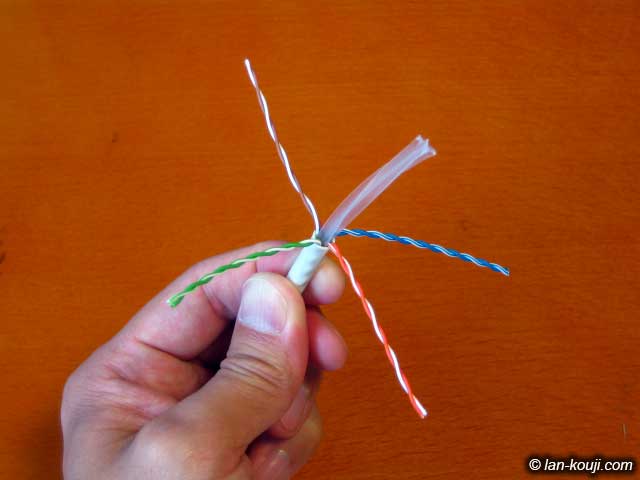

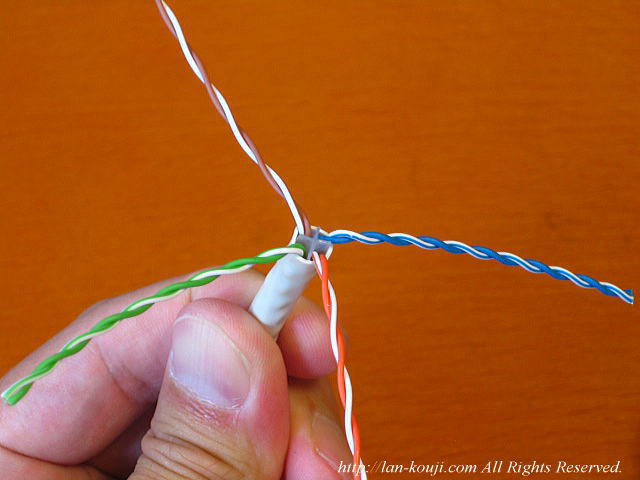

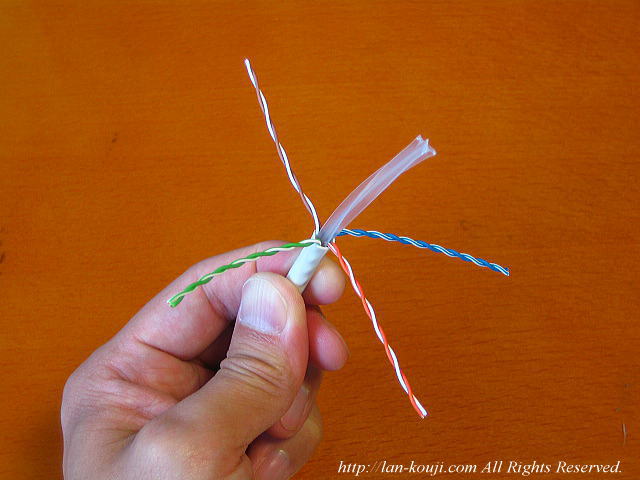

導線をセパレータから外す
拡大表示

配列が確認できたら次に進みます。

それぞれの導線を外側に曲げてセパレータから外します。

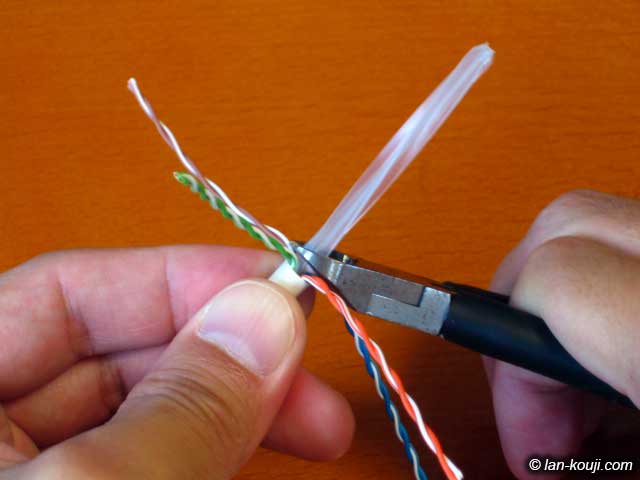

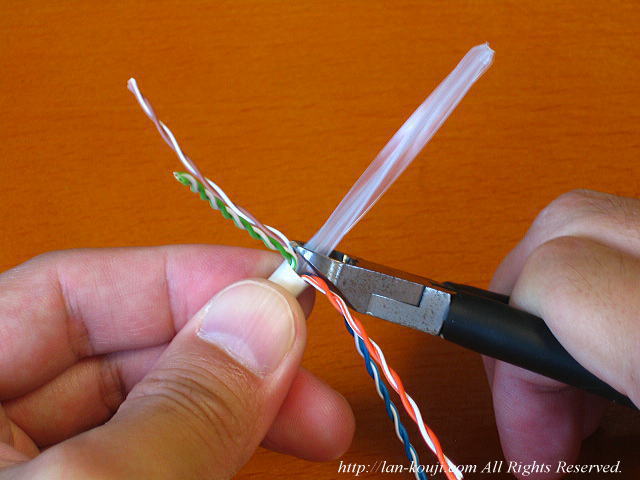

セパレータをニッパーでカット
拡大表示

セパレータを根元ギリギリでカットします。

くれぐれも導線にキズをつけないように注意してください。もしもキズがついてしまったら最初からやり直します。

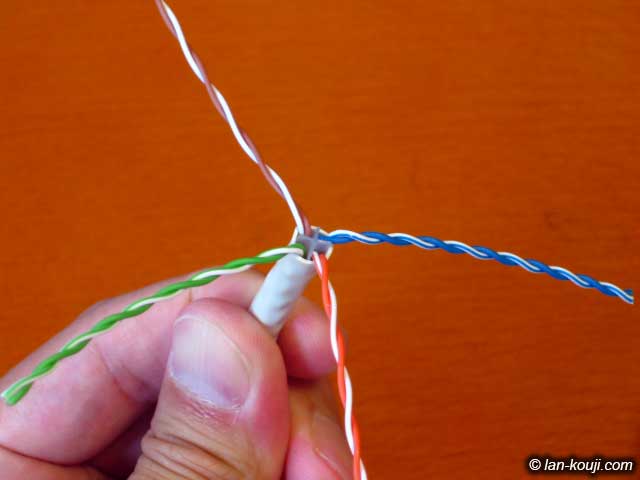

なるべく根元でカットするほうがいい
拡大表示

こんなかんじです。そんなに神経質にならなくても大丈夫、大体でOKです。

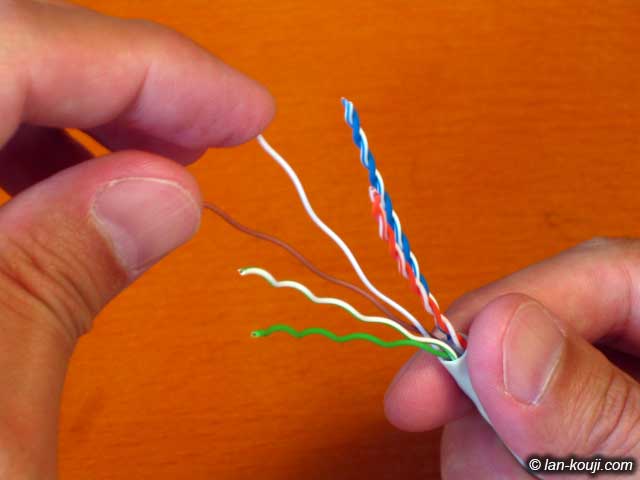

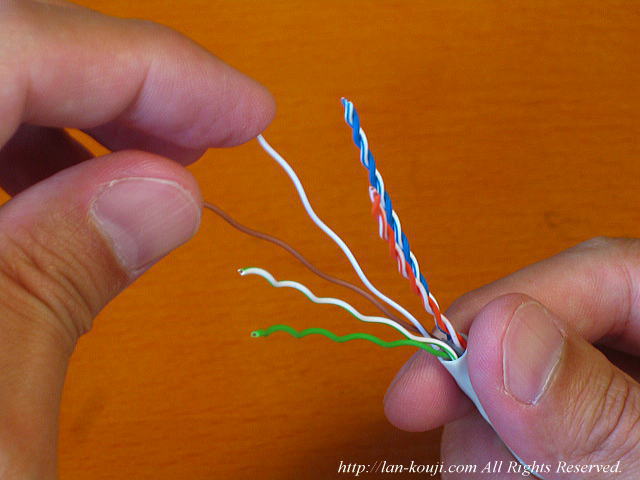

導線のヨリを解いて
拡大表示

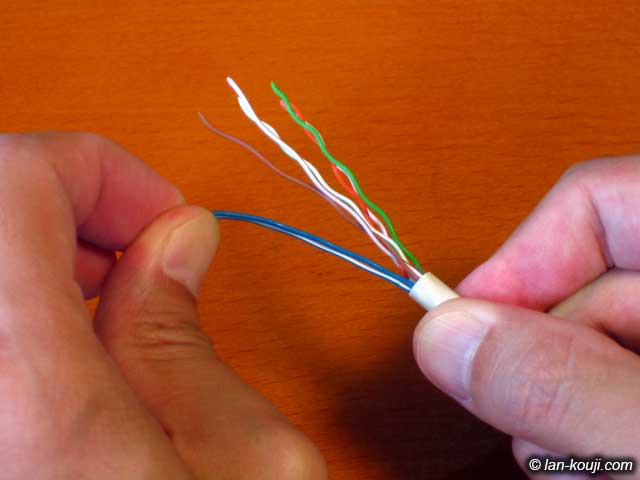

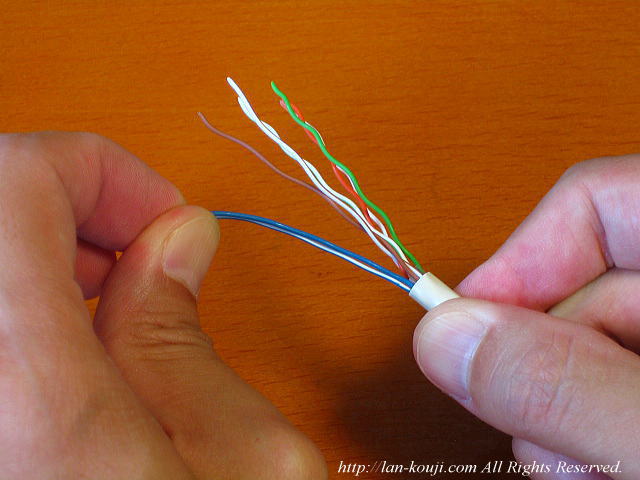

指の腹を使ってネジレを取る
拡大表示

導線のヨリをほぐして真っ直ぐにします。

指の腹に導線をこすりつけながら引っ張ると簡単にヨリが取れます。あまり力を入れすぎると導線が伸びてしまうので丁寧に行いましょう。

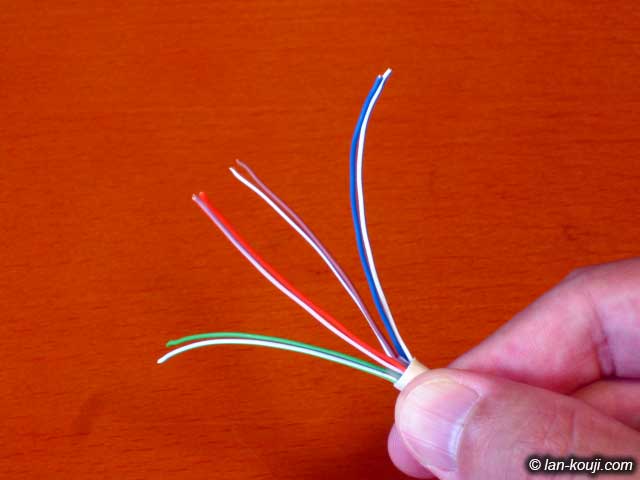

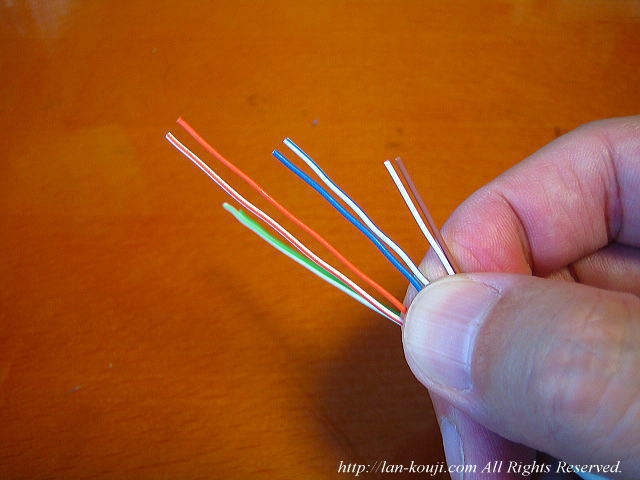

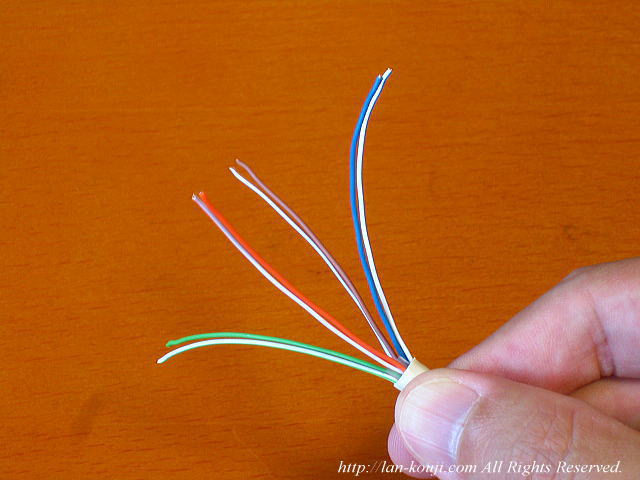

ネジレが取れた
拡大表示

こんなかんじでヨリを取ります。

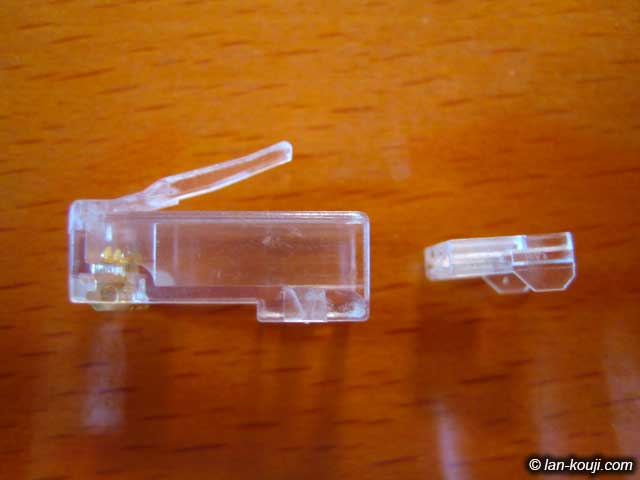

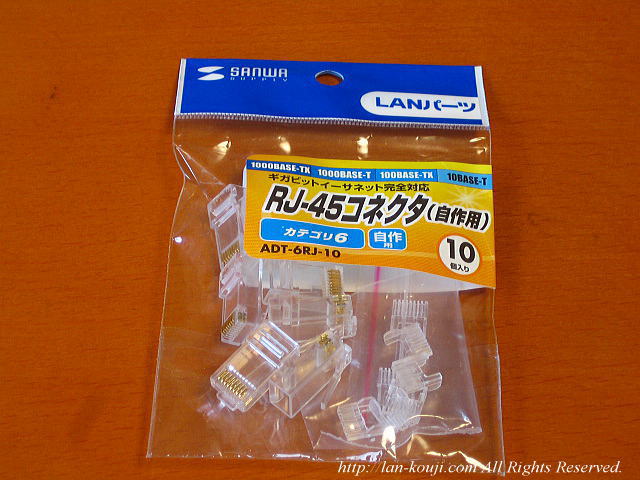

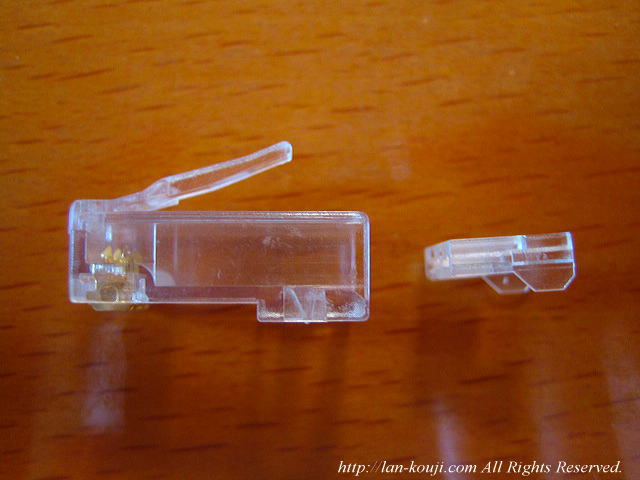

サンワサプライ製カテ6対応RJ-45プラグ
拡大表示

RJ-45プラグを確認します。サンワサプライ製のカテゴリー6対応プラグ「ADT-6RJ-10」です。

画像右側のロードバーに導線を入れてから本体に差し込みます。

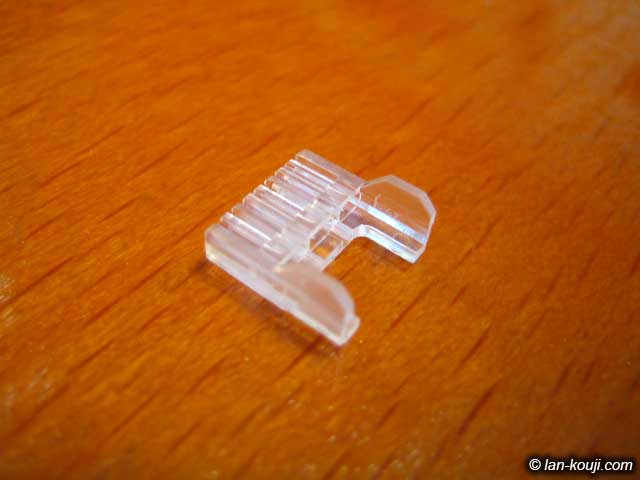

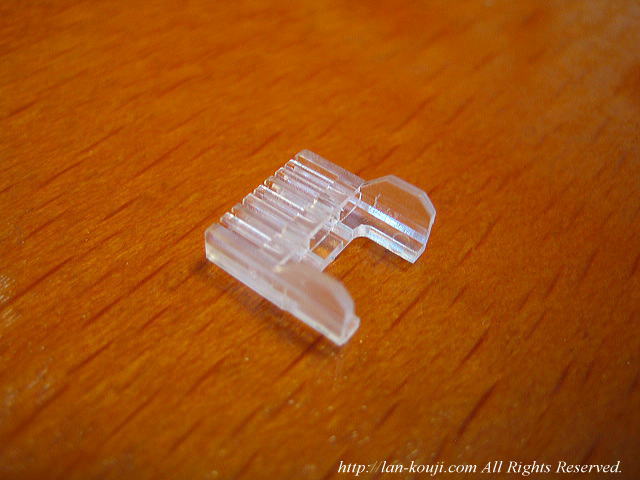

ロードバーが端子作成の精度を上げてくれる
拡大表示

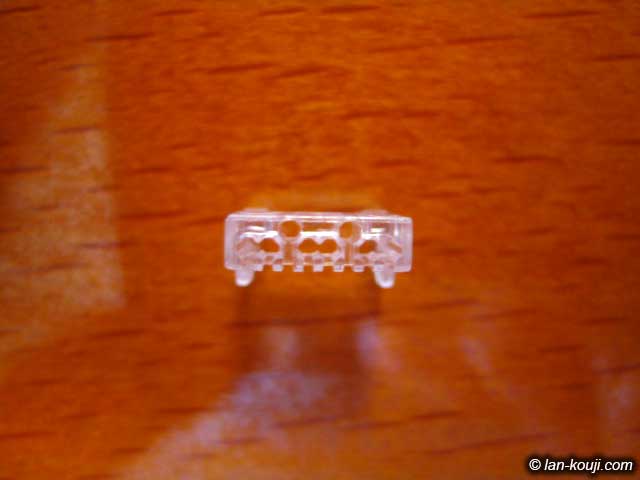

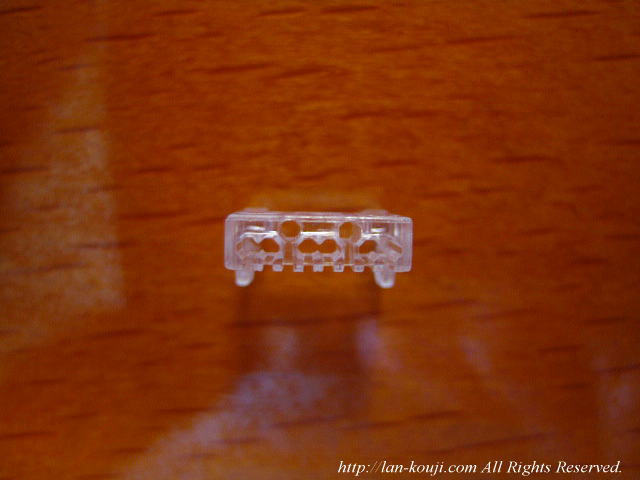

3番・6番の穴に段差がある
拡大表示

ロードバーには跨いで配線する部分(3番、6番)の穴に段差がつけられています。A配線なら橙と白/橙の導線が、B配線ならば緑と白/緑がここに入ります。

これも配線しやすくする工夫です。

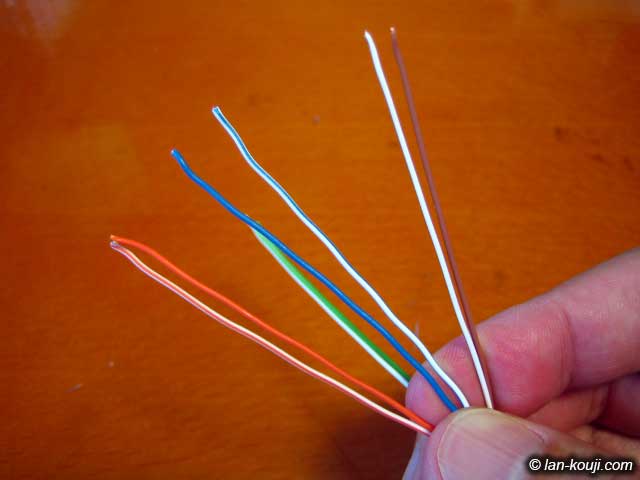

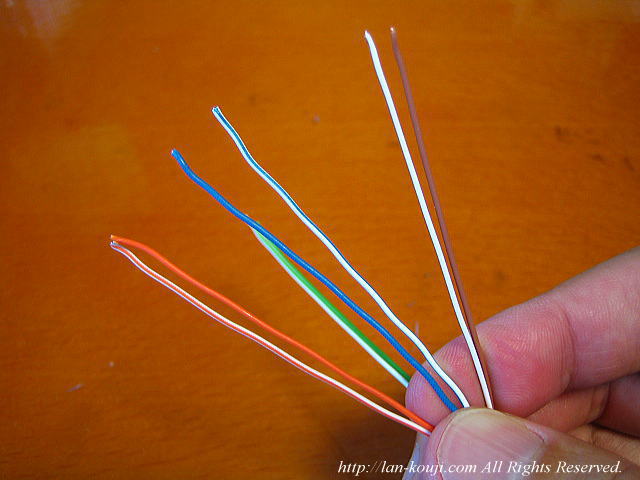

緑の2本以外の導線を順番どおりに並べる
拡大表示

緑を除いた3色の線を順番どおりに並べます。今回はB配線ですので左から

導線配列イメージ

の順です。青が逆になっていることに注意してください。

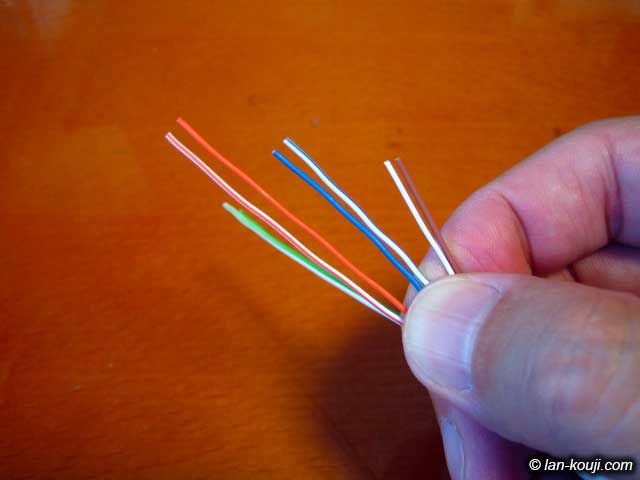

ロードバーに差し込みやすいように段差をつけてカット
拡大表示

ロードバーに差し込みやすいように、各色の線の長さに段差をつけるようにカットします。

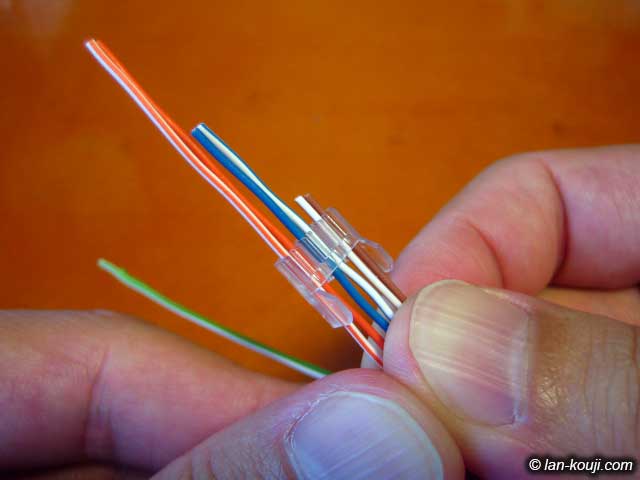

長い線からロードバーに差し込んでいく
拡大表示

長い線からロードバーに差し込んでいきます。

ロードバーのむきに注意、自分はかなり間違えます。プラグ本体を良く見てロードバーがどう差し込まれるのかしっかり確認して作業しましょう。

ホントよく間違えるんですよね・・・

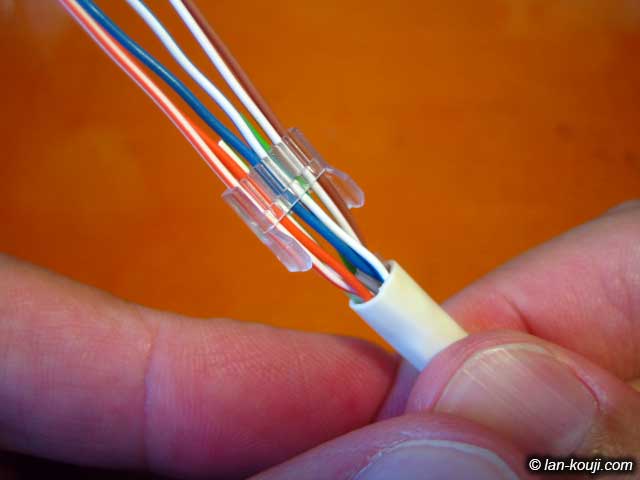

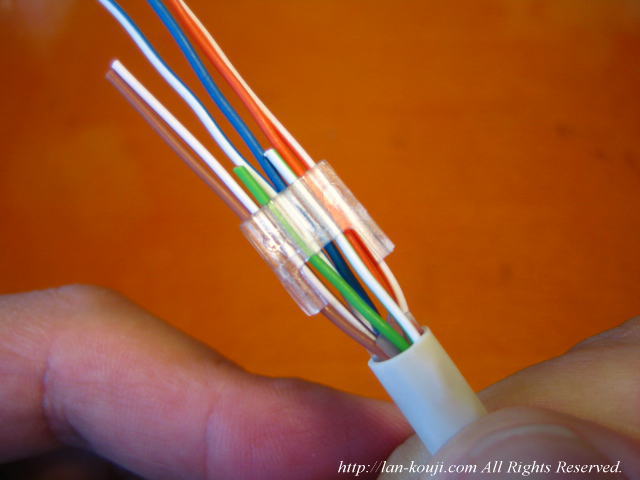

最後に緑の2本を差し込む
拡大表示

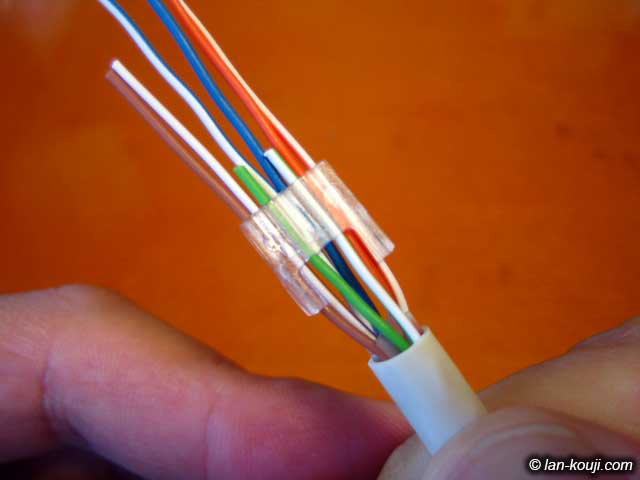

裏からロードバーを見た様子
拡大表示

残っていた緑の線を3番、6番に差し込みます。画像は全て差し込んだところです。

もう一度あらためて配列に間違いないか、ロードバーの向きは正しいか確認します。下の画像は裏から見たところです。

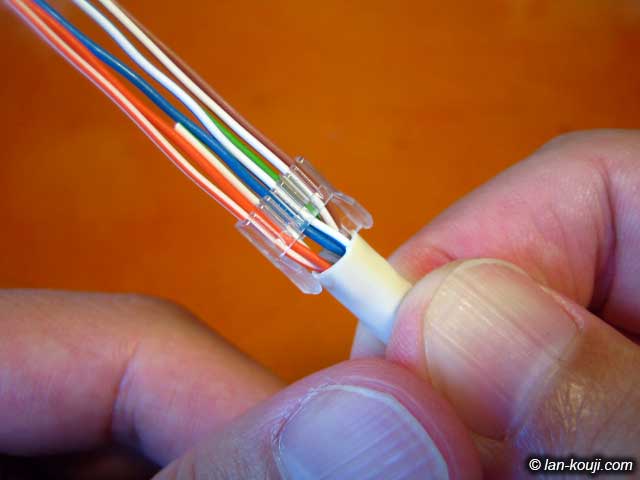

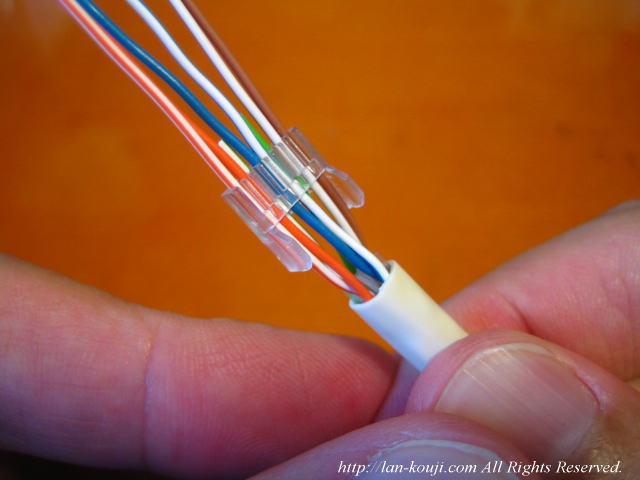

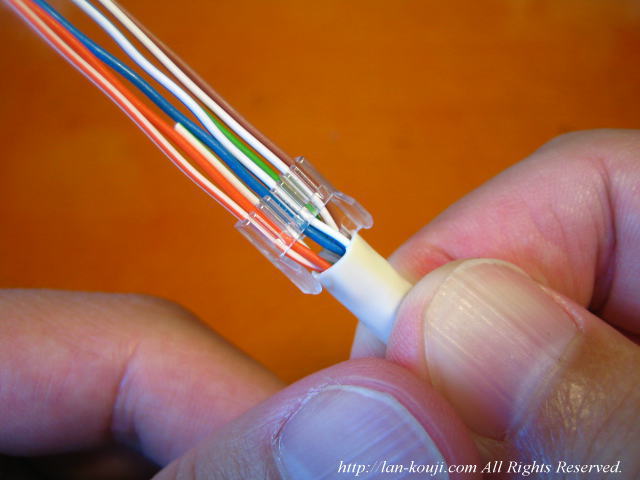

ロードバーを根元に寄せる
拡大表示

ロードバーを根元部分にできる限り押し込みます。

ヨリを解いている部分が少ないほどLANケーブルとしての信頼性が上がります。セパレータをより短く切ることでロードバーが押し込みやすくなります。

画像のように最低でもロードバーが外皮に届くぐらいには押し込んでください。

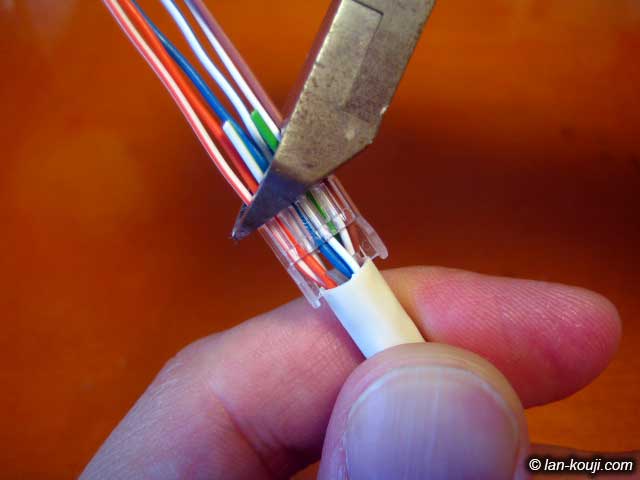

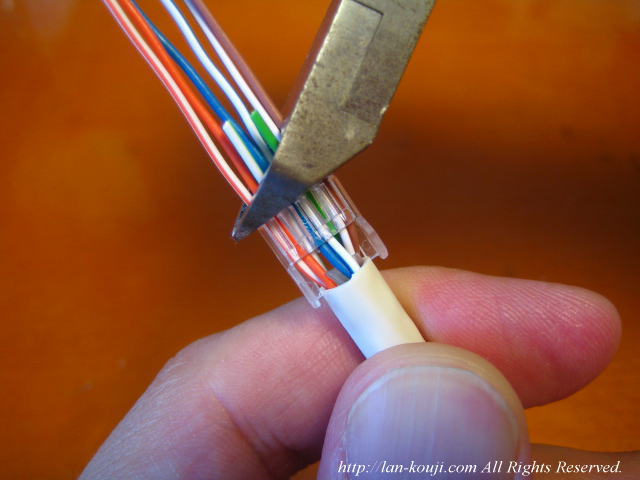

ロードバーから出ている導線をカット
拡大表示

ロードバーの先端ギリギリで導線をカットします。

カットする前に配列に間違いがないかもう一度確認しましょう。(しつこいって?)

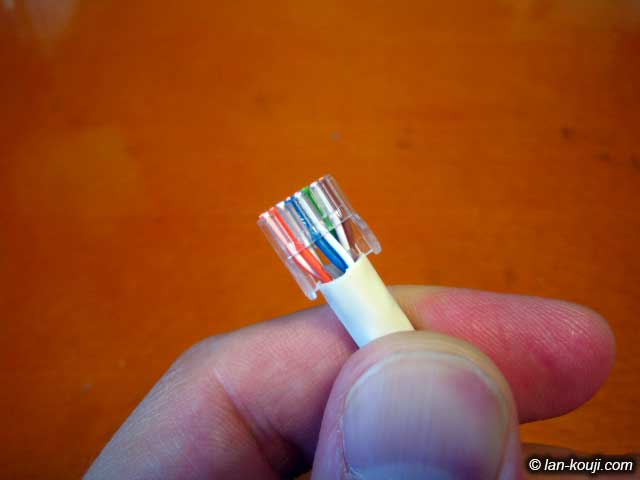

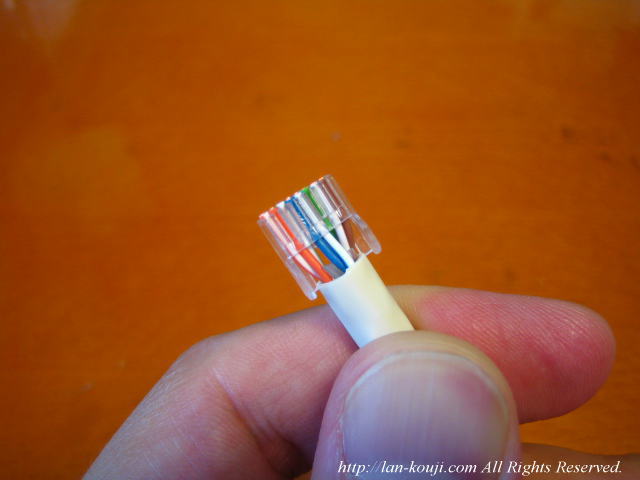

カットできた
拡大表示

このようになります。

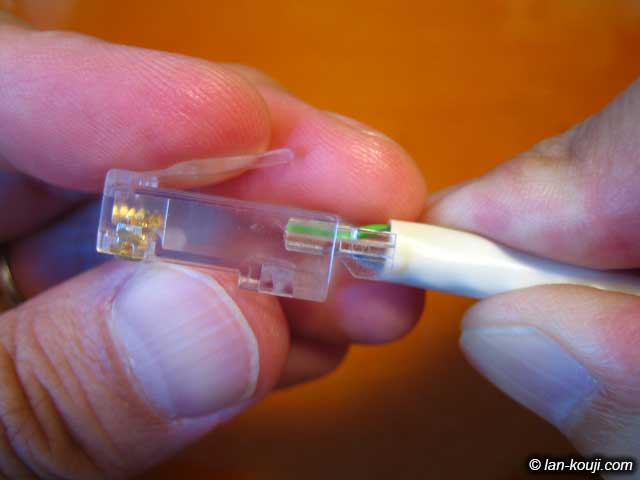

向きに注意してプラグ本体に挿入
拡大表示

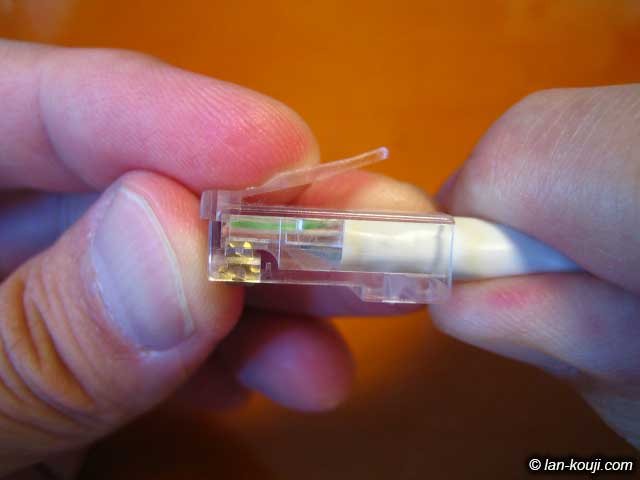

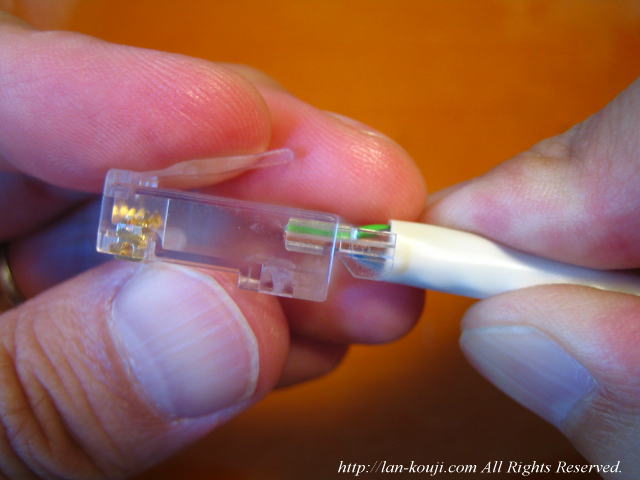

導線が先端に届くまでしっかり押し込む
拡大表示

いよいよプラグ本体に差し込みます。

ケーブルが太いのでプラグに入れづらいですが、力を入れてぐっと押し込むと入ります。先端にある端子に線が届くまで確実に押し込みます。

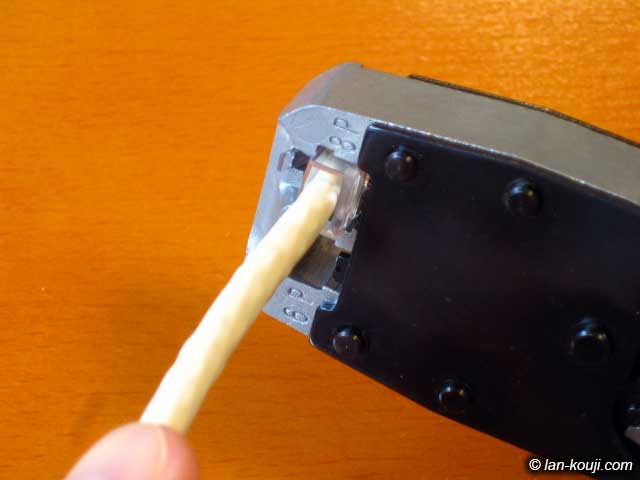

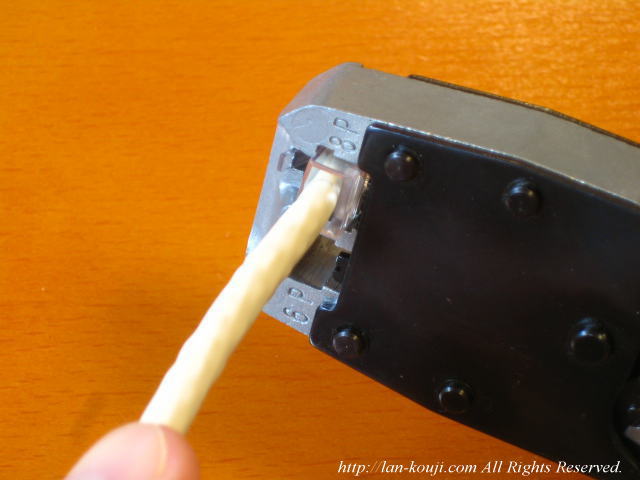

確認後、圧着工具で圧着
拡大表示

全てOKならば圧着工具で圧着します。

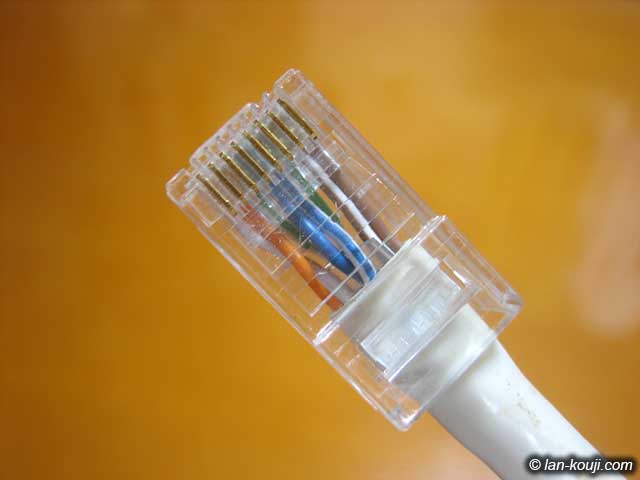

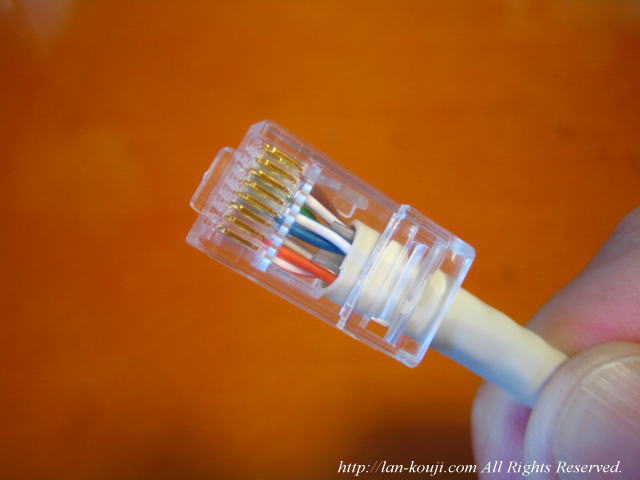

圧着終了
拡大表示

圧着完了。端子が導線に刺さっているか確認しましょう。

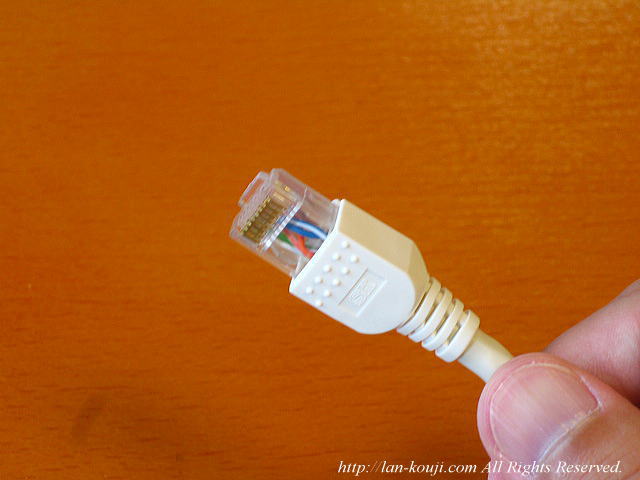

最後に保護ブーツをかぶせて終了
拡大表示

間違いがなければカバーをかぶせて完成です。

ロードバーに差し込むことによって作業手順は増えますが、カテゴリー6LANケーブルを確実に作ることができます。初めて作るときは慣れていないので時間が掛かると思いますが、2個目からはきっと上手に作れると思います。このページを参考にぜひ挑戦してみてください。


このページで使用した工具、資材はこちら

SANWA SUPPLY HT-500R カシメ工具(ラチエツト付き)

サンワサプライ LANコネクタ圧着工具(ラチェット付き)
HT-500R

カテゴリー6対応自作用LANコネクタ「ADT-6RJ-10」推奨工具。ラチェット(圧着時に「カチカチ」と音がしてハンドルが戻らない仕組み)付きなので誰でも簡単に確実な圧着ができます。
LANケーブルの自作には欠かせない工具です。

Yahoo!ショッピング  楽天市場  サンワダイレクトicon  Amazon.co.jp

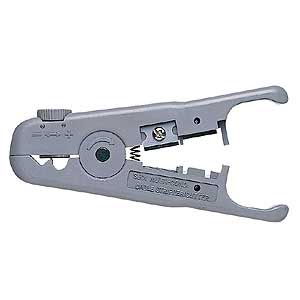

SANWA SUPPLY LAN-TL9 外皮むき工具

サンワサプライ 外皮むき工具
LAN-TL9

LANケーブル作成に重宝する工具。特に何本もケーブルを作るときに威力を発揮します。刃の調整がダイヤルでできるのでドライバー不要。高価な工具ではないので一つ持っておいて損はありません。使った人だけがわかる便利さです。

Yahoo!ショッピング  楽天市場  サンワダイレクトicon  Amazon.co.jp

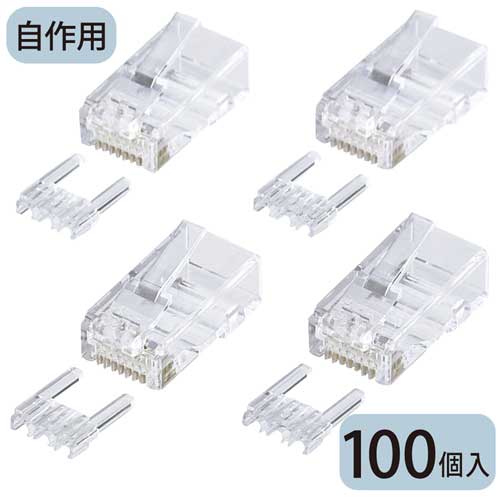

SANWA SUPPLY ADT-6RJ-10 カテゴリ6RJ-45コネクタ

サンワサプライ カテゴリー6完全対応RJ-45プラグ
ADT-6RJ-10 (10個入り)
ADT-6RJ-100 (100個入り)

本文でもご紹介しましたが、本体とロードバーのツーピース仕様にすることでヨリ戻しの長さを限りなく短くした製品です。カテゴリー5e対応プラグと比較すると2倍の価格ですが、カテゴリー6LANケーブルを自作するには必須です。

ADT-6RJ-10 (10個入り)
Yahoo!ショッピング  楽天市場  サンワダイレクトicon  Amazon.co.jp

ADT-6RJ-100 (100個入り)
Yahoo!ショッピング  楽天市場  サンワダイレクトicon  Amazon.co.jp

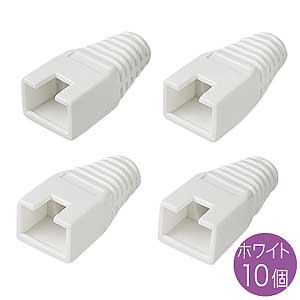

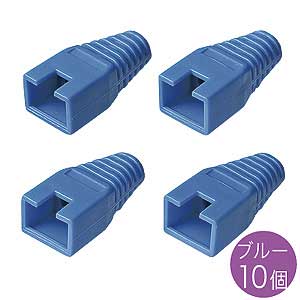

SANWA SUPPLY ADT-MC7 モジュラーカバー(先付けタイプ)
