「macchiさま邸」LAN工事 ”配管内に配線”

東京都北区にお住まいの「macchi」さまから、LAN工事のお申し込みを頂きました。

下町の雰囲気漂う商店街の近くの、とてもキレイな新築アパート兼住宅に伺ってLAN工事をさせて頂きました。では、工事の詳細をご覧ください。

建物の構造  :  木造在来軸組み工法3階建て
(1階部分アパート)
販売体系  :  注文住宅
完成日  :  2007年4月

macchiさまのご希望

  • 各部屋から浴室天井裏にあらかじめCD管(22)を配管済みなので、その配管内にLANケーブルを配線して家庭内LANを構築したい。
  • 洗面所に情報分電盤を設置したので、CATVモデム、ルータ、HUBなどのネットワーク機器を納めるようにし、何かの時にその機器へのアクセスがしやすいようにしたい。

自宅建築中にLAN工事ドットコムをご覧になって、LAN構築のために急遽各部屋にCD管配管を依頼されたとのこと。建築中で幸でした。「LAN工事ドットコムを見て」という部分に感動です。お役に立てているようで大変うれしいです。

さらに出張LAN工事にもご依頼いただき大変感謝しております。精一杯工事させていただきました。

今回のLAN工事では既にCD管が先行配管されているので、配線が可能かどうかの調査は必要なく、必要な資材をご用意して即日工事しました。

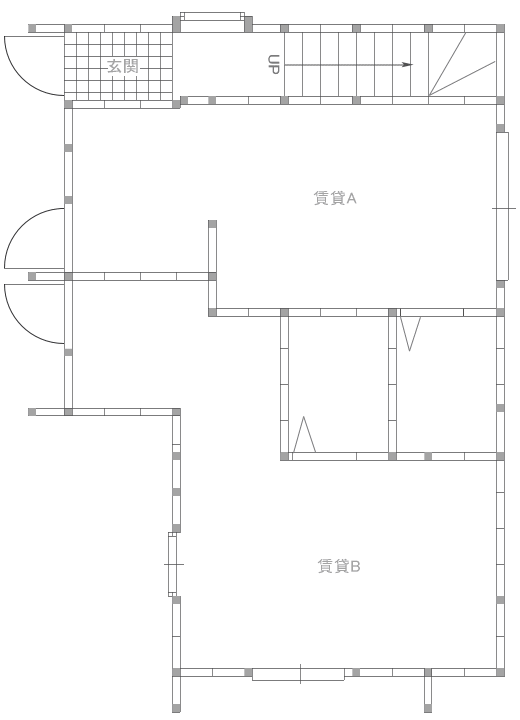

1F平面図

macchiさま邸1F平面図

1階は玄関とアパートスペースということで特にLAN配線するところはないようです。2階へ上がらせてもらいました。

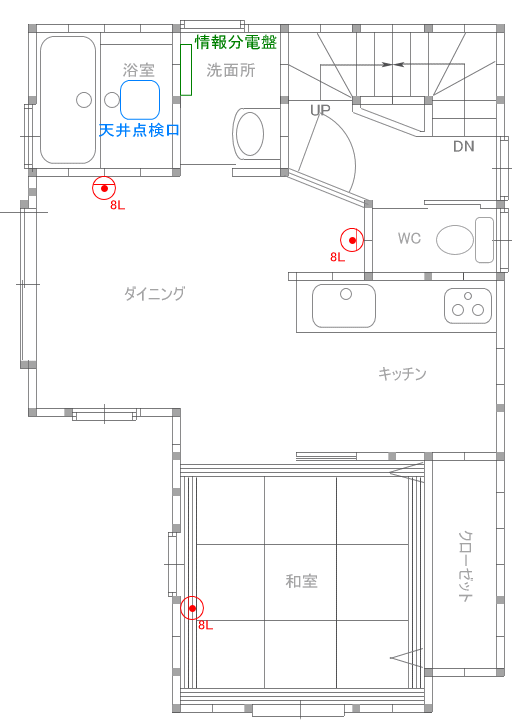

2F平面図

macchiさま邸2F平面図

2階には3本LANケーブルを通します。(赤で示したマークが新たに設置するLANコンセントです)既にCD管が配管されているので、特に問題はないでしょう。

ダイニングと和室、キッチン、洗面、浴室、トイレなどの水周りが配置されていまして、階段からダイニングに入ったところにデスクトップPCを設置するとのこと。またノートPCをダイニングテーブルや和室のコタツでもお使いになりたいそうです。冬はコタツでインターネット。基本です(^^)

洗面所にある情報分電盤
拡大表示

洗面所にある情報分電盤です。

各部屋に通じているCD管(22サイズ)が並んでいます。NTTの電話工事をしに来た業者が、何を思ったのか保安器をここに取り付けていました。これではルータやモデムが入らない!

macchiさまは既に保安器の移動をNTTへ手配されていて、近々やり直しに来るそうです。

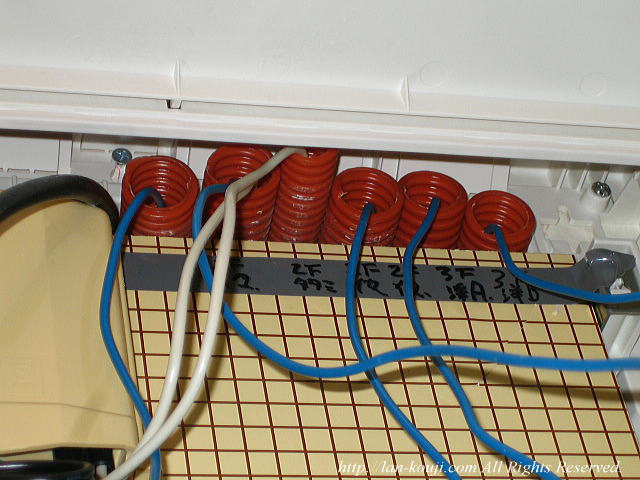

CD管に青い呼び線が通っている
拡大表示

CD管には呼び線(青色のIV線)が入っています。また、行き先が表示されています。

通線したときに分かったんですが、行き先表示が間違っていました。(^^)ゞ
呼び線があるのとないのでは作業の手間が全然違います。業者さんありがとうございます。

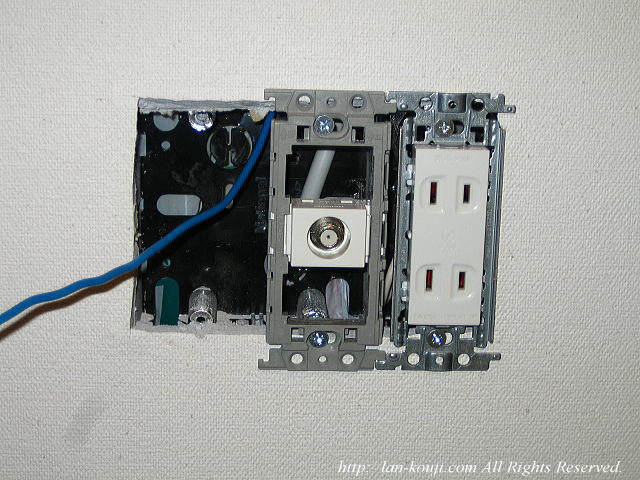

各部屋のプレートを外してLANケーブルを呼び線に接続
拡大表示

各部屋の当該プレートを外して呼び線にLANケーブルを接続し、情報分電盤側からLANケーブルを導入します。

LANケーブル1本通すだけなら16のCD管で全然問題ないと思っていましたが、通線する時はやっぱり太いほうがよりスムーズに通ります。

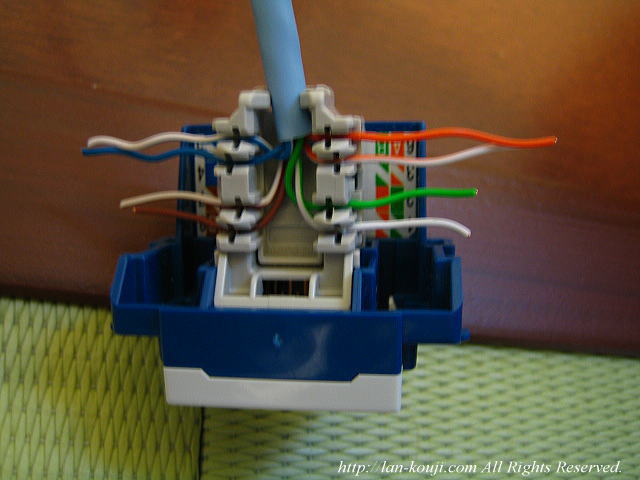

線が通ったらLANコンセントに接続
拡大表示

線が通ったらいつもの通りにLANコンセントを取り付けます。

作業は順調そのもの、全く問題ありません。

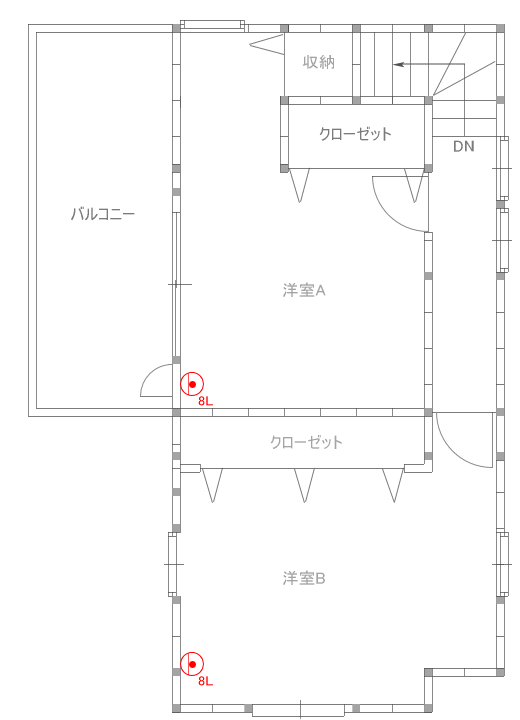

3F平面図

macchiさま邸3F平面図

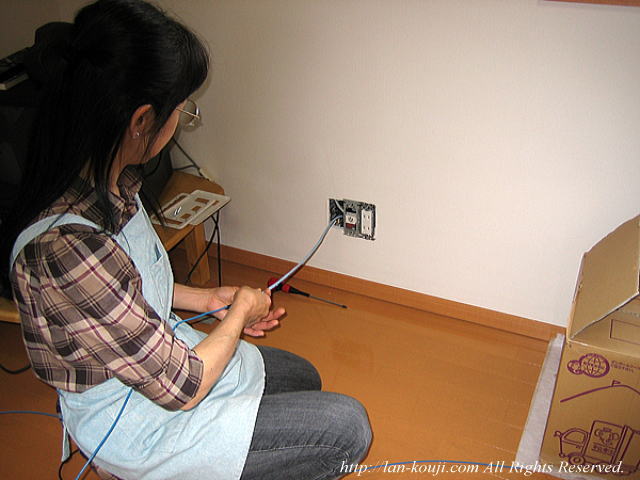

3Fについても同様にLANケーブルを配線
拡大表示

3階のお部屋についてもやることは全く同じです。

macchiさまにお手伝い頂き、本当に何の抵抗もなくあっという間に線が通りました。ありがとうございました。

画像は3階洋室Bへの配線の模様です。

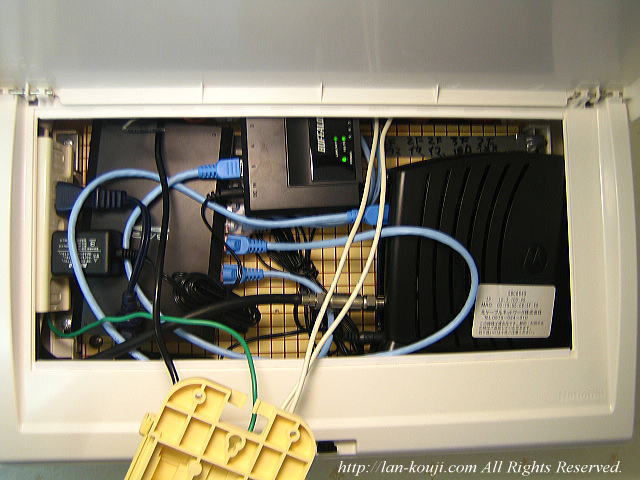

情報分電盤側のLANケーブルの処理状況
拡大表示

全ての部屋の配線とLANコンセントの接続が終わったら、情報分電盤側の処理をします。

しかし思った以上に盤の中が狭くて、ケーブルモデム、ルータ、HUBがぎゅうぎゅうの状態になってしまいました。(黒い箱が三つ見える左からルータ、HUB、モデム)

電源とルータがかなり接近しているので良い状態とは言い難いです。もう少し改善する必要がありそうです。

下にぶら下がっているのは外した保安器です。

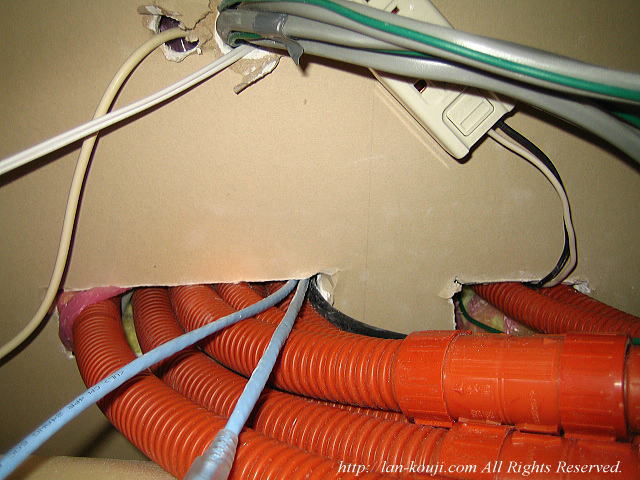

ルータの動きが不安定のため、浴室天井裏に移動
拡大表示

案の定、運用中にネットが切れてしまうトラブルが発生しました。電源のノイズによってルータの動作に異常が出たものと思われます。

苦肉の策として、ルータを浴室天井裏に避難させることにしました。ルータ用の電源設置とLANケーブル2本(ケーブルモデム→ルータ、ルータ→HUB)を配線します。(画像は浴室天井裏から見た情報分電盤のうしろ側です)

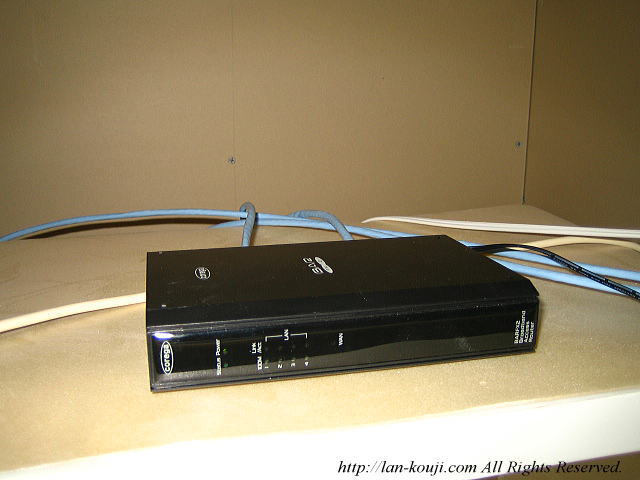

ルータを浴室天井裏に退避
拡大表示

ルータを浴室天井裏に設置しました。といってもただ天井裏に置いただけです(^^)

これでルータがノイズを受けて動かなくなる心配はなくなりました。のびのびと働いてくれることでしょう。

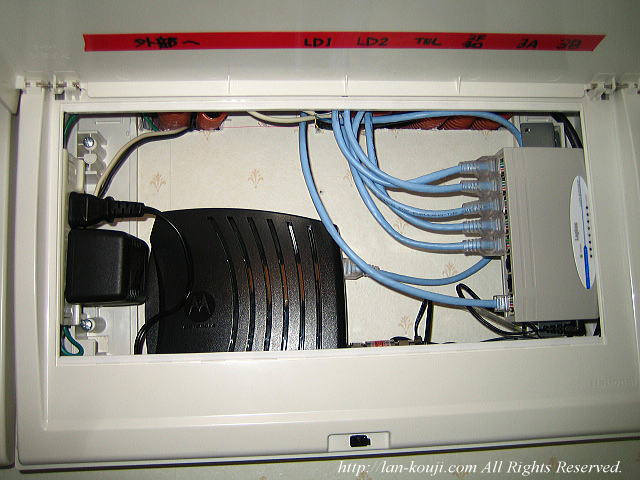

保安器が撤去された後の情報分電盤
拡大表示

保安器が撤去された後の情報分電盤内部の様子です。

盤内にあった器具を固定するための木板を撤去して中の深さを稼ぐようにしたので、モデムとHUBの設置に余裕ができました。

ただ、機器のランプ状態を確認するのは少々しづらいところです。さらにルータについては天井裏なので点検口を開けなくてはいけません。

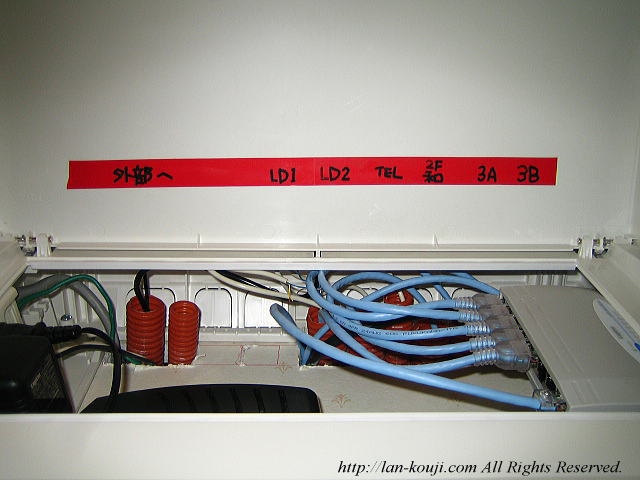

盤の扉ウラに配管の行き先を表示
拡大表示

盤の扉ウラに間違っていた配管の行き先を表示しなおしました。

汚い字でスミマセン・・・分かればいいっていうことでご勘弁ください(^^)

機器の設置に少々苦労しましたが、ご希望の通り(と言えるか分かりませんけど)LANを設置することができました。ルータを天井裏に移動したことでネットが切断されてしまうトラブルもほぼなくなったとのこと。ホッとしています。

ルータの接続設定についてですが、ケーブルモデムにインターネット接続の設定がされているらしく、ルータはあくまでルータとしての機能だけすればいい(ルータにPPPの設定は不要)ということに少し驚きました。つないで電源を入れたら即インターネットに接続できたのにはビックリ。ケーブル接続ではそれが当たり前なんでしょうかね・・・

あらためて、macchiさま本当にありがとうございました。お手伝い頂いてすごく楽しく作業することができました。以後もなにかありましたらお気軽にご相談くださいませ。

やはり前もって配管がされているかどうか、ここがLAN設置のキモです。新築やリフォーム時にはLANのための先行配管を強くオススメします。建売住宅でも最近はLAN用の配管が標準の設備になってきているようですが、後悔しないためにも購入の際は見えない配管に特に注意しましょう。


今回の工事に関して、macchiさまに感想をお聞きしました。

1.今回の出張LAN工事の出来具合には満足いただけましたか?
○とても満足
まあ満足
どちらでもない
やや不満
まったく不満

たぶん最初の私の繋ぎ方が悪かった為の不具合にも気持ちよく対応してくださって遠いところを再訪して直してくださったのには感激してしまいました。ついでにスイッチなども使い勝手のよいように取り替えていただいてトイレの換気扇もつけっぱなしになるようなこともなくなりました。

具体的にここが良かった/悪かったという部分がありましたらご記入ください。

良かったところは建築中にどらあいさんのサイトに巡り合ったおかげでいろいろなことをお勉強させていただいたことです。LAN配管も電気屋さんの工事に間に合って各部屋にしておいてもらったのは大正解でした。

悪かったところは私が選択したボックスがちょっと小さくてどらあいさんに手間をとらせてしまったことです。

2.管理人「どらあい」の訪問態度や言葉遣いなどはいかがでしたか?
◎とても良かった
どちらかと言えば良かった
普通
ちょっと悪かったかも
全然なってない

とにかく温和でとてもやさしい方で一緒にお手伝いさせていただいてとても楽しい工事でした。ですので二重丸です!

3.この出張LAN工事を友人・知人に紹介してもいいと思えますか?
○自分から進んで話をしたい
聞かれたら話をしたい
どちらでもない
あまりしたくない
話をしようとは思わない

どのお部屋にもLANコンセントがあることはとても便利です。もしそんなことを考えている方にはぜひどらあいさんの出張LAN工事を薦めたいと思っています。

4.実際の作業を見て、何か疑問を感じた点などはありましたか?あれば具体的にお願いします。

5.作業に入る前の説明についての分かりやすさはいかがでしたか?
○とても分かりやすかった
まあ理解できた
どちらでもない
ちょっと難しかった
意味不明だった

ど素人の私にもよくわかるようにていねいに説明をしてくださったのでよ~くわかりました。

6.その他具体的なご感想などをぜひご記入ください(必須でお願いしますm(_ _)m)

まず家を新築するにあたって絶対に快適なネット生活を、、と思ったのがLAN工事ドットコムにめぐりあったきっかけです。とてもわかりやすく、何をしたらよいのかがとても詳しく書いてあったので最初は私でもなんとか時間をかければできるんじゃないかしら、、などと大胆にも思っておりました。

しかし細かいことがさっぱりわからず、そんな時に出張工事のお知らせをみつけたのです。すぐにお願いのメールを入れたのが3月。そして家の完成(4月25日)を待って5月の始めにどらあいさんがやってきたのです。

ほんとうにていねいな作業で、細かいところも私の質問に答えながらてきぱきとこなしてくださってあっという間に5ヶ所の配線ができあがりました。とても快適できれいにすっきりとしたコンセントは理想どうりの仕上がりでした。ほんとうにありがとうございました。

これからもLAN工事だけではなく何でも器用にこなすどらあいさんを応援しています。また何かありましたらこれからもよろしくお願いいたします。そしてLAN工事ドットコムも私の先生としてこれからも読ませていただきますね!

「あそこはもっとこうすれば早く作業できたのに」とかいう段取りの悪さを反省する部分がたくさんあって申し訳ない気持ちでいっぱいなのですが、こんなお褒めのお言葉を頂けて本当に嬉しいです。macchiさま、大変お世話になりました。ありがとうございました。
