入線工具・通線工具

LANケーブル他、電線・ケーブルを壁の中や天井裏に配線するといったことがこのサイトのメインテーマであるわけですが、実際に点検口などから通線作業をする場合いきなりケーブルを通すというのはかなり無理があります。

というのは5Cぐらいの同軸ケーブルなどはケーブル自体多少腰があって作業性が良いという部分もありますがほとんどの場合目的の場所にケーブルを通す、あるいは中空壁内にケーブルを落とす作業が手元近くでできないのが理由です。

そこで、専用の通線工具の出番です。便利な道具というものはどの世界にも存在するもので、プロの職人が使っている通線工具をご紹介します。

もちろん身の回りにあるものを使って線を通すこともできますのでそんなノウハウもご紹介していきます。

通線用スチール

パイプやCD管などの配管内にケーブルを通す場合、呼び線として通すものです。弾力性のある素材の線を2本から3本らせん状に編んだ物で腰があると同時にしなやかさもあるという優れものです。配管されているところであればまず間違いなく通線できます。

配管のないところでも良く使います。写真のように丸めて収納しているので多少まるまってしまう癖がありますが3mぐらい先の中空壁への通線作業であれば多少時間は掛かりますが可能です。ぜひ揃えておきたい道具です。

DENSANブラックスリムライン

コストパフォーマンスに優れた通線スチール、ブラックスリムライン。30mと50mがラインナップされていますがDIY使用なら30mで十分。ケース付きでとてもリーズナブル、太さ4.0mmと多少細めですが、たわみが少ないので通線性能は抜群です。CD管が配管されているならひとつあるだけで作業効率に雲泥の差が出ます。

型番 長さ 太さ 価格 イメージ
BX-4030 30m 4.0mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
DENSANブラックスリムライン
BX-4050 50m Yahoo!ショッピング
楽天市場
Amazon.co.jp

DENSANブラックエース

上記ブラックスリムラインの上級版。ロッド線径5.2mm、15m・30m・50m・100mの4種類がラインナップされています。上級版といっても価格はDIYerに優しい設定になっています。100mタイプを除きケース付きですので、ケースを含めた価格を考えるとこちらもコストパフォーマンスに優れた製品と言えます。

型番 長さ 太さ 価格 イメージ
BX-5215 15m 5.2mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
DENSANブラックエース
BX-5230 30m Yahoo!ショッピング
楽天市場
Amazon.co.jp
BX-5250 50m Yahoo!ショッピング
楽天市場
Amazon.co.jp
BX-5201 100m Yahoo!ショッピング
楽天市場
Amazon.co.jp

DENSANスーパーレッドライン

線径5.8mmで腰の強さ抜群、押し込み作業に威力を発揮する通線スチールです。太いぶん価格は高めなのでDIY向きとは言えませんが、配管内に物が詰まるなどトラブル時には重宝するでしょう。

型番 長さ 太さ 価格 イメージ
RX-5830 30m 5.8mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
DENSANスーパーレッドライン
RX-5850 50m Yahoo!ショッピング
楽天市場
Amazon.co.jp

DENSAN呼び線ケース

通線スチール専用のケースです。通線スチールはケースなしでも使用可能ですが、ケースを利用することで作業効率が格段にアップします。同時に収納性、可搬性も上がるので利便性も向上。ここではケース付き通線スチールをオススメしていますが、ケースなしモデルを購入される際はケース購入もご検討下さい。

ガイドリング付きは、収納時に呼び線が跳ねないので素早く収納することが可能になります。

型番 サイズ パイプ内径 価格 イメージ
ND-60S 約φ600mm 36mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
呼び線ケース
ND-60 約φ630mm 41mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ND-65 約φ500mm 53mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ND-70 約φ630mm 53mm Yahoo!ショッピング
楽天市場
Amazon.co.jp

ガイドリング付き

型番 サイズ パイプ内径 価格 イメージ
ND-60G 約φ630mm 41mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ND-65G 約φ500mm 53mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ND-70G 約φ630mm 53mm Yahoo!ショッピング
楽天市場
Amazon.co.jp

収納可能スチール対応表

型番 φ4.0mm φ5.2mm φ5.8mm φ6.5
30m 50m 15m 30m 50m 100m 30m 50m 30m 50m
ND-60S × × × × × ×
ND-60 ND-60G × × × × ×
ND-65 ND-65G × × ×
ND-70 ND-70G ×

DENSANオレンジヨクトール

FRPの心材にPP(ポリプロピレン)被覆加工し滑りを追求。ロッド径3.5mmと極細のため狭い配管やケーブルの追加作業でもスルスルと入っていきます。ガイドリング付き収納ケース付き。

型番 長さ 太さ 価格 イメージ
OR-3515J 15m 3.5mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
オレンジヨクトール
OR-3530J 30m Yahoo!ショッピング
楽天市場
Amazon.co.jp
OR-3550J 50m Yahoo!ショッピング
楽天市場
Amazon.co.jp

DENSANフラットPETライン

細くて軽いのに腰が強いので、引っ張り作業はもちろん押し込み作業にも対応できる優れもの。ロッド断面が四角形のため従来品に比べ直進性に優れているので、配管内配線作業はもちろん、天井裏から狙ったところの壁内への落とし込み作業にも向いています。

型番 長さ 太さ 価格 イメージ
FP-3415 15m 2.6x3.7mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
フラットPETライン
FP-3430 30m Yahoo!ショッピング
楽天市場
Amazon.co.jp
FP-3450 50m Yahoo!ショッピング
楽天市場
Amazon.co.jp

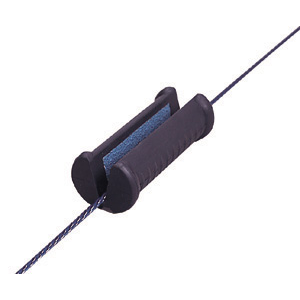

DENSANハンズプーラー

通線スチール牽引時に使用することで、牽引力を大幅(素手の約5倍)に上げることのできるゴム製のグリップ。DENSANウェット等通線抵抗を低減する潤滑材を使用したときに特に威力を発揮します。

型番 全長 価格 イメージ
HPP-131
(ピラニアタイプ)
130mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ハンズプーラー

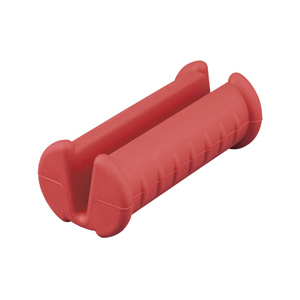

HP-90
(ミニタイプ)
90mm Yahoo!ショッピング
楽天市場
Amazon.co.jp
ハンズプーラー ミニタイプ

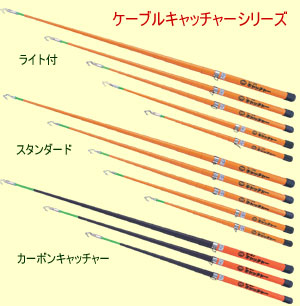

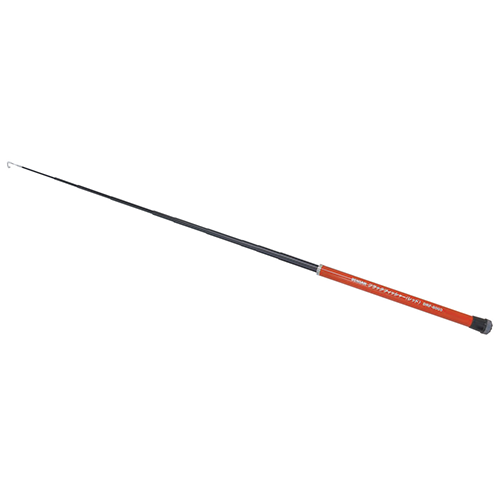

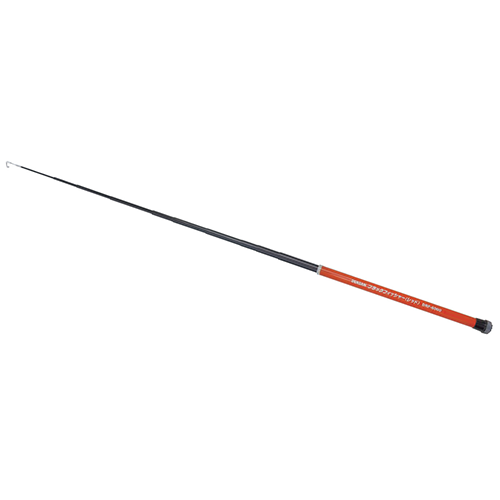

ケーブルキャッチャー

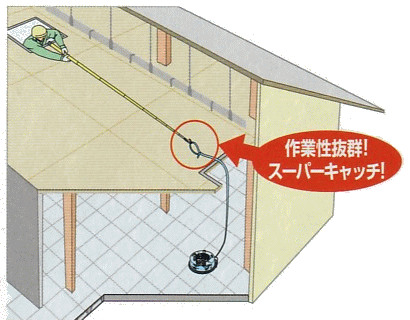

通線作業イメージ

釣竿のように伸ばす、縮めるといったことができるこの道具は天井裏や床下に配線をするときに威力を発揮します。先端部分にフックがついていてケーブルを引っ掛け引っ張ることができるので狭い場所、手の届かないところへ簡単に通線することができます。

天井裏が見通せる情況であれば天井点検口から使用することでかなり広い範囲で通線作業が可能になります。DIYで使用するには価格的にかなり重くはなりますが、管理人にとっては必携工具です。

ケーブルキャッチャーという名称はマーベル製品の製品名ですが、このような工具の呼び名として定着しています。

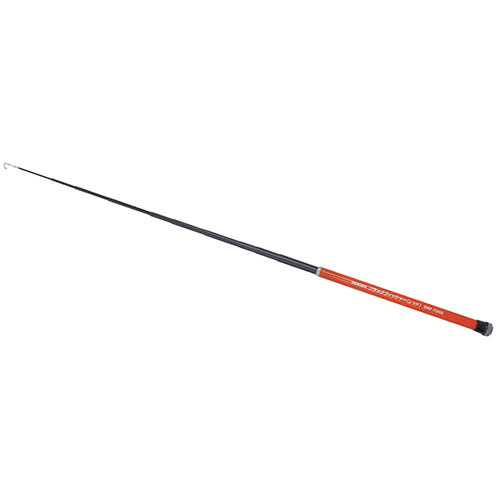

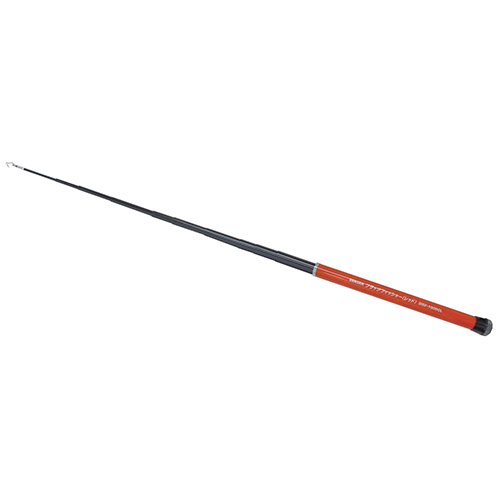

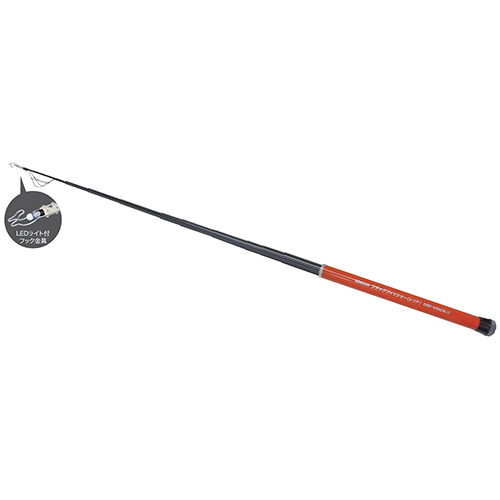

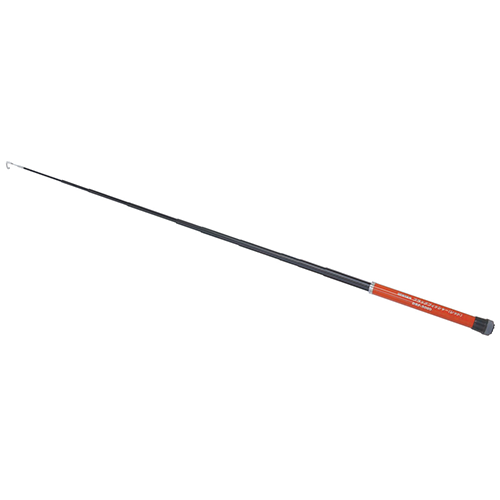

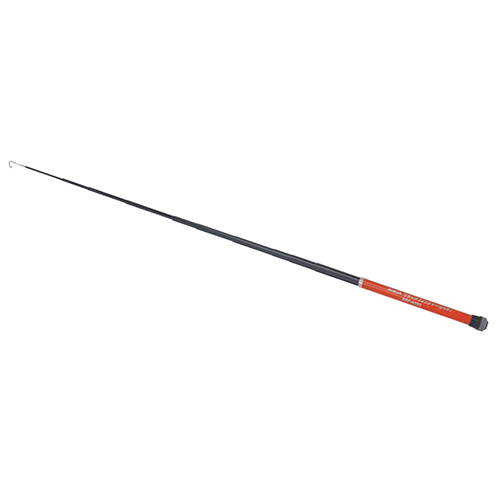

DENSANブラックフィッシャー

強化FRP製でしなりが少なく使いやすい製品です。LEDライト有り/無しの2タイプがありますが、無しタイプでも先端のフックをLEDライト内蔵フックに交換することができます。その他オプションで多種多様なフックに付け替えることが可能になっています。
ブラックフィッシャー

型番 長さ 収納時長さ/太さ 重さ LED 価格
DBF-405 4m 41cm/33mm 450g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-415 4m 42cm/33mm 510g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-505 5m 42cm/43mm 800g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-515 5m 42cm/43mm 860g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-605 6m 68cm/38mm 820g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-615 6m 68cm/38mm 880g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-750 7m 68cm/43mm 1160g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-740 7m 68cm/43mm 1220g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-805 8m 68cm/43mm 1200g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DBF-815 8m 68cm/43mm 1260g Yahoo!ショッピング
楽天市場
Amazon.co.jp

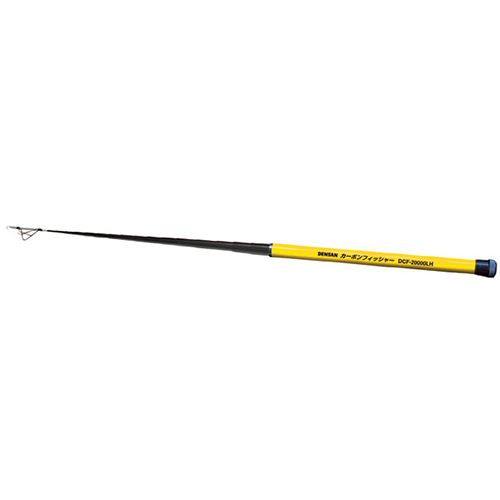

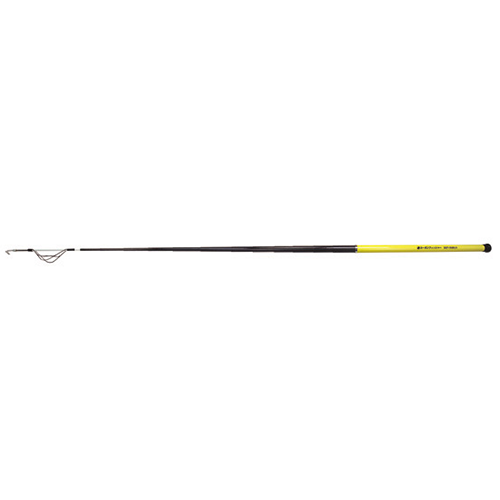

DENSANカーボンフィッシャー

竿素材にカーボンを使用、FRPと比較して軽くたわみにくい製品になっています。価格は張りますが、使い勝手は最高で完全にプロ仕様です。全長が同じでも収納時の長さでたくさんのバリエーションが存在するので、作業内容に合ったものを選ぶことができます。上記ブラックフィッシャー同様、先端金具を交換することでライト付きにすることができます。
カーボンフィッシャー

型番 長さ 収納時長さ/太さ 重さ LED 価格

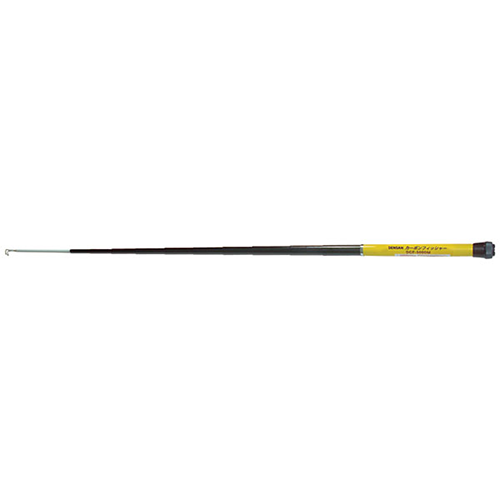

DCF-5000S 5m 33cm/55mm 1020g × Yahoo!ショッピング
楽天市場
Amazon.co.jp

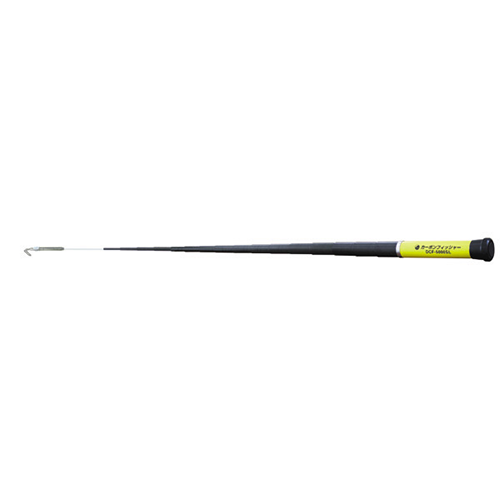

DCF-5000SL 1080g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-5000M 43cm/47mm 860g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-5000ML 920g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-5000 68cm/36mm 740g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-5000L 800g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-6000 6m 68cm/41mm 950g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-6000L 1010g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-7000S 7m 43cm/57mm 1200g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-7000SL 1260g Yahoo!ショッピング
楽天市場
Amazon.co.jp

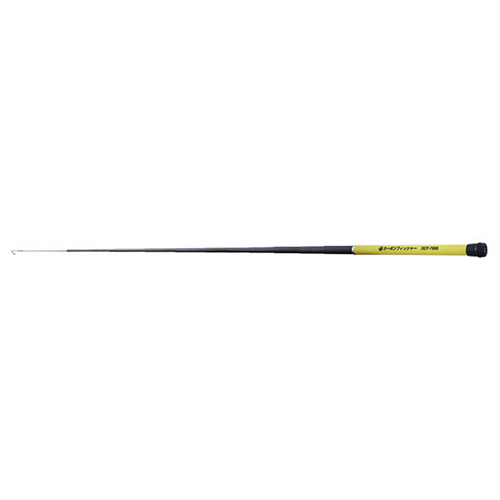

DCF-7000 68cm/43mm 1090g × Yahoo!ショッピング
楽天市場
Amazon.co.jp

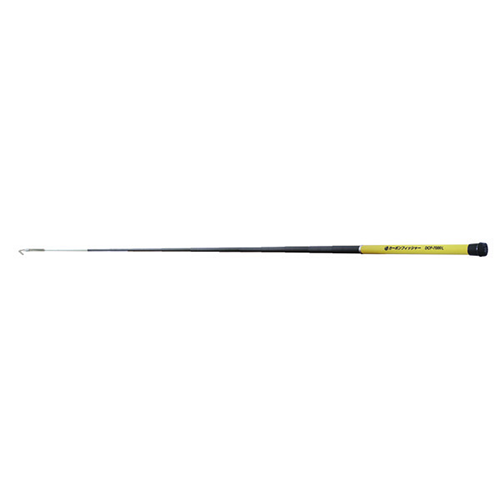

DCF-7000L 1150g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-8000 8m 72.5cm/47mm 1450g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-8000L 1510g Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-10000 10m 72cm/54mm 1800g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
DCF-10000L 1860g Yahoo!ショッピング
楽天市場
Amazon.co.jp

マーベル グラスファイバー製ケーブルキャッチャー

ケーブルキャッチャー

先端に白色LEDを装備し視認性をアップしたタイプと、蛍光色を塗布した廉価版をラインナップ。長さと軽さを両立して作業効率を格段に向上したプロ仕様の通線工具です。

長さは4m~8m、重さは一番長いもので1.3kgです。

型番 長さ 収納時長さ/太さ 重さ LED 価格
E-4834 4m 45cm/34.3mm 510g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4834L 540g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4835 5m 45cm/40.5mm 710g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4835L 740g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4836 6m 60cm/37.7mm 795g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4836L 820g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4836S 48cm/47.5mm 950g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4836SL 980g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4837 7m 63cm/42.0mm 1030g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4837L 1060g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4838 8m 63cm/47.5mm 1320g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4838L 1350g Yahoo!ショッピング
楽天市場
Amazon.co.jp

マーベル カーボンキャッチャー

カーボン製でたわみが少ないケーブルキャッチャー。LEDライト付きは高輝度白色LEDを採用し、非常に明るく長寿命で低消費電力です。

型番 長さ 収納時長さ/太さ 重さ LED 価格
E-4866 6m 60cm/38mm 740g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4866L 63cm/38mm 770g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4867 7m 60cm/42mm 930g × Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4867L 63cm/42mm 960g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-4868 8m 60cm/48mm 1200g × Yahoo!ショッピング
楽天市場
Amazon.co.jp

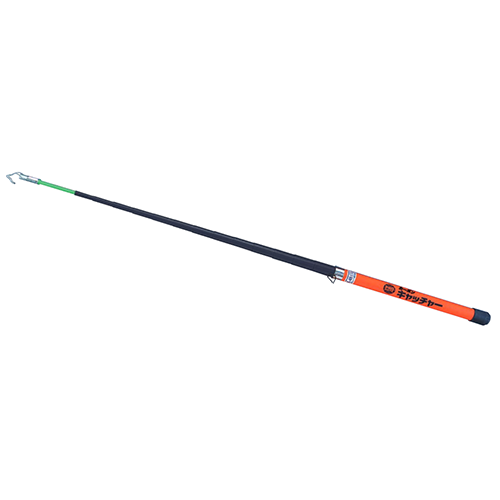

E-4868L 63cm/48mm 1230g Yahoo!ショッピング
楽天市場
Amazon.co.jp
E-48610 10m 71cm/48mm 1400g × Yahoo!ショッピング
楽天市場
Amazon.co.jp

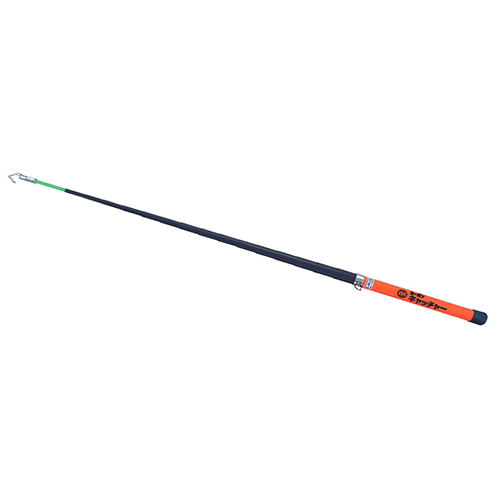

E-48610L 74cm/48mm 1430g Yahoo!ショッピング
楽天市場
Amazon.co.jp

専用工具を使わなくても通線できる

専用の道具を使えば楽に通線できるのですが、めったに通線なんかしないのに高い道具を買うのはどうか?と思われる方もいらっしゃるでしょう。もっと簡単な方法ないの?というあなたのために、身の回りにあるちょっとした物をつかってできる配管内に呼び線を通す簡単な方法をご紹介します。

用意する物は たこ糸 ティッシュ セロハンテープ 掃除機 です。

作業手順は以下のとおり。

  1. ティッシュをちぎって小さく丸め、セロハンテープでたこ糸をくくりつけます。ティッシュの大きさは配管の内径の半分程度の大きさにします。すでに何らかの電線・ケーブルが通っているときは内径の1/3ぐらいにするといいでしょう。たこ糸は通したい配管より長いものを用意します。
  2. 配管の入り口にたこ糸のついたティッシュを入れて、反対側から掃除機で吸い込みます。たこ糸が絡まないように、また掃除機の吸い込み口に指をあてるなどしてティッシュが掃除機に吸い込まれないように注意します。
  3. ティッシュが配管を通って掃除機側に来ればOK。たこ糸に通したいケーブルをつないで反対側から引っ張れば作業完了。

特別な道具なしでもできます。きっと誰にでもできるのではないでしょうか。やってみれば「なんだ、高い道具なくてもできるじゃん」ってことになります。お試しください。

この方法で実際に配線した様子を「CD管に配線するコツ」にてご紹介しています。

通線抵抗を低減できる「DENSANウェット」

CD管にLANケーブル等のケーブル類を通す時に、管が細い、既に別のケーブルが通っているなどの理由でスムーズにケーブルを通すことができないことがあります。原因はCD管とケーブル、あるいはケーブルとケーブルの摩擦による通線抵抗です。短い管路であればそれほど摩擦が起きることもないんですが、距離が長ければ長いほど当然ながら摩擦抵抗も強くなり通線作業の難易度も上がってしまいます。

そんな時にオススメしたいのがDENSANの「入線潤滑材」。ケーブル被覆、CD管及び人体に無害で、乾いた後も性能を損なわず軽い滑りが長持ち。ケーブルに塗ってCD管に通せばCD管の内側にも塗れるのでケーブルの追加や入れ替え作業の省力化が期待できます。

現場で最も使われている製品がDENSANウェット。消耗品ではありますが高いものではないので、通線抵抗に遭遇して苦労する前に1本用意しておくことをオススメします。

Yahoo!ショッピング 楽天市場 Amazon.co.jp
