洗濯機の掃除－全自動洗濯機を分解して徹底洗浄した様子

洗濯機の掃除はマメにやるべきだが・・・

前回の分解清掃から約2年ほど経過して、再び内部が汚れてきたように感じてきたので改めて分解清掃をしてみました｡

既に分解は経験済みなので大体の要領はわかっていたつもりだったのですが、やり始めたら「あれ？こんなんだっけ？」っていう箇所がいくつもあって、またまた長時間になってしまいました｡

という訳で、このページでは次回の分解清掃に役に立つように備忘録を兼ねたページ作りになっています｡従ってかなり細かいところまで記述してまして長いです｡ご了承の程を。（＾＾）

洗濯機は三菱電機製の全自動洗濯機、型番MAW-DP7L、1997年購入です｡

この洗濯機の分解に必要な工具は、ドライバー（プラスマイナス）、ボックスレンチ（ソケット10mm）です。掃除する時に古い歯ブラシがあると細かいところの汚れを落とすのに便利です。

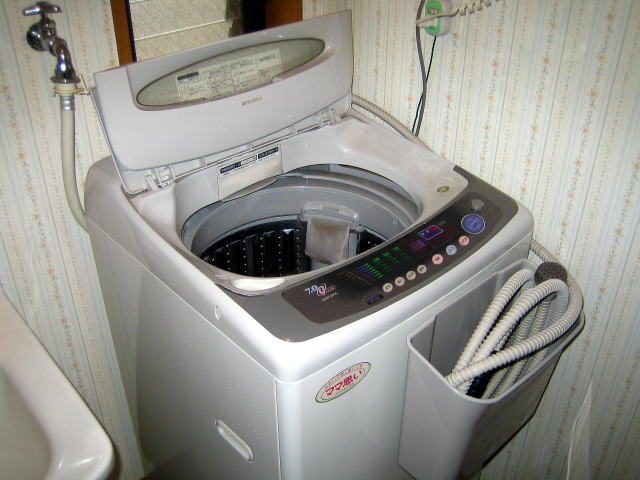

拡大表示	分解、清掃前の洗濯機の外観。遠目で見るとあまり感じないのですが、中はかなり汚くなっています｡

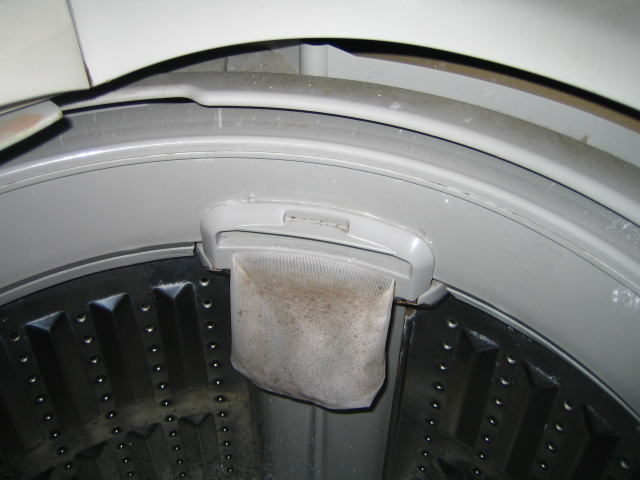

拡大表示	ほら、ご覧の通りものすごい事になっています｡リントフィルター（ごみ取りネット）も黒ずんでいて、衛生的とはとても言えない状態｡2年ぐらいでこんな風になってしまいます｡

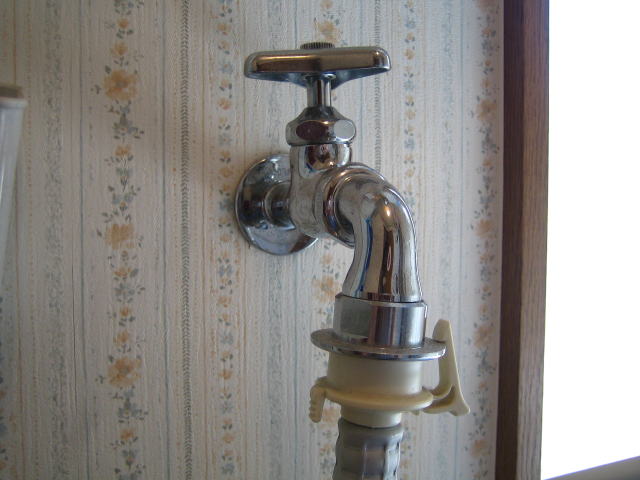

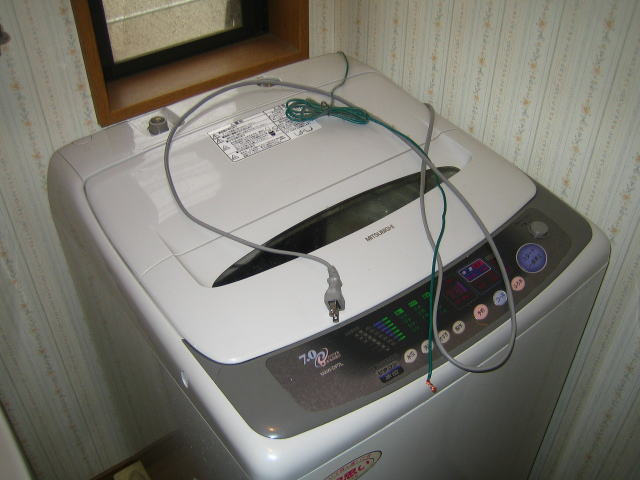

拡大表示	水道の蛇口を閉めてから一旦、洗濯機が空の状態でスイッチを入れて給水ホース内の圧力のかかった水を開放します｡給水ホース内の水圧が落ちたら給水ホースを外します。この時ホース内の水が出てくるので乾いた雑巾などでふき取ります｡電源プラグ、アース線を外します｡

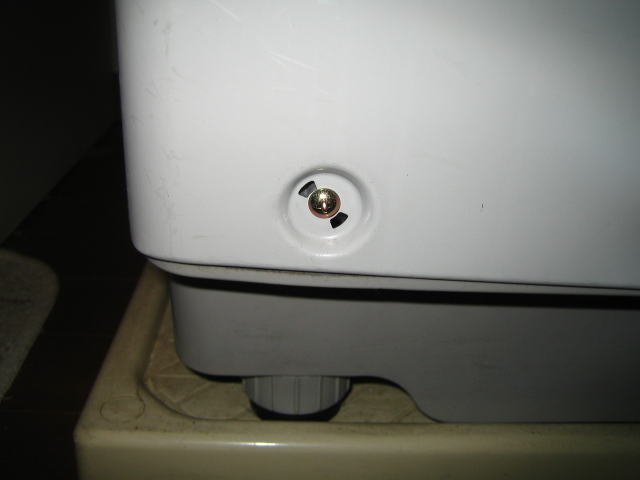

拡大表示	前面パネルのビスを外します｡正面下部に2ヶ所あります｡化粧パネルで隠されていますが簡単に取り外すことができます。

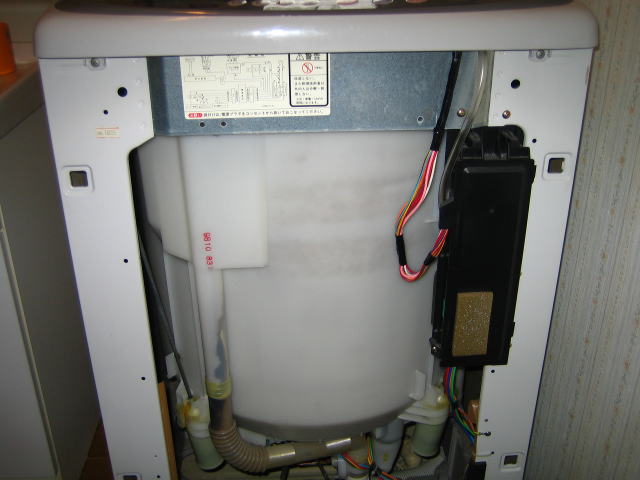

拡大表示	パネルが外れて内部が見えるようになりました｡右のほうにある黒いボックスが制御ボックスです｡

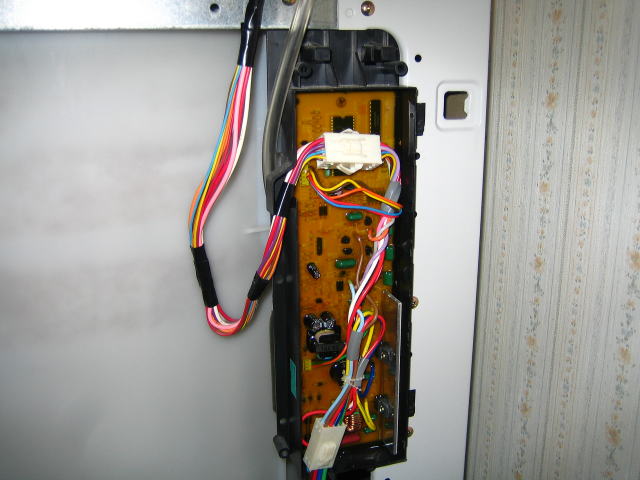

拡大表示	制御ボックスのフタを外してコネクタを外します｡洗濯機のトップカバーを外す必要があるので、操作パネルにつながっているコネクタ（ボックス内、上部にある白いコネクタ）を外します｡

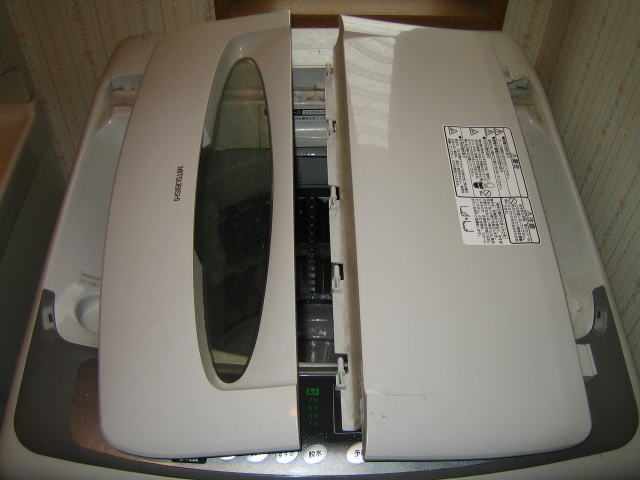

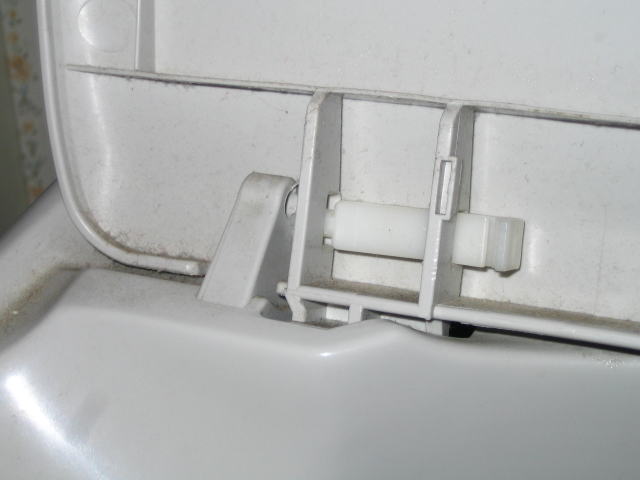

拡大表示	左右2ヶ所あるフタのヒンジを外します｡フタは外さなくてもトップカバーを外すことはできるんですが、掃除したいので外します｡
拡大表示	フタの開閉を補助しているバネが中に入っているので、丁寧に外します｡このバネがあるおかげで、フタを開けたときに閉まらないようになります｡
拡大表示	フタが取れました｡掃除をする部品は浴室に置いておきます。全部バラしてからまとめて浴室で徹底的に洗浄します｡

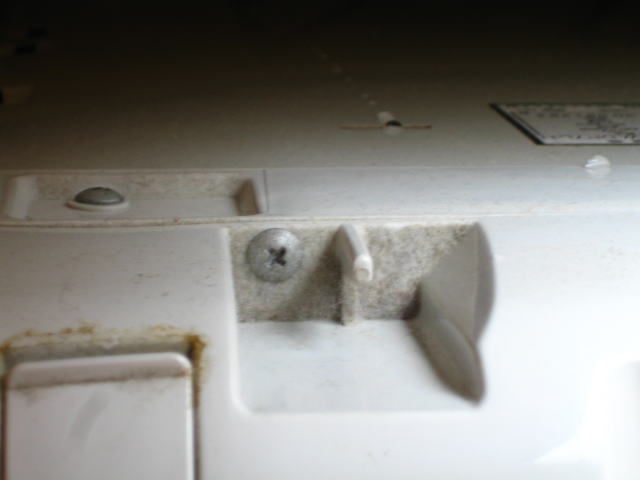

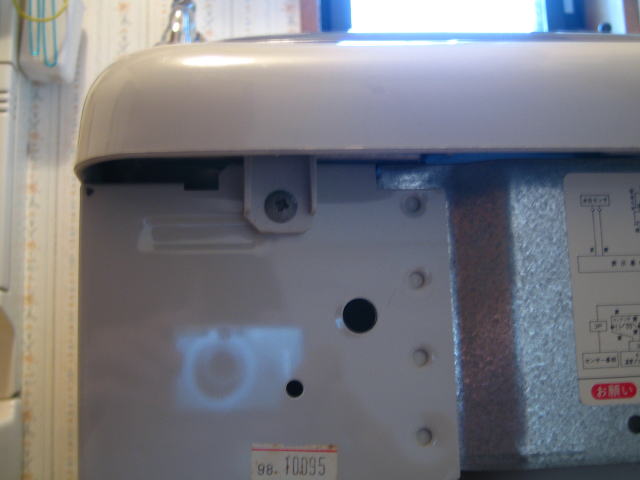

拡大表示	続いてトップ面の奥にあるビスを外します｡このビスが外れると、給水ホースや風呂水ポンプを接続しているところのパネルが外れます｡ホコリが積もってる・・・奥に写っているビスはトップカバーを留めているビスです｡

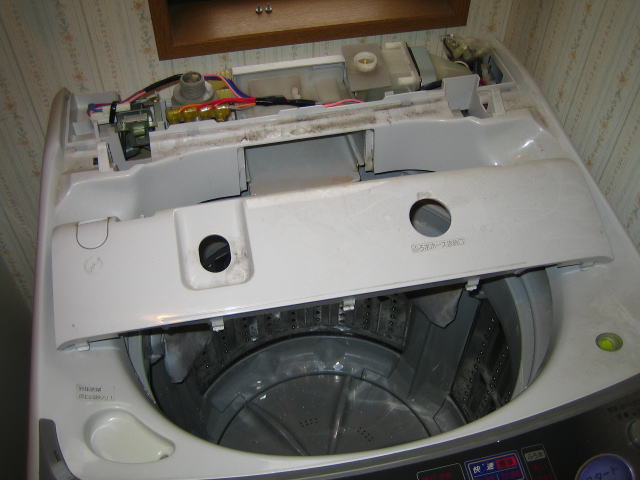

拡大表示	パネルが外れて、電源部が見えるようになりました｡風呂水ポンプも見えます｡
拡大表示	トップパネルを留めているビスを外します｡前面左右にそれぞれ1ヶ所、背面左右にそれぞれ1ヶ所、合計4ヶ所のビスを外します｡

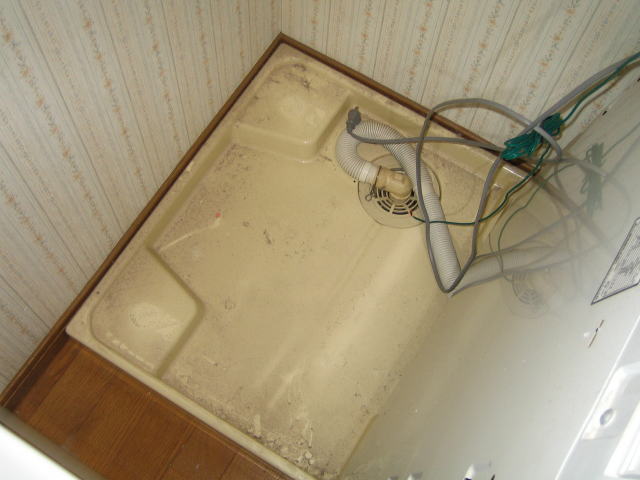

拡大表示	背面のビスを外すのにドライバーのスペースがないので、洗濯機を前に移動します｡防水パンの悲惨な状況が明るみに出ます｡細かいヘアピンだとか小さいビニール袋とか落ちていて、さらにそれらが洗濯洗剤によってくっついていました｡ああ、早く掃除したい・・・

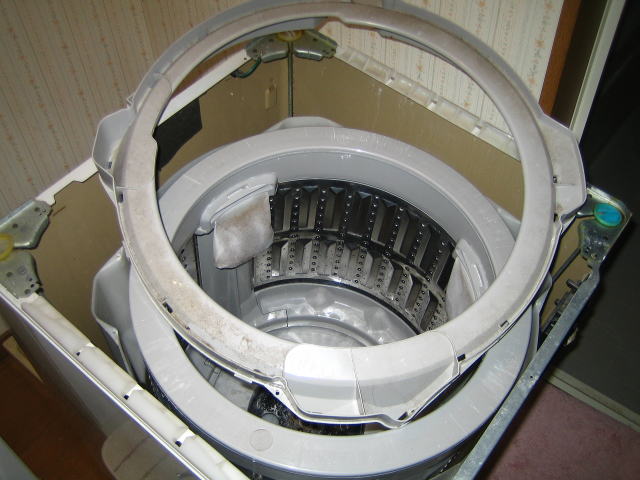

拡大表示	トップカバーが外れました｡風呂水ポンプ内に水がたまっていて、トップカバーを斜めにしたりすると水がドバドバ出てくるので注意。水平状態のまま浴室へ持ち込みます｡

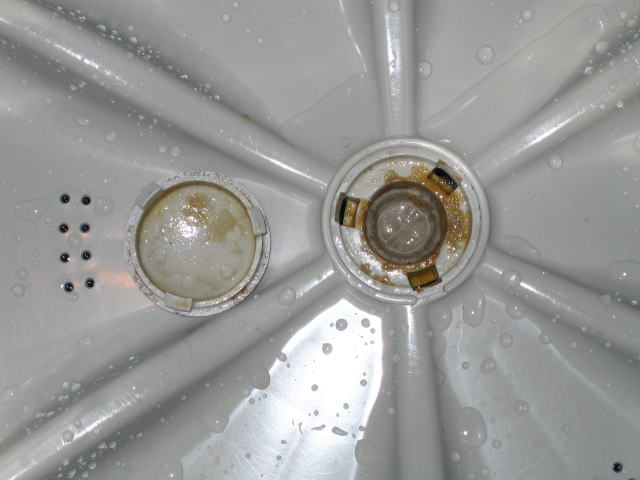

拡大表示	撹拌をするプロペラ（パルセーター）を固定しているビスを外します。カバーを外せばビスが見えます｡って汚れでビスが見えない・・・このビス1本外せばパルセーターは取れます｡

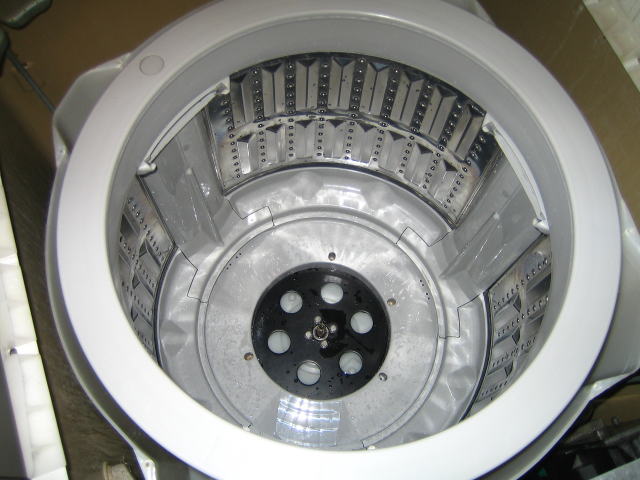

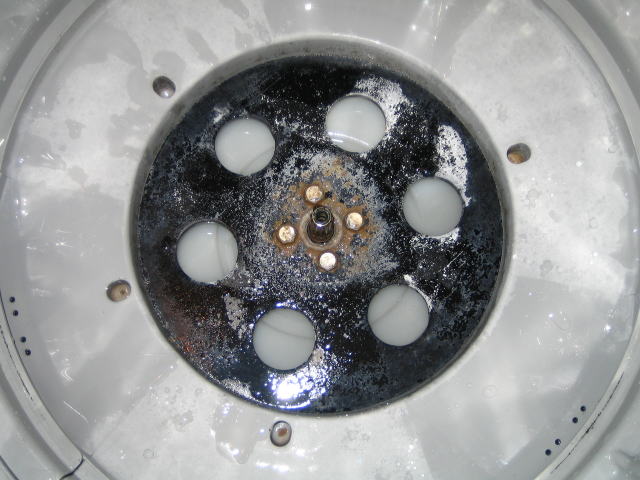

拡大表示	パルセーターが外れました｡六角ボルトが4本見えます｡これを外すと回転ドラムがズボッと取れるようになります｡
拡大表示	回転ドラムカバーを外します｡タッピングビス6箇所を外すと難なく取れました｡汚いです。

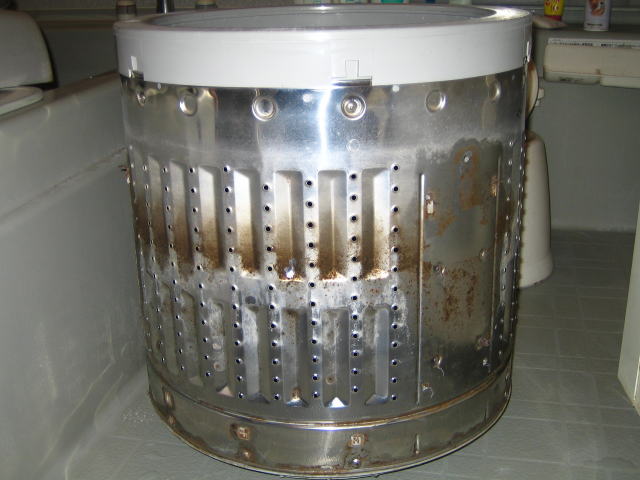

拡大表示	回転ドラムの底にある六角ボルトを外して回転ドラムを取り出します｡ 2年でこんな状態になっちゃうんですね｡早く掃除したい！

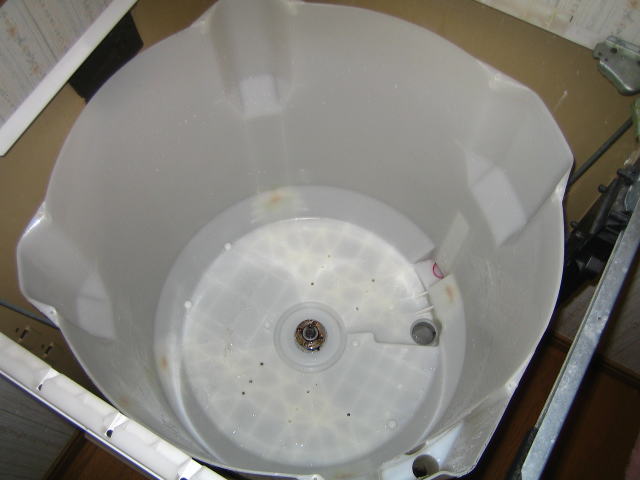

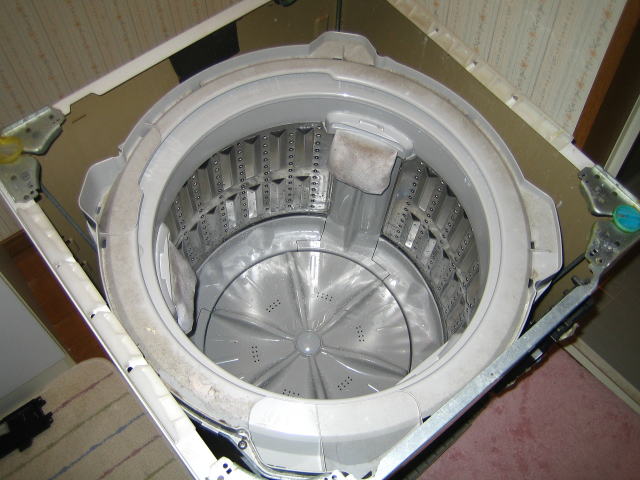

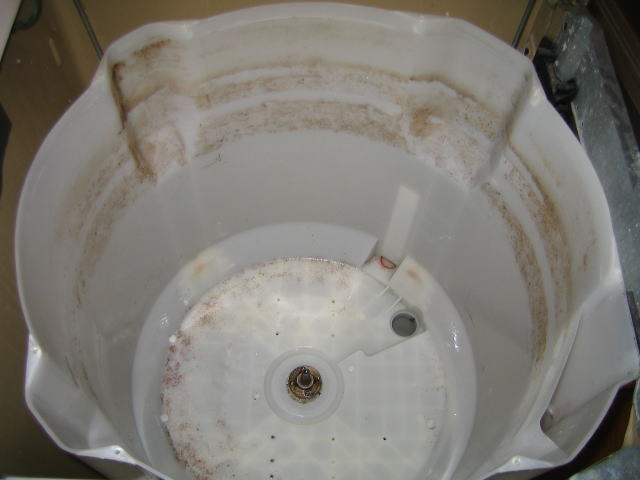

拡大表示	回転ドラムを取り外した後の受水槽？の様子です｡前回に比べるとそれほど汚れてはいませんが、それでも汚いです｡

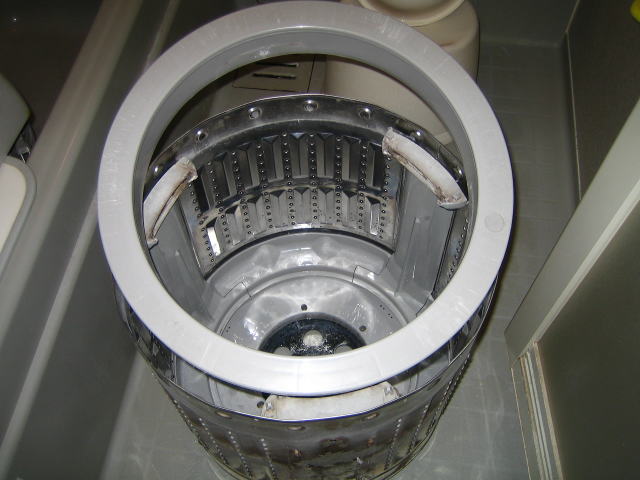

拡大表示	ドラム上部のバランサーを外します｡ドラム側面にある6ヶ所のビスを外すと外れます｡この中には液体が入っていて、脱水で高速回転するときにドラムのブレを抑える役目をします｡

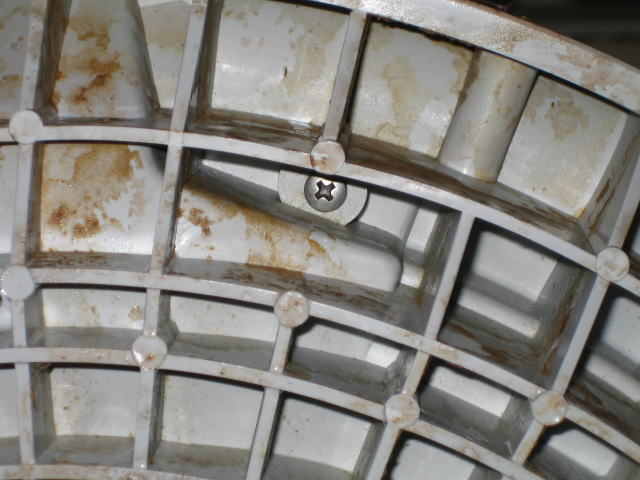

拡大表示	ドラムをひっくり返して、底の部分にあるビスを外します｡このビス（6ヶ所）は、リントフィルター（ゴミ取りネット）に水を通す管を固定しているものです｡

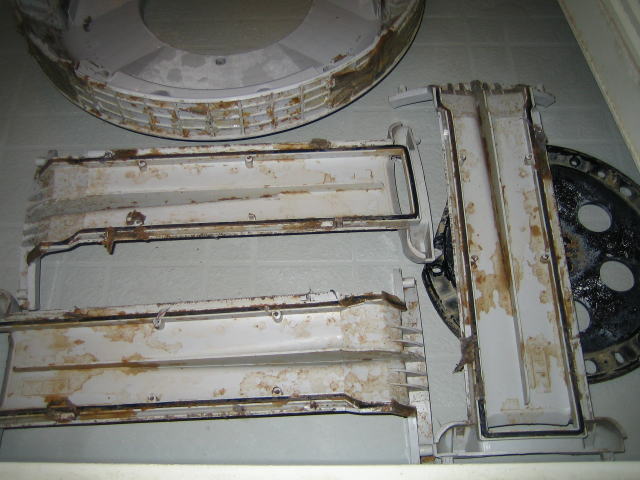

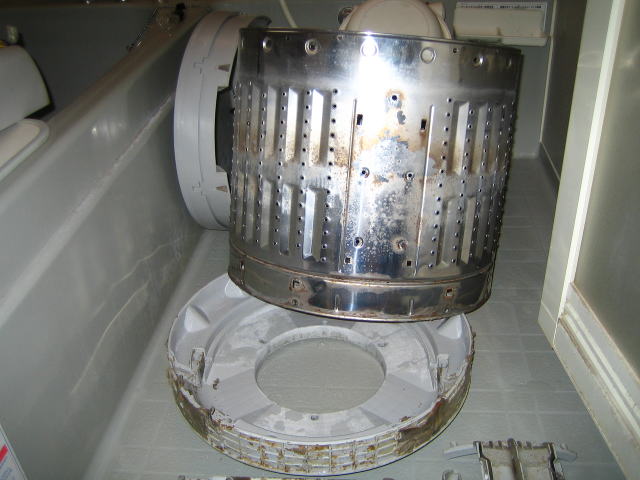

拡大表示	リントフィルター管と合わせて、底に固定されていたウエイト（黒い円盤）、さらにドラムのボトム部分とステンレス製のドラムを外し、すべての部品が単品になりました｡
拡大表示	回転ドラムの解体作業完了。ボトム部分におびただしい水垢というかヘドロ状の汚れがついています｡で、ここからいよいよ洗浄開始です！浴室で徹底的に汚れを落とします｡気持ちいい～
拡大表示	受水槽も洗浄します｡汚れは水を掛けてスポンジなどでこすると簡単に取れますが中性洗剤を使うと落ちが良くなります。洗剤を使ったほうがニオイも取れ、気分も良くなります｡受水層に汚れた水がたまったら、手動で排水弁を開けて排水しましょう｡少し力が必要ですが前面から見えるレバーを操作すれば排水できます｡

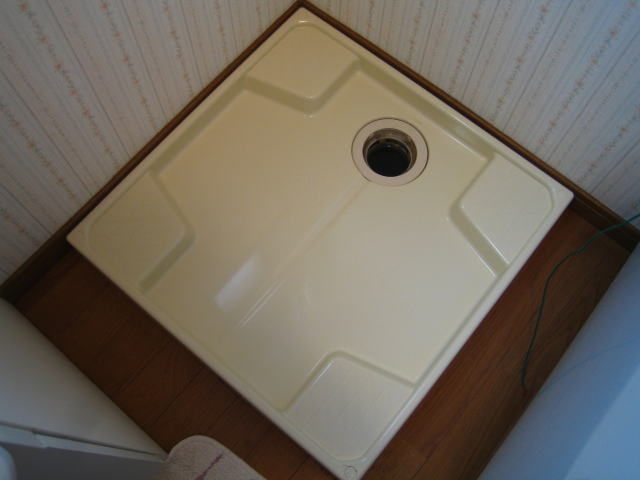

拡大表示	防水パンもキレイに洗浄します｡排水口の中のトラップも外して洗浄します。ここもハンパじゃなく汚いです｡

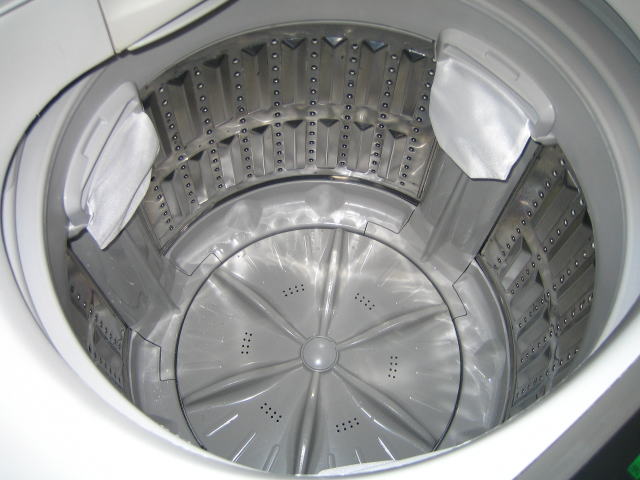

拡大表示	すべての部品の洗浄が終わりました。組み立ては全く逆の手順で行います｡ステンレスがピカピカを取り戻し、とても気持ちがいいです｡
拡大表示	元通りになったら新しいリントフィルターを装着して終了｡電源を入れてみて、動作に問題がなければ洗浄終了ということでお疲れ様でした｡
