LANケーブル識別タグ

LANケーブルを配線したらタグをつけて管理

有線LANの構造は「スター型配線」です。インターネットへの入り口(ONU、モデム、ルーターなど)からパソコンやスマホなどの各端末が放射状に接続される形で、その形のイメージから「スター型」と呼ばれています。

逆に言うと、各端末からのLANケーブルが一か所に集中することになるので、集中させた場所はLANケーブルだらけになります。どのLANケーブルがどこに配線されているのか、本数が多くなればなるほど訳が分からなくなります。

ということで、配線したLANケーブルに行先を表示する「タグ」を取り付けて管理しやすいようにしましょう。熱収縮チューブのページでもケーブル識別方法をご紹介していますが、ここではLANケーブル用のタグを使ってみることにします。

渡辺製作所「LANタグ」M-30

渡辺製作所「LANタグ」M-30
拡大表示

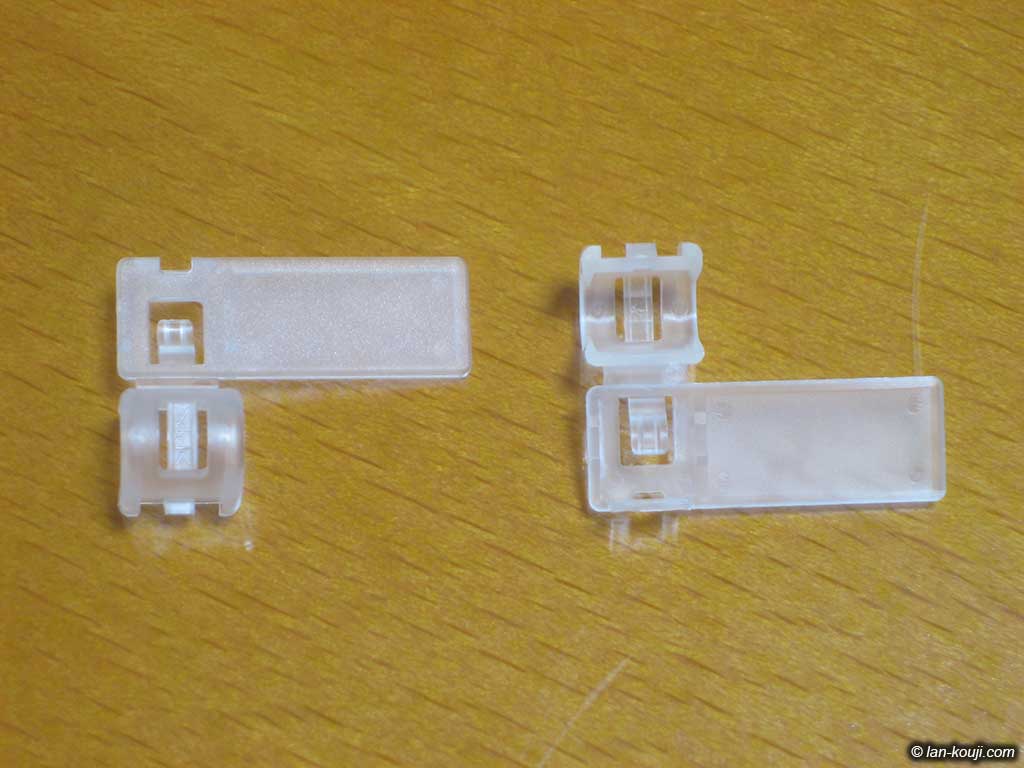

半透明の樹脂製LANケーブル表示用タグ。表示部に「シボ加工」が施されていてペンで書き込みやすいように表面処理されています。

東京秋葉原の「愛三電機」で購入しました。

LANケーブルにはめて
拡大表示

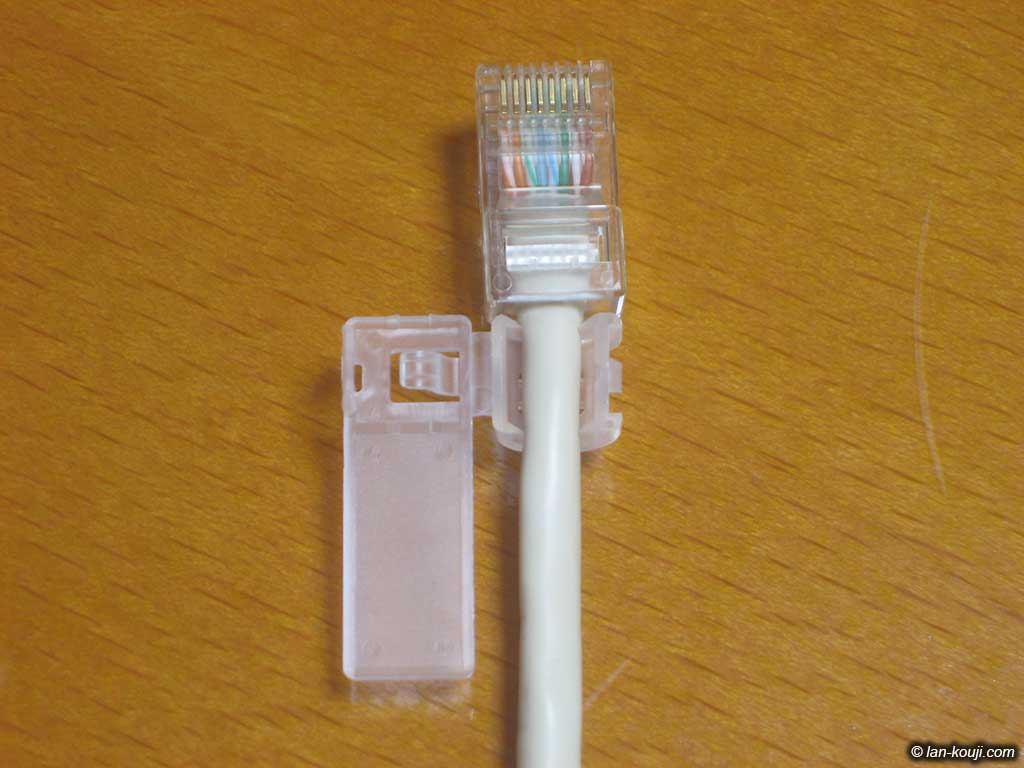

使い方は簡単。U字型になっている部分をケーブルにはめて

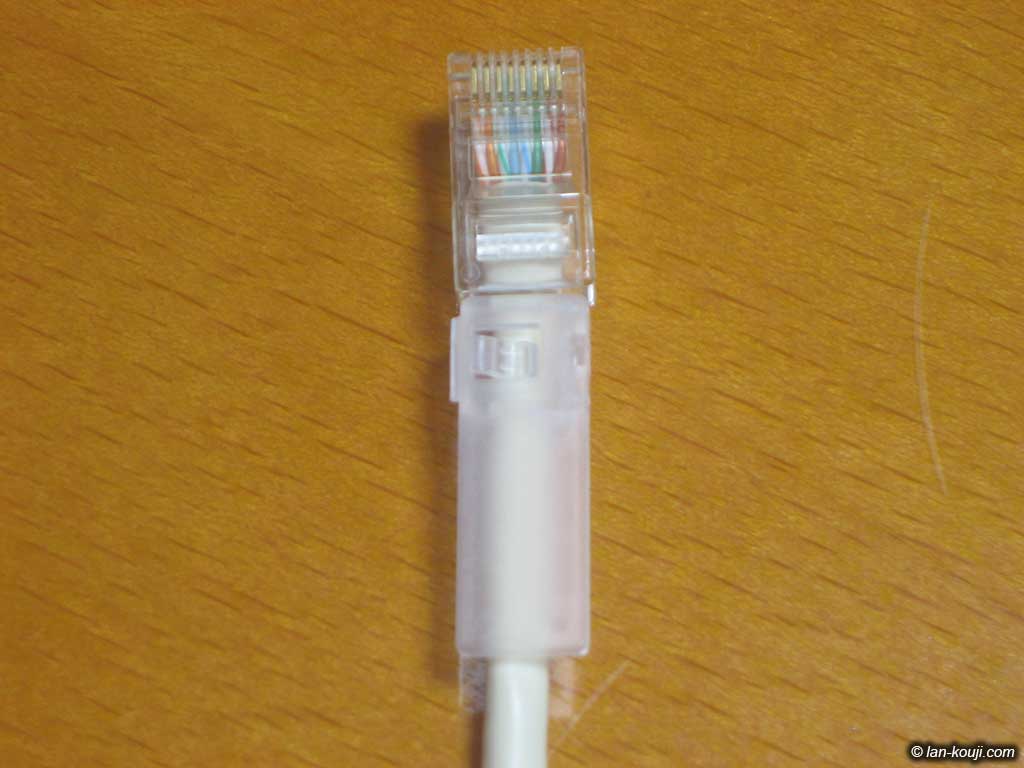

表示プレート部分を閉じればOK
拡大表示

表示プレート部分を閉じればOK。HUBなどケーブルが隣り合うところでも邪魔にならない設計です。

このLANケーブルはCat5eです。Cat6になるとケーブルが太くなるので、閉じるときに結構な力がいるのですが取り付けられないことはないです。

ラベルシールに印刷して美しく

表示スペースに手書きでもいいのですが、見た目に拘りたいのでラベルシールにプリンターで印刷して貼り付けることにします。

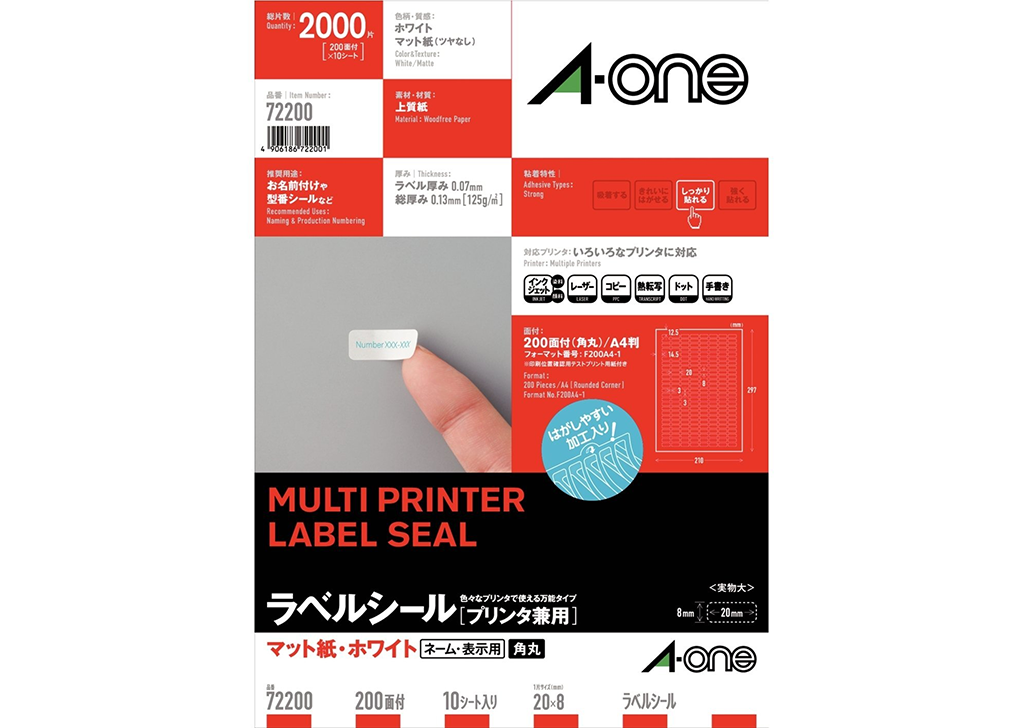

エーワンラベルシール「72200」
拡大表示

使用するラベルシールは「エーワン A4 200面 品番72200」です。

A4シートに200枚あるので、10枚入りで2000枚になります。そんなにいらないんですけどね・・・

エーワン「ラベルシール」A4 200面 四辺余白付角丸 10シート入り
筆まめオープニング
拡大表示

使うソフトは筆まめVer.27。各社ラベルシールなどのテンプレートが用意されていて便利です。

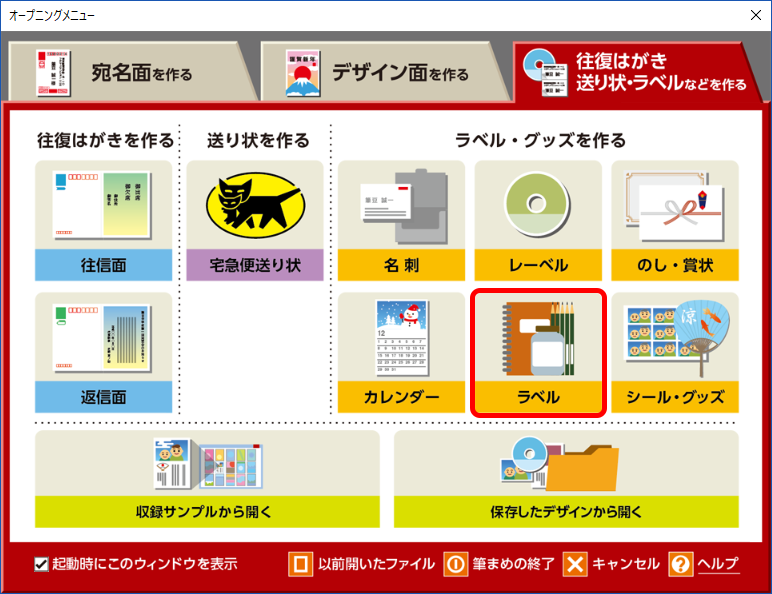

オープニング画面です。一番上の「往復はがき 送り状・ラベルなどを作る」タブをクリックして、「ラベル」ボタンをクリック。

筆まめ レイアウト選択画面
拡大表示

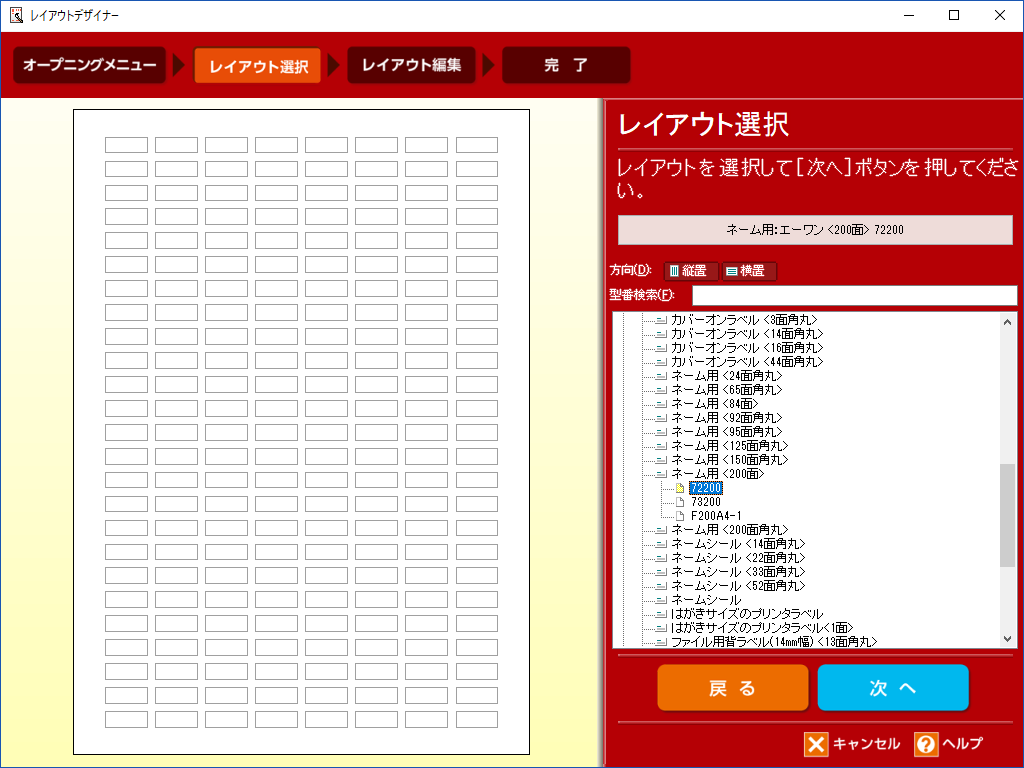

レイアウト選択画面です。

画面右にあるリストの中の「ネームラベル→エーワン→ネーム用<200面>→72200」と順にクリックして「次へ」

筆まめ ネーム編集
拡大表示

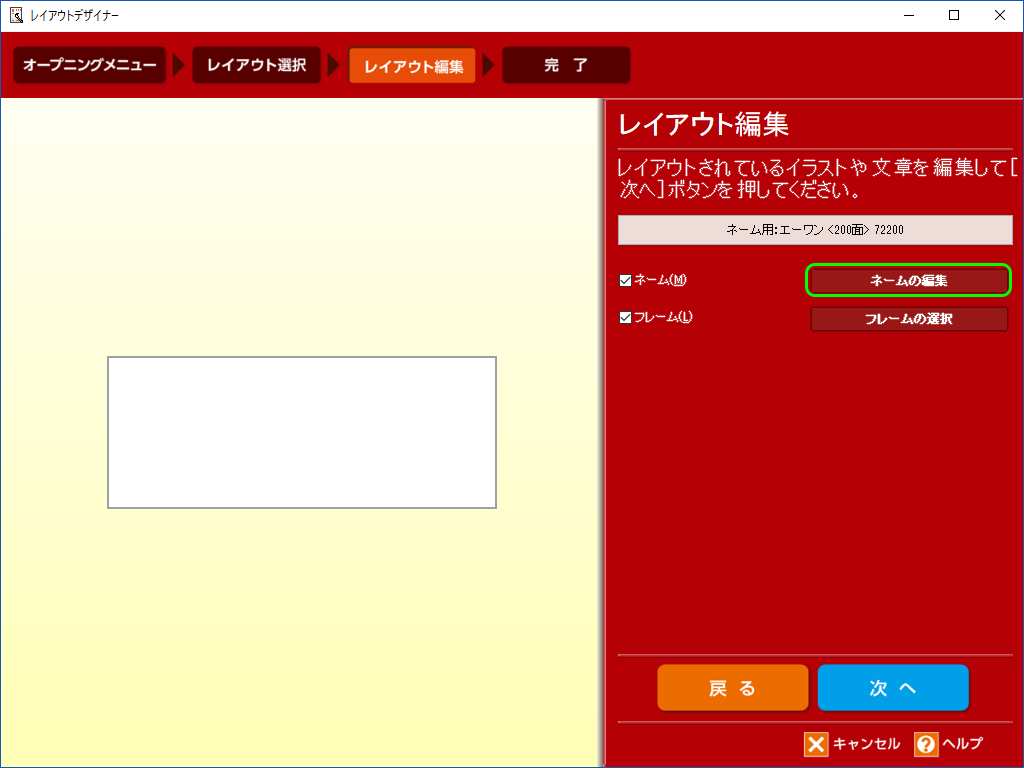

ラベルシール1枚分の画面に変わります。

ここから実際に印刷するラベル名を入力していくので「ネームの編集」ボタンをクリックします。

Terapad編集画面
拡大表示

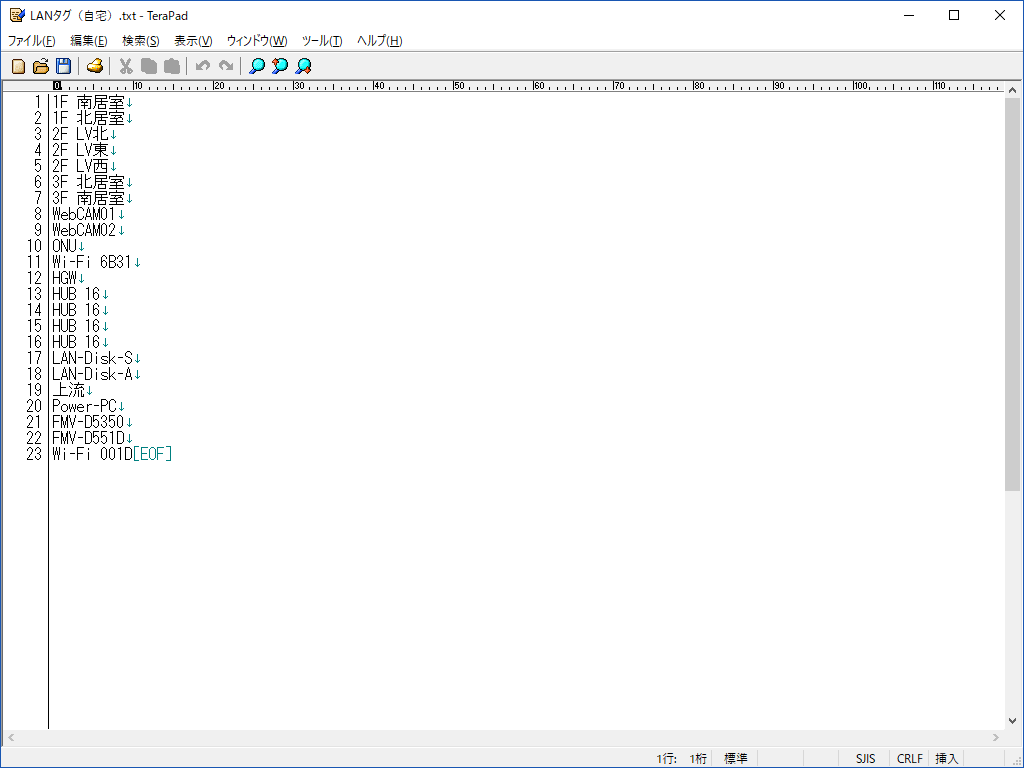

差し込み印刷をするので「メモ帳」「Terapad」などのテキストエディタで印刷するテキストを入力して、テキストファイルとして適当な場所に保存します。

画像は「Terapad」の編集画面です。

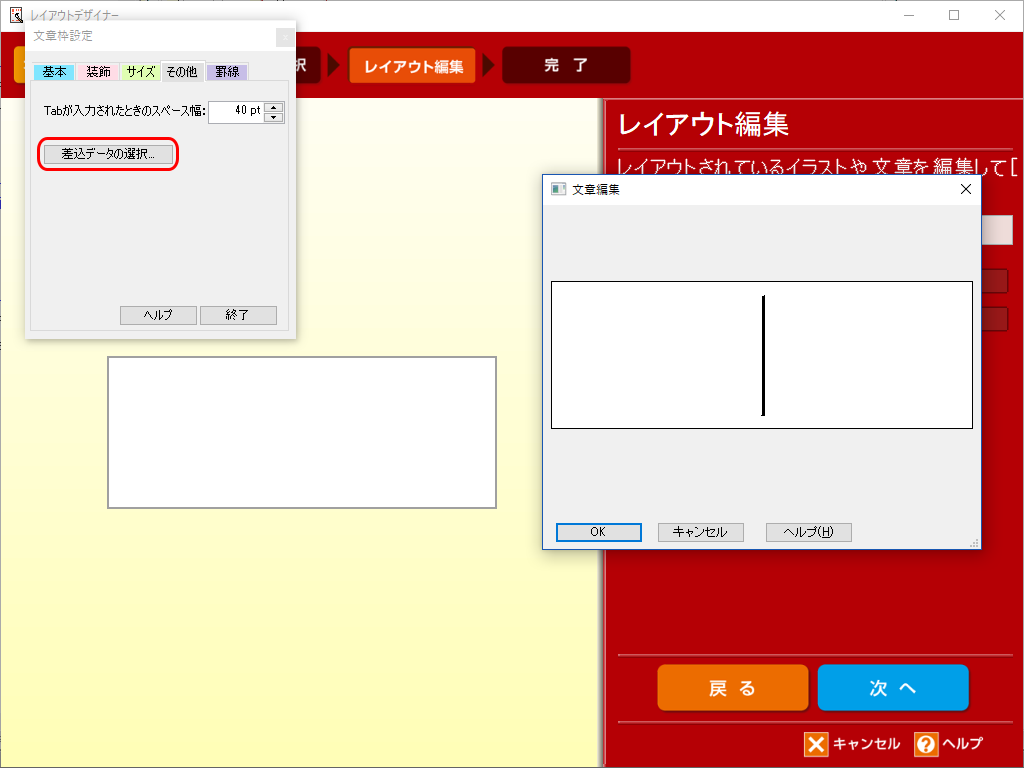

筆まめ テキスト入力
拡大表示

「文章枠設定」ウィンドウ内「その他」タブの「差込データの選択」をクリック

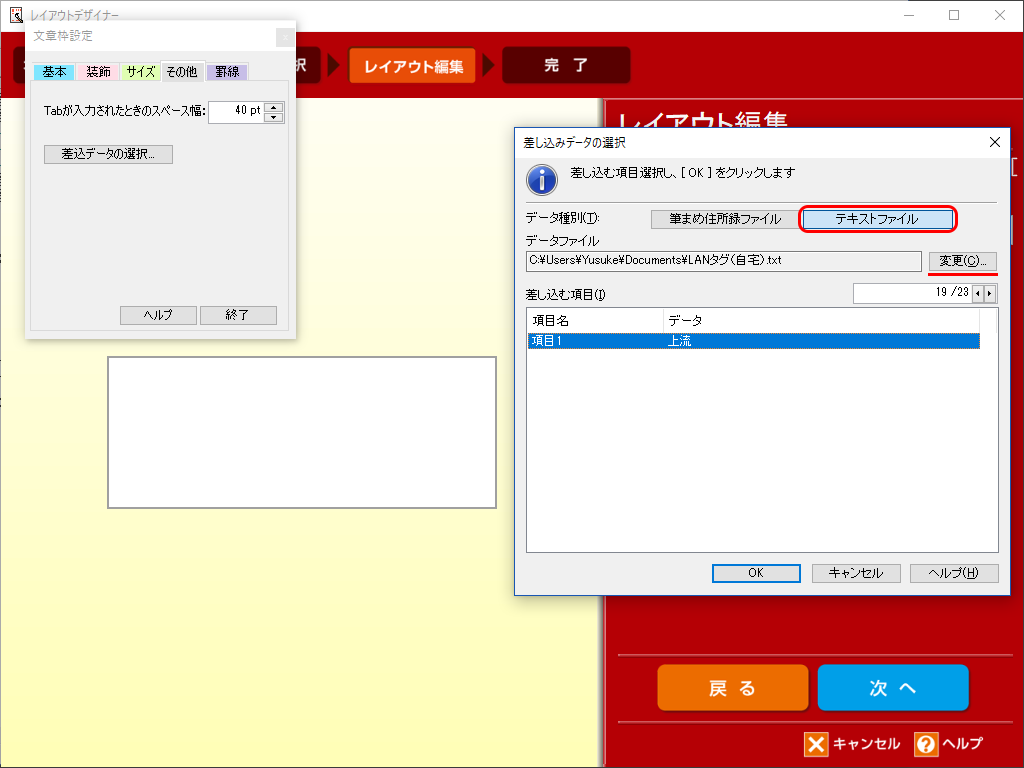

筆まめ 差込データの選択
拡大表示

「データ種別」で「テキストファイル」を選択して、データファイルの「変更」ボタンを押して作成したテキストファイルを選択します。

「差し込む項目」欄にデータが表示されたら「項目1」のデータをクリックして反転させて「OK」をクリック

筆まめ 文章編集終了
拡大表示

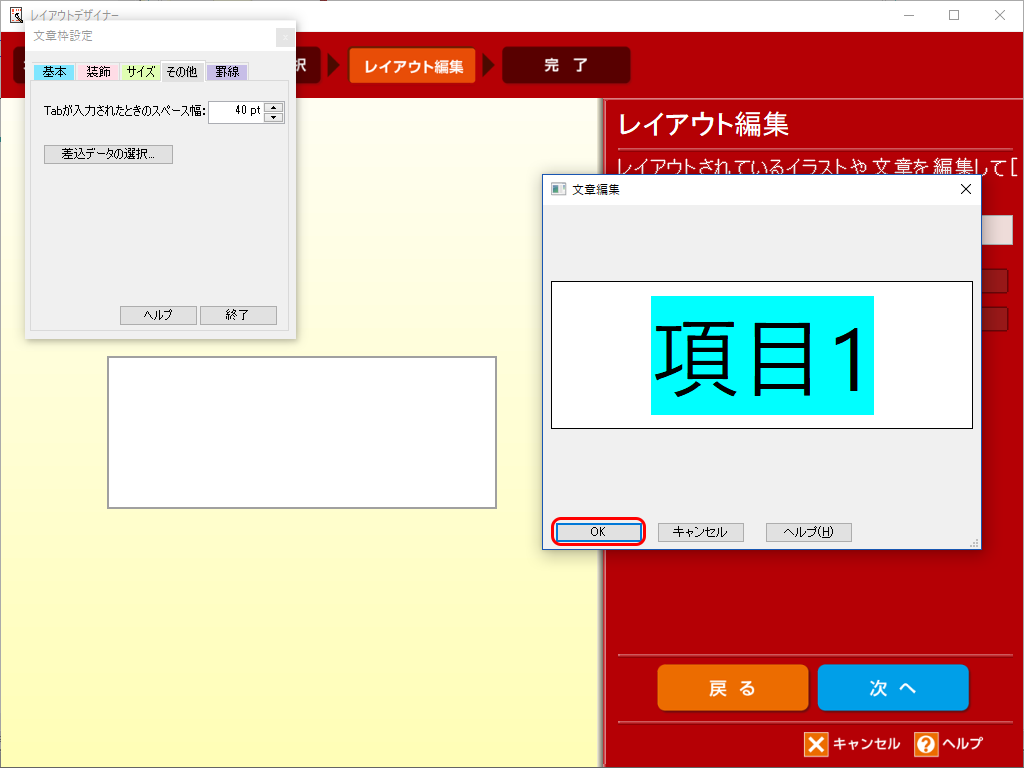

「文章編集」ウィンドウの「OK」をクリック

ラベルに印刷するデータの準備ができました。

筆まめ 元の画面に戻るので「次へ」
拡大表示

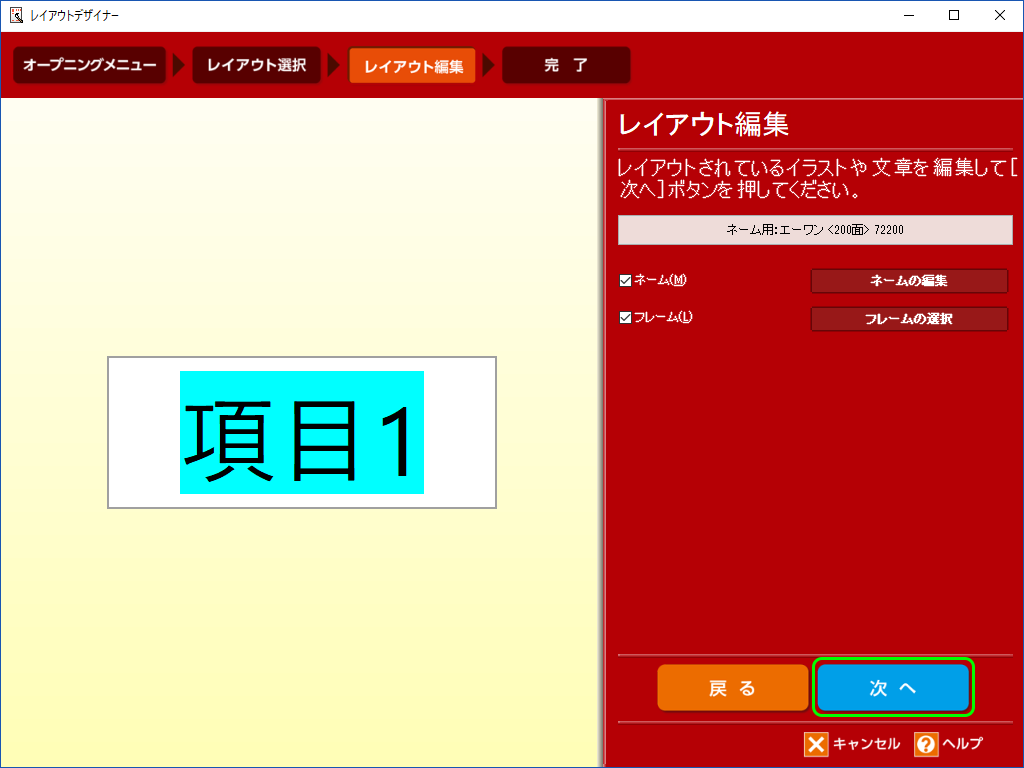

元の画面に戻ります。フォントの選択やサイズ、色、中央寄せなど変更したい部分があれば、もう一度「ネームの編集」ボタンをクリックして編集します。

これで良ければ「次へ」

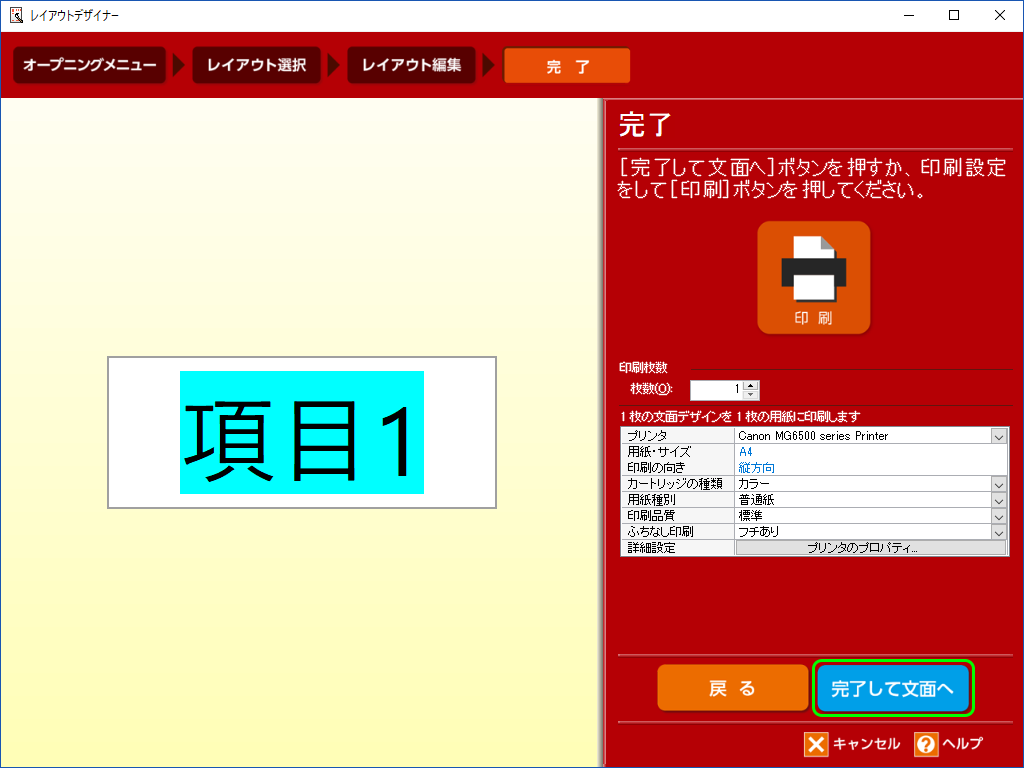

筆まめ 編集作業が終わったので印刷へ
拡大表示

データの準備ができました。

ここから印刷になります。この画面からも印刷できますが、細かく設定したいので「完了して文面へ」ボタンをクリックします。

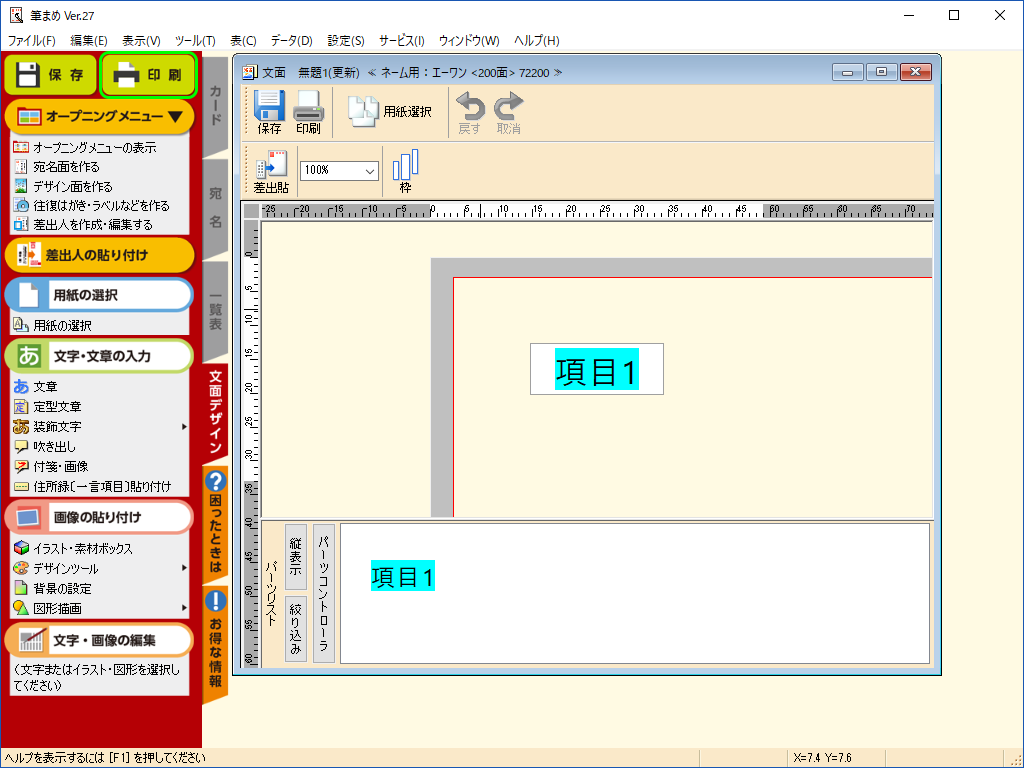

筆まめ 印刷詳細設定へ
拡大表示

画面左上の「印刷」をクリックします。

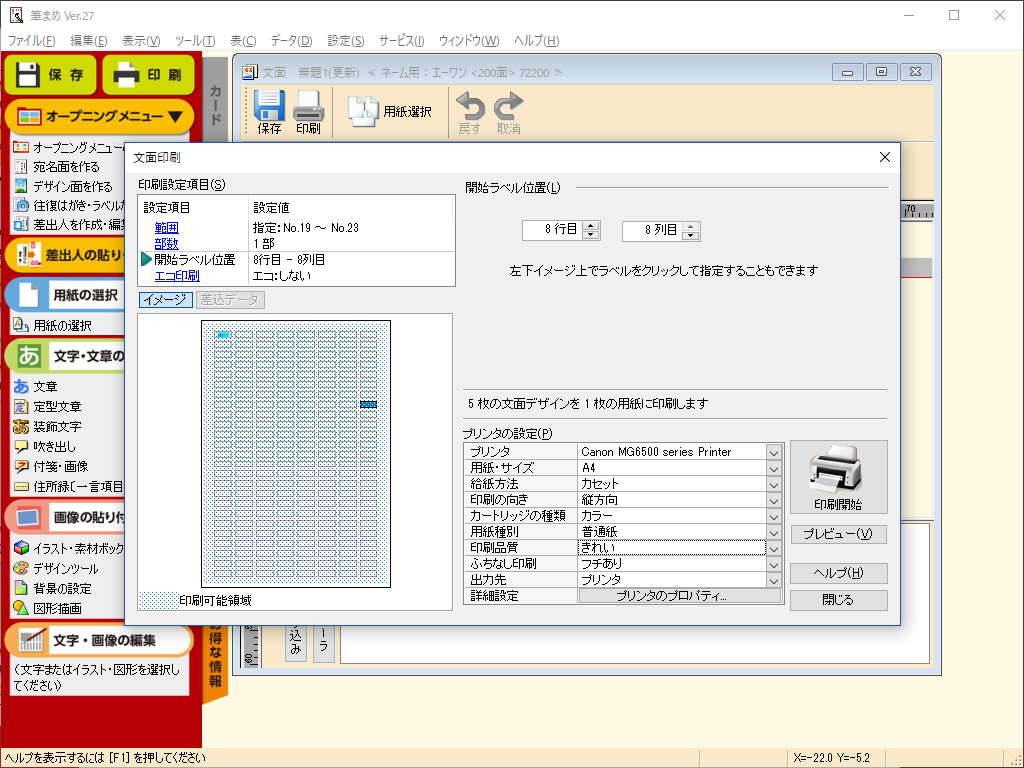

筆まめ 印刷範囲と印刷開始位置の指定
拡大表示
  • 差込データの印刷範囲(全部か一部か)
  • ラベルシールの印刷開始位置
  • 印刷品質(標準・きれい)

を設定して印刷します。

ラベルシールへの印刷完了
拡大表示

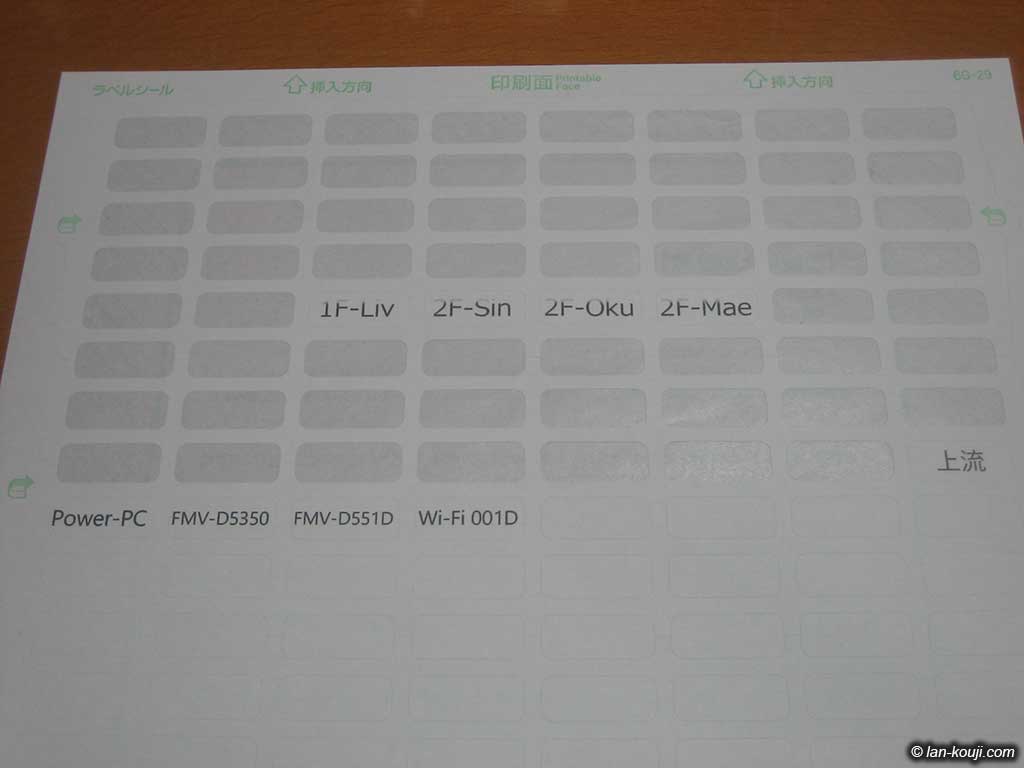

印刷完了しました。

単純にプリンターの調子が悪くて失敗したところもあります。

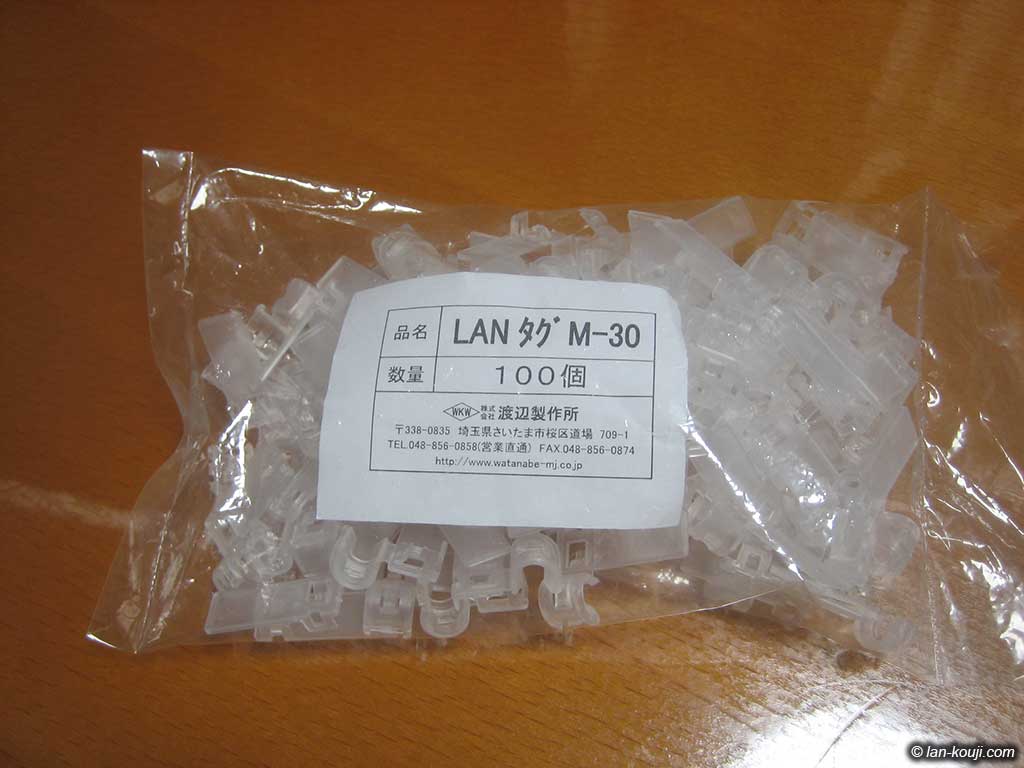

渡辺製作所「LANタグ」M-30
拡大表示

渡辺製作所製「LANタグ」M-30です。

100個単位の販売で税抜き1,000円です。愛三電機で購入しました。ネットでも買えるようですが、個人利用で100個は多すぎですね・・・

LANタグにラベル貼り付け
拡大表示

LANタグに印刷したラベルを貼り付けます。

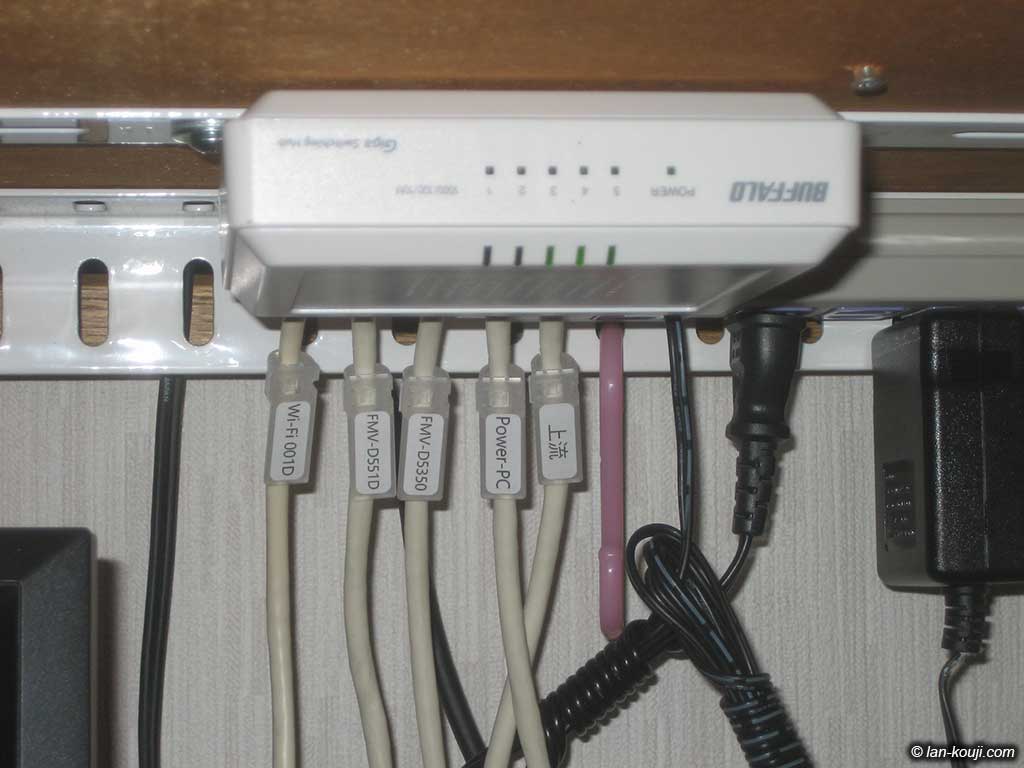

部屋に設置しているHUBのところのLANケーブルに付けるために作ってみました。

LANケーブルに取付
拡大表示

LANケーブルに取り付けて完成です。

出張LAN工事でも使っている
拡大表示

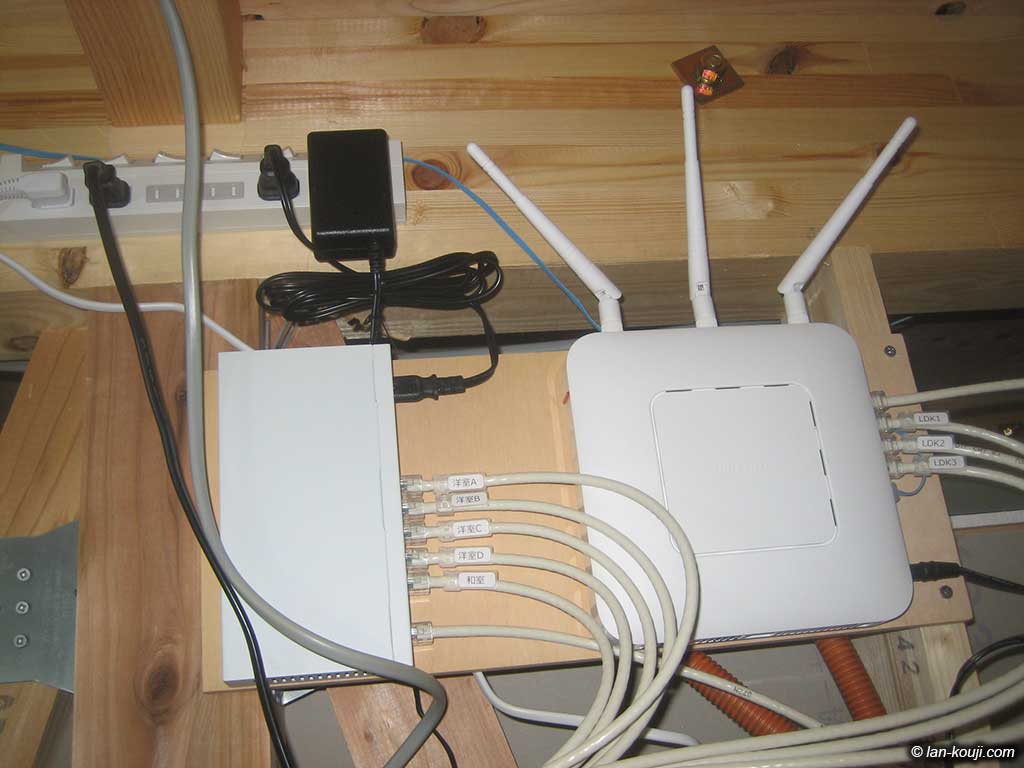

これは以前、出張LAN工事で作業させていただいたお宅の浴室天井裏の様子です。

HUBとWi-Fi親機を壁掛けにして、LANケーブルにタグを取り付けました。

ここでご紹介したLANタグは、一般的な太さのLANケーブルにしか装着できないので少し使いづらい面もあるかもしれません。 どちらかと言うと業務用な感じですが、埋込配線する際のLANケーブルは単線仕様を使うべきなのでこのLANタグも使えるかと思います。参考になれば嬉しいです。

その他のLANタグ製品

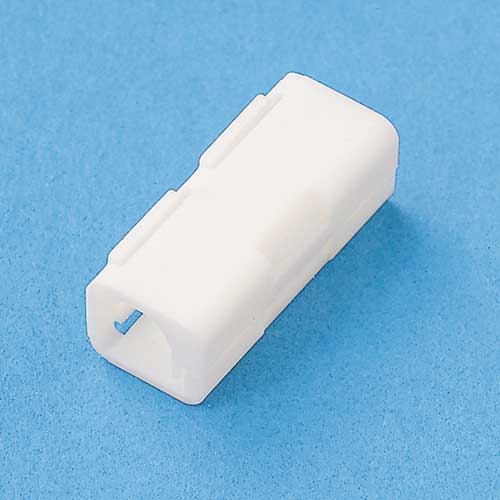

サンワサプライ「マークバンド」CA-MB60

サンワサプライ「マークバンド」CA-MB-60
  • 対応太さ5.2~6.8mm
  • 油性ペンで手書き可能
  • 表示部25mmx6.5mm
  • 1袋18個入り

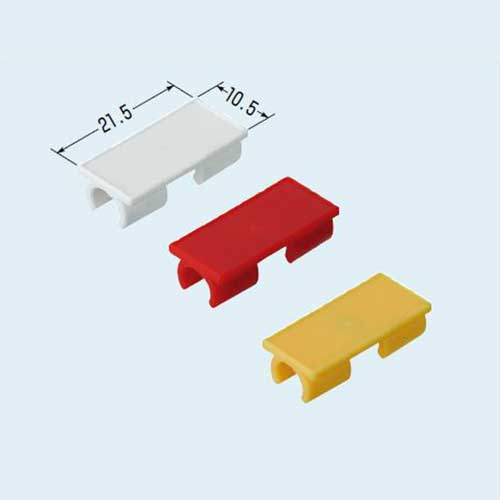

未来工業「表示プレート」GKFシリーズ

未来工業「表示プレート」
  • ケーブルにはめ込むだけで取付完了
  • 表示部20mmx9mm
  • 適合太さ5mm,6mm,7.5mmの3種類
  • 1袋20個入り

渡辺製作所「LANタグ」M-30

渡辺製作所「LANタグ」M-30
  • 対応太さ5.0~6.3mm
  • 表示部20x10mm
  • 1袋100個入り

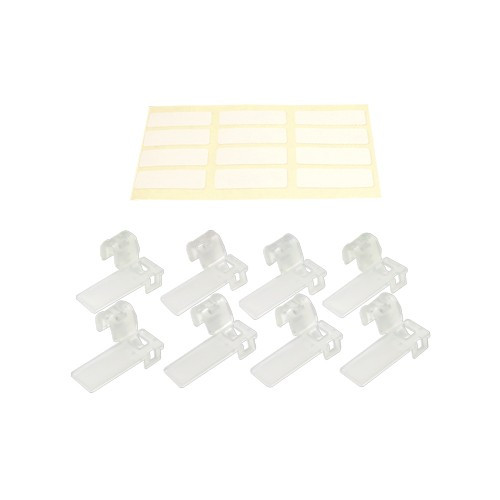

ミヨシ「LANケーブルマーカー」CAT-CM/SK

ミヨシ「LANケーブルマーカー」
  • 対応太さ5.0~6.3mm
  • 表示部20x10mm
  • 1袋8個入り
