LANケーブルの賢い選び方

LANケーブルはどれも同じように見えますが、種類や特性が少しずつ違います。購入の際はその辺を理解した上で製品選びをしましょう。特性を大きく分類すると

  • カテゴリーの違い
  • 導体構造の違い
  • ストレート/クロスの違い
  • ケーブルの太さおよび形状

となります。

カテゴリーの違い

現在最も広く普及しているLANケーブルにはカテゴリー5e(エンハンスドカテゴリー5)とカテゴリー6があります。カテゴリーとは、どのレベルまでの通信スピードに対応できるかを示すものです。

  • カテゴリー5e ・・・ 伝送帯域100MHz、10Base-T/100base-TX/1000base-Tに対応
  • カテゴリー6  ・・・ 伝送帯域250MHz、10base-T/100Base-TX/1000base-TXに対応

カテゴリー6はカテゴリー5eの上位規格なので今後カテゴリー6が主流になります。ただ、LANケーブルを自作する場合端末処理(コネクタをケーブルにつける等)の難易度がカテゴリー5eと比較してやや高くなることに注意してください。

導体構造の違い

導体とは電気信号が通る部分のことです。LANケーブルの内部には8本の導体が入っているのですが、このそれぞれの構造において以下の2種類が存在します。

  • 単線仕様イメージ単線仕様

    導体が1本の太い銅線で構成されている。電気抵抗が小さいので通信特性が高い、また安価である。長さにかかわらずこの構造のケーブルを使うのが基本だが極端な曲げに弱いので注意する必要がある。

  • ヨリ線仕様イメージヨリ線仕様

    導体が7本の細い銅線で構成されている。ケーブル自体の柔軟性が高く取り回しが容易。狭いスペースでの短い配線に向いている。逆に10m以上の長いケーブルは通信特性の面で不利。

ストレート/クロスの違い

LANケーブルの導体の配線方法によりストレートケーブルとクロスケーブルの2種類があります。LAN配線の規格(ANSI/TIA/EIA-568-B)ではA配線(T568A:標準)、B配線(T568B:オプション)の2通りの結線方法が定められていまして以下の図のように結線を変えることによりストレート/クロスを作り分けることができます。市販のLANケーブルでも同様です。

ストレート結線(A配線)
ストレート結線(A配線)
B配線は緑とオレンジがそれぞれ入れ替わります
クロスケーブル(10Base-T、100Base-TX)
クロスケーブル(10Base-T、100Base-TX)
一方をA配線、もう一方をB配線にすることでできます
クロスケーブル(1000Base-T)
クロスケーブル(1000Base-T)

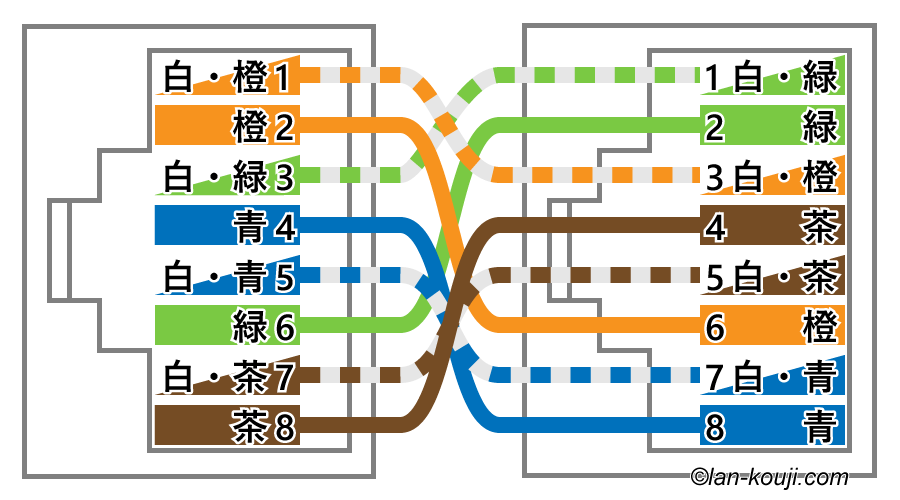

クロスケーブル(1000Base-TX)
クロスケーブル(1000Base-TX)

クロスケーブルについては、2台のPCを直結するときやHUB同士を接続する時などに使用されてきましたが、現在ではHUBやルーターにAuto-MDI/MDI-X機能※がありクロスケーブルを使うケースはほとんどありません。既存のLANケーブルを購入する、あるいは自作する時でもストレートケーブルを用意すれば何も問題ありません。

※Auto-MDI/MDI-X機能:接続されたLANケーブルがストレートケーブルかクロスケーブルかを自動で判別する機能

ケーブルの太さおよび形状

一般的なLANケーブルは丸い断面で外径が約5~6mmですが、カーペットの下に敷くのに適した厚さが1.5mm程度の薄いフラットなケーブルもあります。用途に応じて使い分けることができます。

壁の中や天井裏などに配線する「埋め込み配線」の場合、配線するスペースがそれなりにある上、最終的に見えなくなりますから通常の単線仕様のLANケーブルがオススメです。導体が太い方が電気抵抗が小さいので通信性能が高く、また製造コストが低いので安価であるというメリットがあります。LANケーブルのパッケージには必ず「単線仕様」か「ヨリ線仕様」か表示されていますので購入の際はこの点に注意しましょう。

そしてケーブルを先に配線してから端末処理をするので、通線しやすくするためにコネクタ無し、ケーブルのみのLANケーブルを用意する必要があります。もしくはコネクタつきの定尺の長さ(5m,10m,20mなどで売っている長さ)のLANケーブルを用意し、一方のコネクタを根元からカットして通線し、あらためてRJ-45コネクタなどの端末処理をするという方法もあります。従って通線する先によってLANコネクタLANコンセント圧着工具などが必要になってきます。

既存のコネクタつきLANケーブルをカットして配線する場合、単線仕様かヨリ線仕様かによってRJ-45コネクタも変わるので注意してください。また、このサイトでご紹介しているLANコンセント(松下電工「ぐっとすシリーズ」)は単線仕様のLANケーブルのみ接続可能という点にも注意です。

さて、コネクタ無しのLANケーブルはその都度切って使うのが基本なので長いもの(100m以上)しか売っていません

1~2本程度の配線なのに100mもLANケーブルが必要ということはまずないでしょうから、そういった時は必要分の長さのコネクタ付きケーブルを用意して配線する方がいいでしょう。

3ヶ所以上一度に配線をするのであれば作業効率、コストの面から100mのLANケーブルを用意したほうが良いかもしれません。このクラスになるとダンボール箱に収納されているものもあり、ケーブル引出しのし易さや保管性が高いです。今後も使うかもしれないと予想される場合はこちらを選択されるとよろしいでしょう。

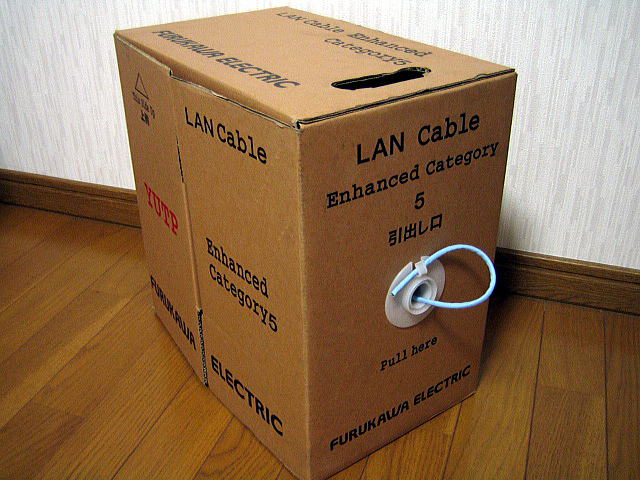

Cat5eLANケーブル300m

これは管理人が使っているLANケーブル(カテゴリー5e)です。ダンボール箱にケーブル取り出しの穴がついていて、そこからどんどん出せる構造になっています。

通線工具にケーブルを接続して引っ張れば、ケーブルがスムーズに出てきます。

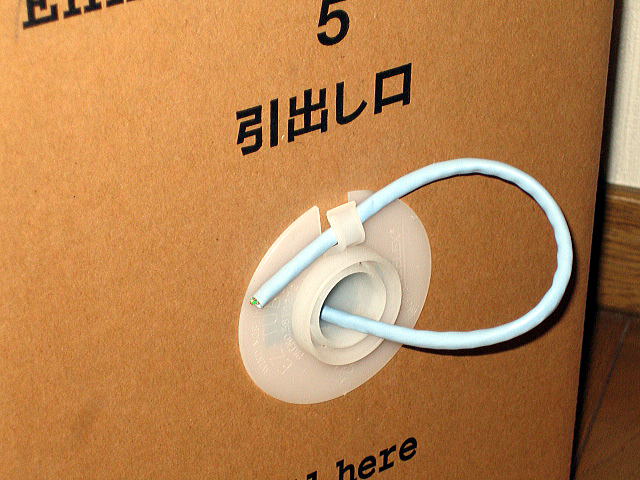

ケーブルが取り出し易いようになっている

取り出し口は、ケーブルがスムーズに出てくるようにプラスチック製の口がついています。

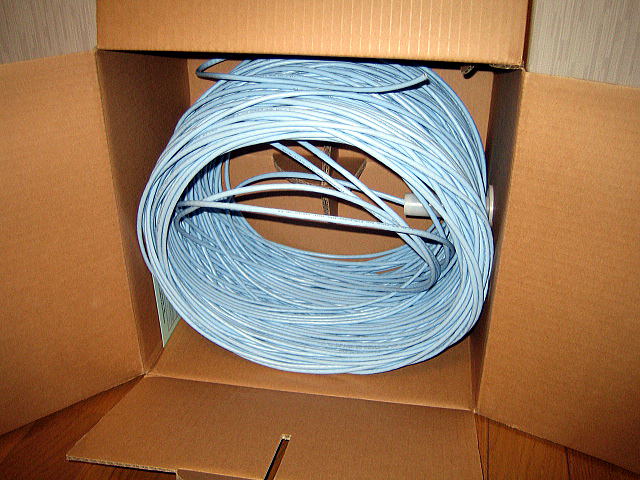

箱の中はこんなかんじ

箱の中の様子です。

LANケーブルが丸まっていて、丸まったケーブルの内側から出てくるようになっています。ただ、このタイプはケーブルを引き出していくとネジれてしまうので注意が必要です。釣りに使うリールのようになっている構造の箱で販売されているものはネジれの心配はありません。

写真のケーブルは300m巻です。長いほうがメートル単価としては安くなりますが、個人的に使うのであれば100mで当分使えると思います。もしケーブルを使い切ってしまったら(そんなことあるんだろうか・・・)次回からは丸まったケーブルのみを買って、箱に収納して使うようにすれば問題ないでしょう。

今売れているLANケーブルは

ADSLから光ファイバーによるブロードバンド接続に移行しつつある時期でもあり、通信帯域に余裕のある(通信スピードに対応できる)カテゴリー6LANケーブルが売れています。

家庭内LANにおいてカテゴリー6ケーブルは「必要」とは言えないものの、新規に配線するのであれば将来を考えてカテゴリー5eの上位互換であるカテゴリー6ケーブルを配線しておいた方がいいと言えます。しかし、管理人の家にはカテゴリー5eのケーブルがまだまだたくさんあるので当分(以後10年ぐらいは)カテゴリー6を導入することはできません・・・

現在販売されているカテゴリー6LANケーブル概要

通常タイプ
エレコム LD-GPシリーズ 両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様
爪折れ防止プロテクタ付きギガビットLANケーブル。ヨリ線仕様と十字介在をなくすことで柔軟性が増し、カテゴリー6としては取り回しを容易にすることができます。

エレコム LD-CT6シリーズ コネクタなしケーブルのみ 単線仕様
カテゴリー6自作用LANケーブルです。引き出したケーブルの長さがわかるレングスマーク付き、ダンボール箱入りでケーブルが引き出しやすく保管にも便利です。

サンワサプライ KB-T6シリーズ 両端コネクタ付き(100,300mはケーブルのみ) スリムコネクタ 単線仕様
エンハンスドカテゴリ5の2.5倍の伝送帯域250MHzを実現するギガビットイーサネットに完全対応。

バッファロー ETP-C6シリーズ 両端コネクタ付き(100,200,300mはケーブルのみ) スリムコネクタ ヨリ線仕様(10m以上は単線仕様)
1mから300mまで豊富なケーブル長および、シースが透明なスケルトンカラーほか全5色をラインナップ。

グリーンハウス GH-CBE6シリーズ 両端コネクタ付き スリムコネクタ ヨリ線仕様
ギガビット完全対応のカテゴリー6対応LANケーブルです。ヨリ線導体および十字介在をなくして、抜群の柔らかさを実現。取り回しの良さを追求しました。

スーパーフラットケーブル
エレコム LD-GFシリーズ 両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様
厚さ1.4mm、幅6mmの薄さに加え、ヨリ線を使用することによりケーブルの柔軟性アップ。取り回しも容易です。

サンワサプライ KB-FL6シリーズ 両端コネクタ付き スリムコネクタ ヨリ線仕様
厚さ1.4mm、踏み付けに強い構造でカーペットの下や細い隙間にスッキリ配線できます。

バッファロー ETP-C6-Fシリーズ 両端コネクタ付き スリムコネクタ ヨリ線仕様
厚さ1.5mm、しなやかで薄いフラットタイプLANケーブル。高い周波数帯での性能保証を規定したカテゴリ6に対応。
グリーンハウス GH-CBESF6シリーズ 両端コネクタ付き スリムコネクタ ヨリ線仕様
厚さ1.3mm、幅7mm、超小型コネクタ採用。カーペットの下や家具の隙間に配線することを想定し、床材に合わせたカラーリングになっています。

ウルトラフラットケーブル
エレコム LD-GUシリーズ 両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様
厚さ1.2mm、幅4mmでカテゴリー6準拠のギガビットLANケーブル。スーパーフラットよりもさらに細く取り回しが容易です。

ケーブル長さ対応表

(◎:全色ラインナップ ○:一部の色のみラインナップ 100m以上はケーブルのみ)
シリーズ名/長さ(m) 0.3 0.5 0.6 1 2 3 4 5 7 10 15 20 25 30 40 50 100 200 300




カテゴリー6
ヨリ線 LD-GP
ヨリ線 LD-GFC
単線 LD-CT6
単線 KB-T6
単線
ヨリ線 ETP-C6
ヨリ線 GH-CBE6
カテゴリー5e
単線
ヨリ線 LD-CT
単線 KB-T5M
ヨリ線 KB-10T5
単線 KB-T5ECO
単線
ヨリ線 ETP-C5E






カテゴリー6
ヨリ線 LD-GF
ヨリ線 KB-FL6
ヨリ線 ETP-C6F
ヨリ線 GH-CBESF6
ヨリ線 LD-GU
ヨリ線 KB-CFL6
カテゴリー5e
ヨリ線 LD-CTFS
ヨリ線 LA-FL5
単線 KB-CP5
ヨリ線 ETP-C5E-FBL


単線 LD-VAPF
シリーズ名/長さ(m) 0.3 0.5 0.6 1 2 3 4 5 7 10 15 20 25 30 40 50 100 200 300
(◎:全色ラインナップ ○:一部の色のみラインナップ 100m以上はケーブルのみ)

カテゴリー6通常タイプケーブル

エレコム LD-GPシリーズヨリ線

ELECOM プロテクタ付きGigabitイーサネットLANケーブル(オレンジ)3m LD-GP/DR3

爪折れ防止プロテクタ付きギガビットLANケーブル。ヨリ線仕様と十字介在をなくすことで柔軟性が増し、取り回しを容易にすることができます。

両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様

標準仕様
長さ カラー
ブルー ライト
グレー
アイボリー ブラック スノー イエロー グリーン オレンジ パープル クリア
ホワイト
1m BU1 LG1 BE1 BK1 SN1 Y1 G1 DR1 PU1 CW1
2m BU2 LG2 BE2 BK2 SN2 Y2 G2 DR2 PU2 CW2
3m BU3 LG3 BE2 BK3 SN3 Y3 G3 DR3 PU3 CW3
5m BU5 LG5 BE5 BK5 SN5 Y5 G5 DR5 PU5 CW5
10m BU10 LG10 BE10 BK10 SN10 Y10 G10 DR10 PU10 CW10
15m BU15 LG15 BE15 BK15 SN15 Y15 G15 DR15 PU15 CW15
20m BU20 LG20
30m BU30 LG30
40m BU40 LG40
50m BU50 LG50
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天 楽天 楽天 楽天 楽天 楽天 楽天 楽天 楽天 楽天
エレコムダイレクトショップ
RoHS準拠/簡易包装タイプ
長さ カラー
ブルー ライトグレー
1m BU1/RS LG1/RS
2m BU2/RS LG2/RS
3m BU3/RS LG3/RS
5m BU5/RS LG5/RS
7m BU7/RS LG7/RS
10m BU10/RS LG10/RS
15m BU15/RS LG15/RS
20m BU20/RS LG20/RS
30m BU30/RS LG30/RS
40m BU40/RS LG40/RS
50m BU50/RS LG50/RS
実売価格 Yahoo! Yahoo!
楽天 楽天
エレコムダイレクトショップ

エレコム LD-CT6シリーズ単線

カテゴリー6自作用LANケーブルです。引き出したケーブルの長さがわかるレングスマーク付き、ダンボール箱入りでケーブルが引き出しやすく保管にも便利です。RoHSとは?

長さ カラー
ブルー ライトグレー
100m BU100/RS LG100/RS
200m BU200/RS LG200/RS
300m BU300/RS LG300/RS
実売価格 Yahoo! Yahoo!
楽天市場 楽天市場
エレコムダイレクトショップ

サンワサプライ KB-T6Lシリーズ単線

SANWA SUPPLY KB-T6-01CBL UTPカテゴリ6単線クロスケーブル1m(ブルー

エンハンスドカテゴリ5の2.5倍の伝送帯域250MHzを実現するギガビットイーサネットに完全対応。

両端コネクタ付き(100,300mはケーブルのみ) スリムコネクタ 単線仕様

長さ カラー
ブルー ライトグレー ブラック イエロー レッド
0.3m 003BL 003
0.6m 006BL 006
1m 01BL 01 01BK 01Y 01R
2m 02BL 02 02BK 02Y 02R
3m 03BL 03 03BK 03Y 03R
4m 04BL 04 04BK 04Y 04R
5m 05BL 05 05BK 05Y 05R
7m 07BL 07 07BK 07Y 07R
10m 10BL 10 10BK 10Y 10R
15m 15BL 15 15BK 15Y 15R
20m 20BL 20
25m 25BL 25
30m 30BL 30
40m 40BL 40
100m CB100
300m CB300
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場 楽天市場
サンワダイレクトicon

バッファロー ETP-C6シリーズヨリ線

BUFFALO ETP-C6-2SK カテゴリ5E/カテゴリ6 ストレートLANケーブル

1mから300mまで豊富なケーブル長および、シースが透明なスケルトンカラーほか全5色をラインナップ。

両端コネクタ付き(100,200,300mはケーブルのみ) スリムコネクタ ヨリ線仕様(10m以上は単線仕様)

長さ カラー
ブルー ライトグレー グリーン ブラック スケルトン
1m 1BLA 1LGA 1GRA 1BKA 1SKA
2m 2BLA 2LGA 2GRA 2BKA 2SKA
3m 3BLA 3LGA 3GRA 3BKA 3SKA
5m 5BLA 5LGA 5GRA 5BKA 5SKA
7m 7BLA 7LGA 7GRA 7BKA 7SKA
10m 10BLA 10LGA 10GRA 10BKA 10SKA
15m 15BLA 15LGA 15GRA 15BKA 15SKA
20m 20BLA 20LGA
30m 30BLA 30LGA
40m 40BLA 40LGA
50m 50BLA 50LGA
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場 楽天市場

グリーンハウス GH-CBE6シリーズヨリ線

GH-CBE6-1M カテゴリー6対応LANケーブル 1m

ギガビット完全対応のカテゴリー6対応LANケーブルです。ヨリ線導体および十字介在をなくして、抜群の柔らかさを実現。取り回しの良さを追求しました。

両端コネクタ付き スリムコネクタ ヨリ線仕様

長さ カラー
ブルー ライトグレー イエロー グリーン オレンジ レッド
1m 1M
2m 2M
3m 3MBU 3M 3MY 3MG 3MO 3MR
5m 5MBU 5M 5MY 5MG 5MO 5MR
10m 10MBU 10M 10MY 10MG 10MO 10MR
15m 15MBU 15M 15MY 15MG 15MO 15MR
20m 20MBU 20M 20MY 20MG 20MO 20MR
30m 30M
40m 40M
50m 50M
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場 楽天市場 楽天市場

カテゴリー6スーパーフラットケーブル

エレコム LD-GFシリーズヨリ線

ELECOM GigabitスーパーフラットLANケーブル(黒)20m LD-GF/BK20

厚さ1.4mm、幅6mmの薄さに加え、ヨリ線を使用することによりケーブルの柔軟性アップ。取り回しも容易です。

両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様

長さ カラー
ブルー シルバー アイボリー ブラック スノー オレンジ
1m BU1 SV1 BE1 BK1 SN1 DR1
2m BU2 SV2 BE2 BK2 SN2 DR2
3m BU3 SV3 BE3 BK3 SN3 DR3
5m BU5 SV5 BE5 BK5 SN5 DR5
7m BU7 SV7 BE7 BK7 SN7 DR7
10m BU10 SV10 BE10 BK10 SN10 DR10
15m BU15 SV15 BE15 BK15 SN15 DR15
20m BU20 SV20 BE20 BK20 SN20 DR20
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場 楽天市場 楽天市場
エレコムダイレクトショップ

サンワサプライ KB-FL6シリーズヨリ線

SANWA SUPPLY KB-FL6-02LB カテゴリ6フラットケーブル2m(ライトブルー)

厚さ1.4mm、踏み付けに強い構造でカーペットの下や細い隙間にスッキリ配線できます。

両端コネクタ付き スリムコネクタ ヨリ線仕様

長さ カラー
ライトブルー ブラック
0.5m 005LB 005BK
1m 01LB 01BK
2m 02LB 02BK
3m 03LB 03BK
5m 05LB 05BK
7m 07LB 07BK
10m 10LB 10BK
15m 15LB 15BK
実売価格 Yahoo! Yahoo!
楽天市場 楽天市場
サンワダイレクトicon

バッファロー ETP-C6-Fシリーズヨリ線

BUFFALO ETP-C6-F2BL カテゴリ5E/カテゴリ6 ストレートLANケーブル

厚さ1.5mm、しなやかで薄いフラットタイプLANケーブル。高い周波数帯での性能保証を規定したカテゴリ6に対応。

両端コネクタ付き スリムコネクタ ヨリ線仕様

長さ カラー
ブルー ライトグレー ブラック
1m 1BLA 1LGA 1BKA
2m 2BLA 2LGA 2BKA
3m 3BLA 3LGA 3BKA
5m 5BLA 5LGA 5BKA
7m 7BLA 7LGA 7BKA
10m 10BLA 10LGA 10BKA
15m 15BLA 15LGA 15BKA
実売価格 Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場

グリーンハウス GH-CBESF6シリーズヨリ線

GH-CBESF-1MBK

厚さ1.3mm、幅7mm、超小型コネクタ採用。カーペットの下や家具の隙間に配線することを想定し、床材に合わせたカラーリングになっています。

両端コネクタ付き スリムコネクタ ヨリ線仕様

長さ カラー
アイボリー ブラック ブラウン ライトブラウン
1m 1M 1MBK 1MBW 1MLW
3m 3M 3MBK 3MBW 3MLW
5m 5M 5MBK 5MBW 5MLW
7m 7M 7MBK 7MBW 7MLW
10m 10M 10MBK 10MBW 10MLW
15m 15M 15MBK 15MBW 15MLW
実売価格 Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場

カテゴリー6ウルトラフラットケーブル

エレコム LD-GUシリーズヨリ線

ELECOM ウルトラフラットGigabitイーサネットLANケーブル(青)2m LD-GU/BU2

厚さ1.2mm、幅4mmでカテゴリー6準拠のギガビットLANケーブル。スーパーフラットよりもさらに細く取り回しが容易です。

両端コネクタ付き モールド加工スリムコネクタ ヨリ線仕様

長さ カラー
ブルー シルバー ライトグレー アイボリー ブラック オレンジ
0.5m BU05 SV05 LG05 BE05 BK05 DR05
1m BU1 SV1 LG1 BE1 BK1 DR1
2m BU2 SV2 LG2 BE2 BK2 DR2
3m BU3 SV3 LG3 BE3 BK3 DR3
5m BU5 SV5 LG5 BE5 BK5 DR5
10m BU10 SV10 LG10 BE10 BK10 DR10
15m BU15 SV15 LG15 BE15 BK15 DR15
実売価格 Yahoo! Yahoo! Yahoo! Yahoo! Yahoo! Yahoo!
楽天市場 楽天市場 楽天市場 楽天市場 楽天市場 楽天市場
エレコムダイレクトショップ
