LANコンセント

LANケーブル埋込配線の必須資材

LANケーブルを埋め込み配線する際には、LANコンセント(モジュラージャック、情報コンセントとも言います)が必要になります。まあ必要というわけではないのですが、LANコンセントを設置したほうが見た目がキレイですし使い勝手もいい。埋め込み配線には必要です。

LANコンセントは近年非常に高い需要が出ています。特に一般住宅における情報系端子の整備が当然のものになってきている現在、新築物件において各部屋にテレビ、電話、LAN端子が設置されているのも、ごく当たり前になってきています。

そんな需要の高まってきている配線器具を詳しく見ていきましょう。

管理人の家の配線器具はパナソニック電工の「コスモシリーズワイド21」で、情報モジュラ「ぐっとす」(型番:NR3160)としてラインナップされています。この製品についてご紹介します。

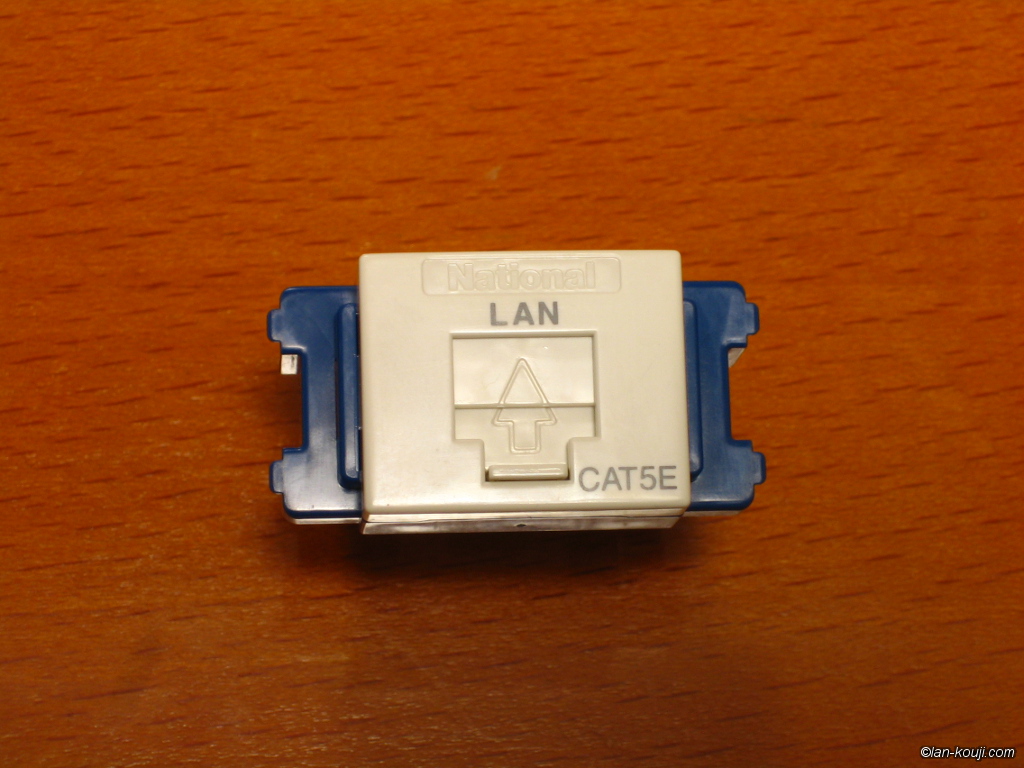

LANコンセント正面
拡大表示

カテゴリ5e情報モジュラ配線器具(型番:NR3160W)の外観です。色はホワイト。

使用していない時(プラグが刺さっていない時)はバネでシャッターが閉じるしくみになっていて、破損、ホコリや虫の侵入を防ぐようになっています。
表面には「LAN」「CAT5E」の表示があります。

色はホワイト(W)の他に
ミルキーホワイト(アルファベットなし)
ベージュ(F)
利休色(G)
グレー(H)
ブルー(L)
グリーン(GL)
イエロー(Y)
レッド(R)

があります。アルファベットは型番の後に付くカラー識別記号です。パナソニック電工の配線器具「コスモシリーズワイド21」はホワイト、フルカラー配線器具はミルキーホワイトです。

カテゴリ6に対応した製品(NR3170)もあります。

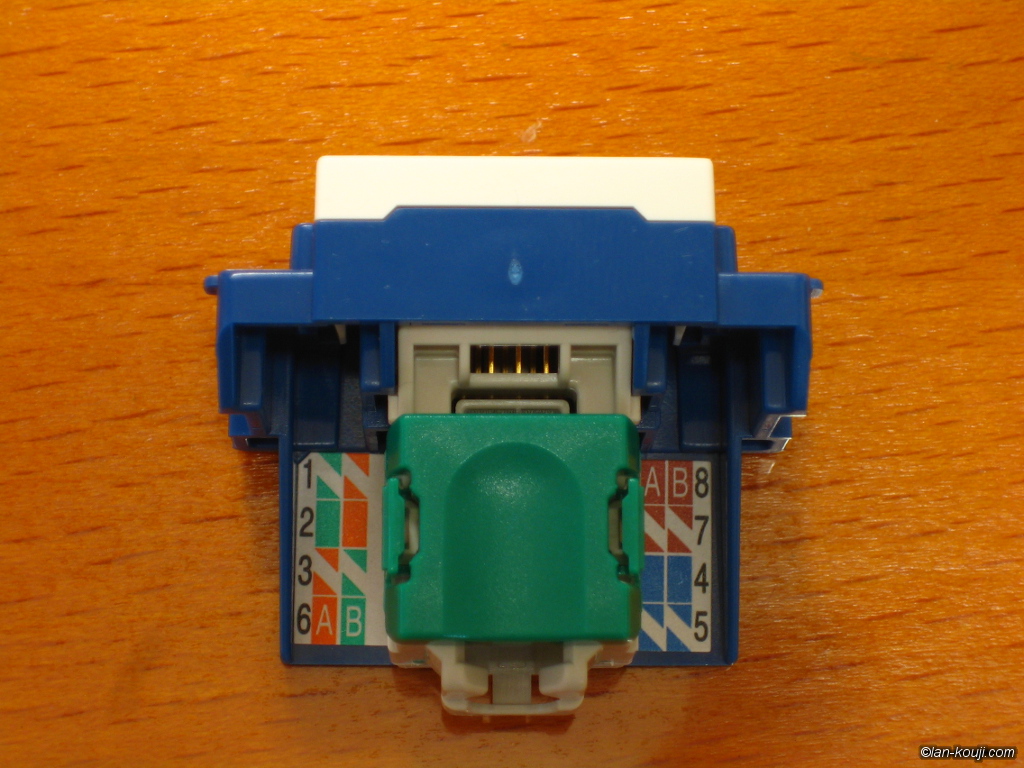

LANコンセント結線部分
拡大表示

LANケーブルを結線する部分です。

ガイド表示がされています。A配線(T568A)とB配線(T568B)ではオレンジと緑が入れ替わりますが、わかりやすく表示されています。

LANコンセント結線部分
拡大表示

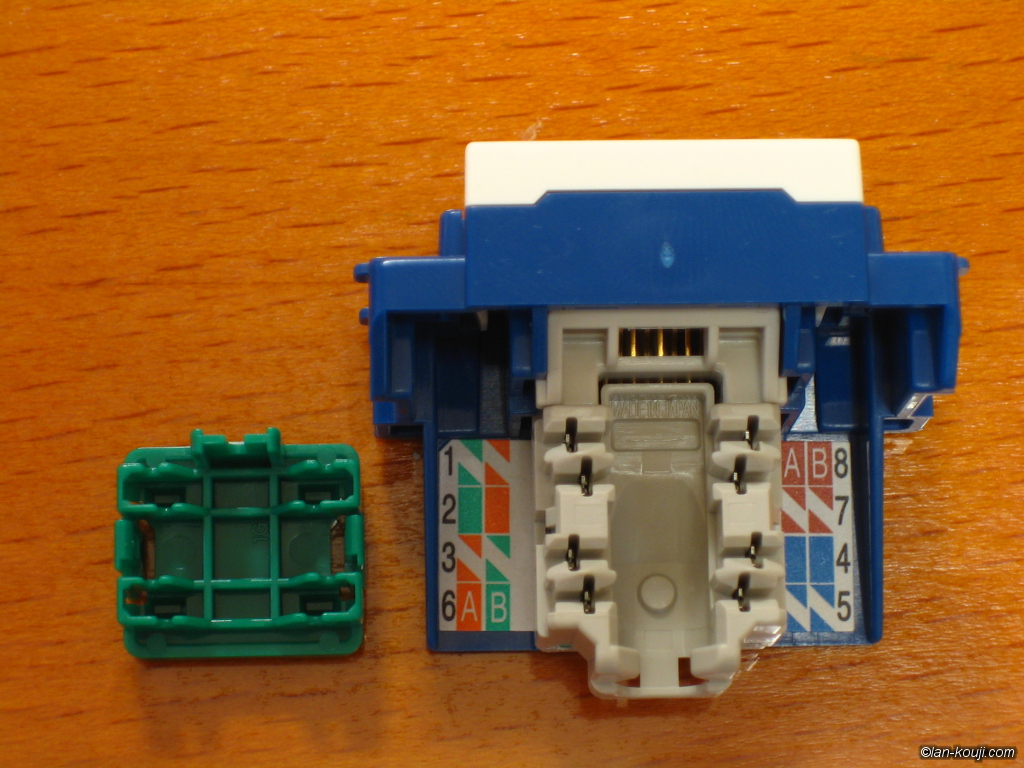

カバーを外したところ。

カバーを外すと、実際に結線するための端子が見えるようになります。そしてこの緑色のカバーは、LANケーブルの導線を端子に押し込む道具にもなります。

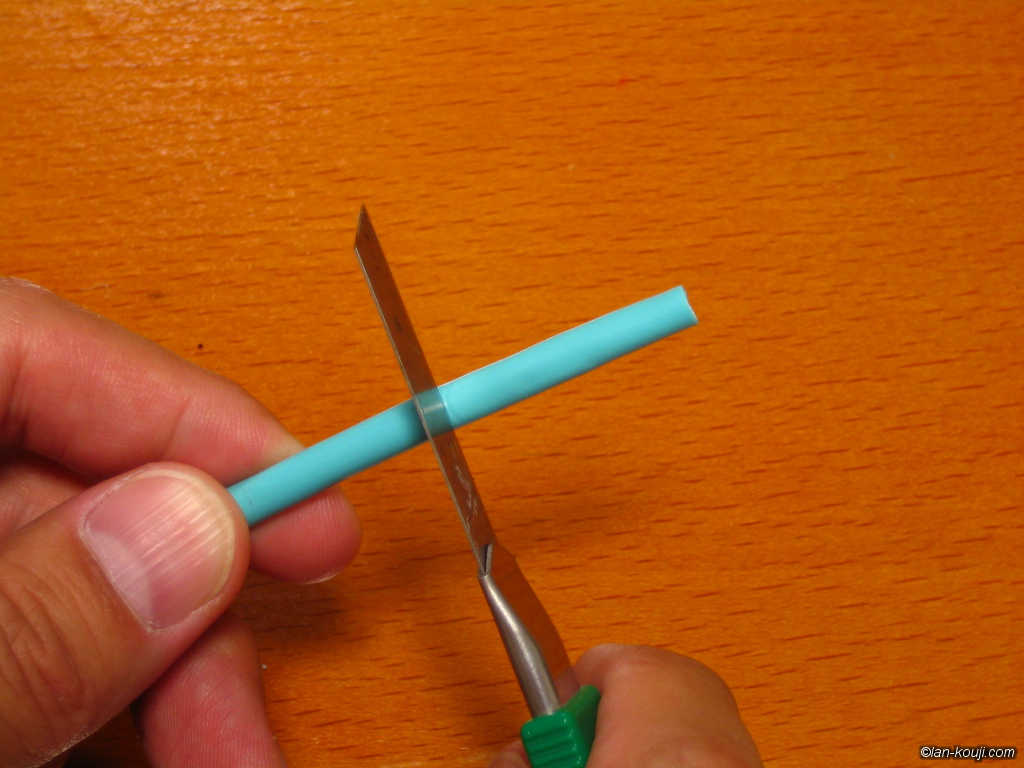

LANケーブルの被覆をむく
拡大表示

では実際にLANケーブルを接続してみましょう。

まずはLANケーブルの被覆をカットします。カットする長さは40mmぐらい長めにカットすると作業しやすいです。

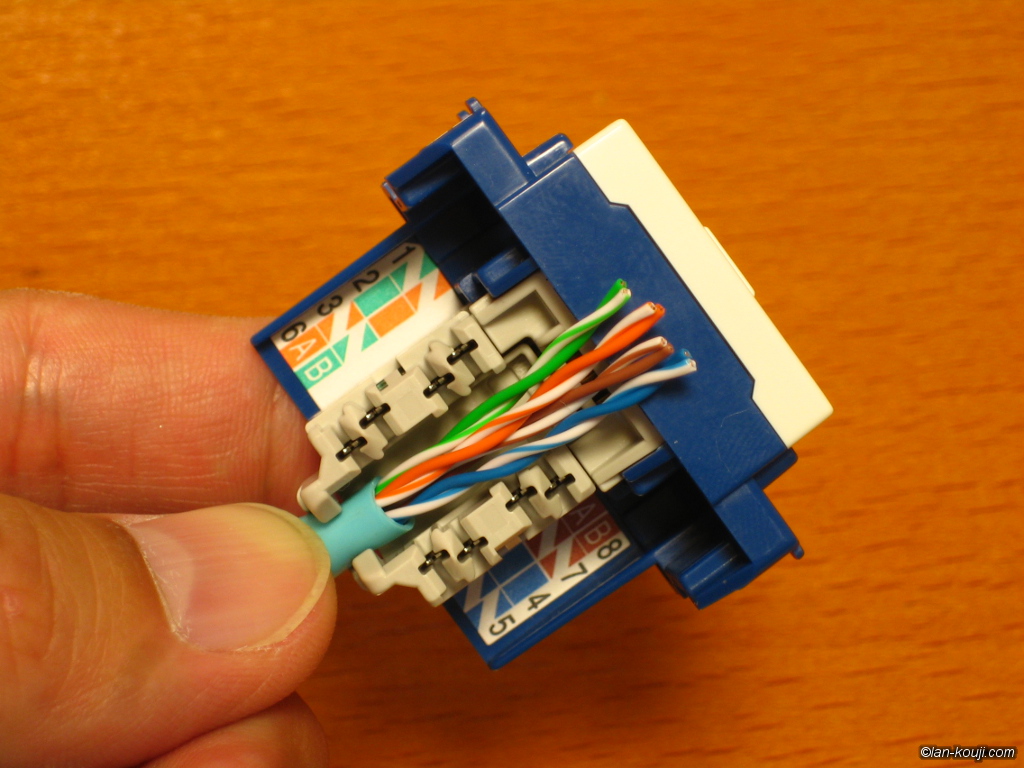

LANケーブルをセット
拡大表示

導線のヨリはそのままで、LANコンセントにケーブルをセット。ケーブルの入り口部分にケーブルを押し込むとケーブルが固定されます。

RJ-45コネクタを圧着する時のような、ヨリを真っ直ぐにする必要はありません。むしろヨリを戻してしまうと通信エラーの原因になるのでできる限りヨリはそのままで結線します。

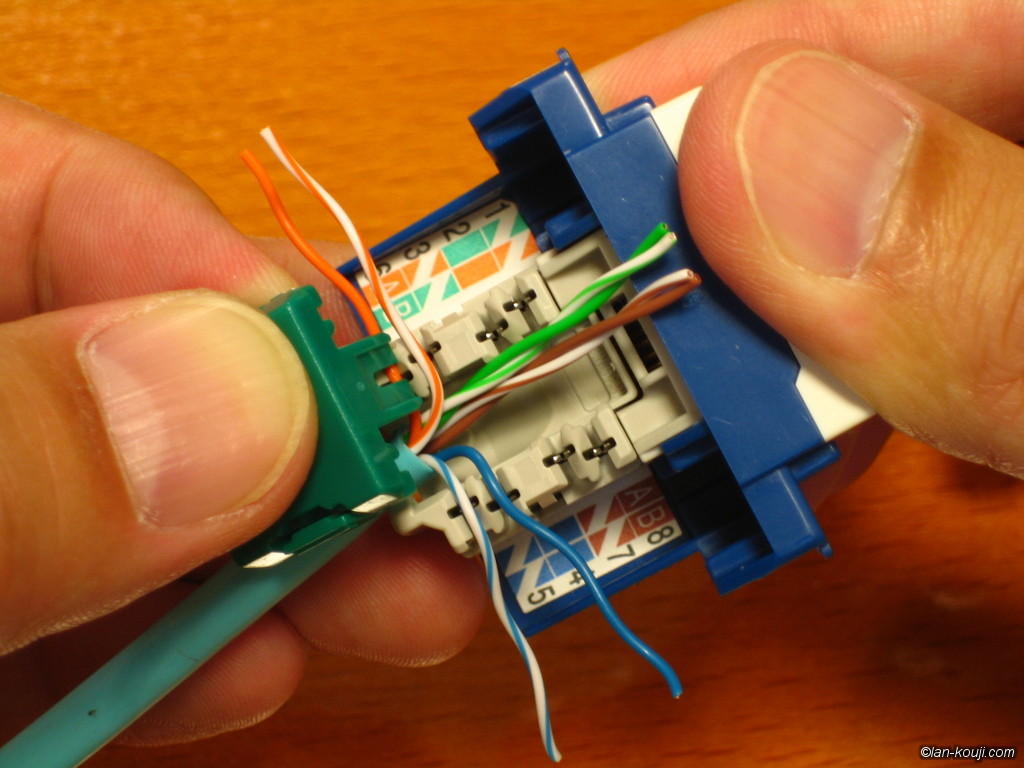

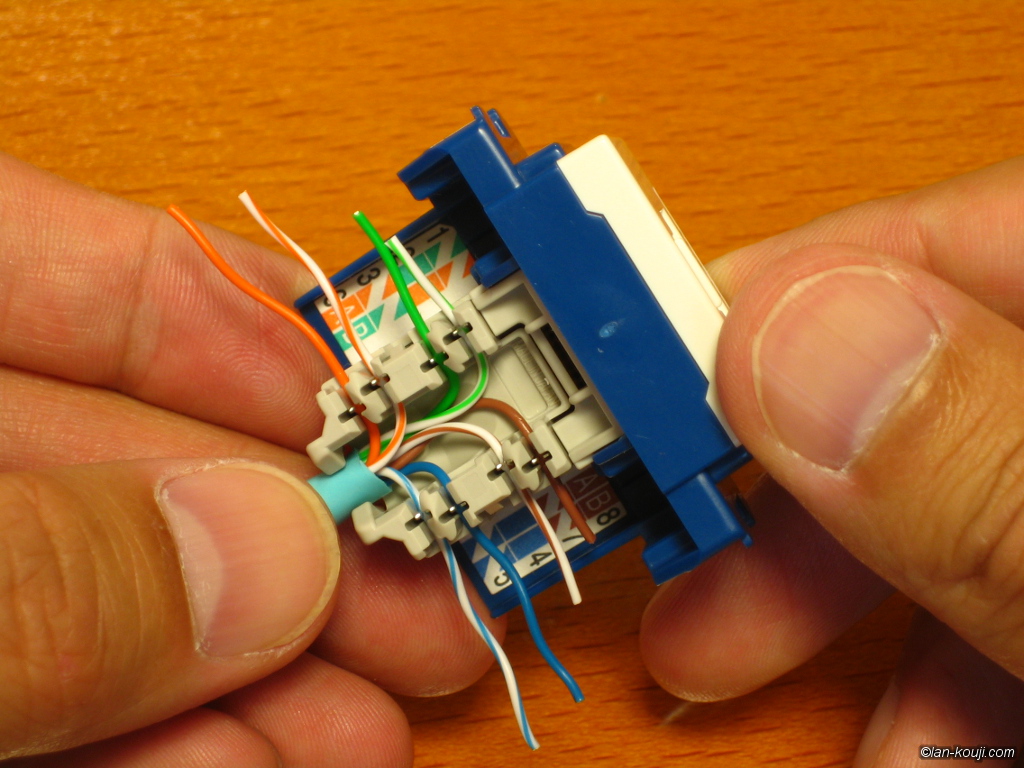

導線を端子に接続する
拡大表示

導線をガイドの色に合わせて端子に押し込んでいきます。

その際ケーブルから近いほうの導線から押し込んでいきます。理由は導線の露出部分をなるべく短くするためです。カバーを使って押し込むと「カチッ」という手ごたえがあります。正常に押し込めた合図です。

A配線とB配線では緑とオレンジ、白/緑と白/オレンジが反対になるので、ケーブルの反対側の端末処理に合わせてストレート結線になるようにします。

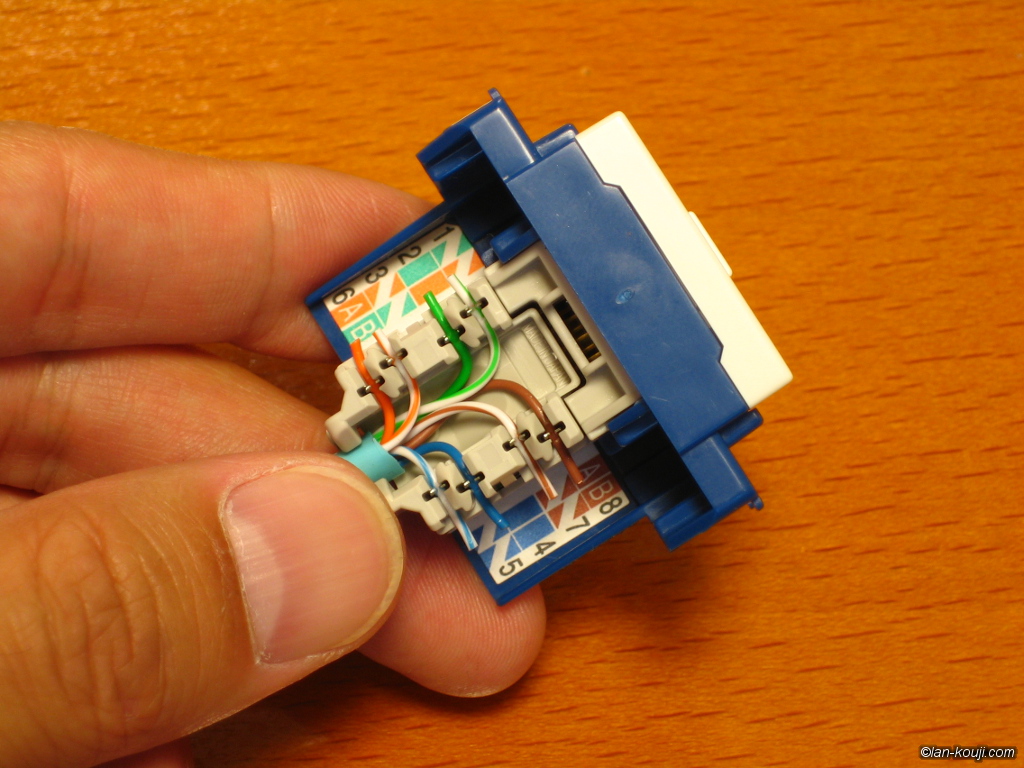

導線の接続完了
拡大表示

すべての導線がそれぞれの端子に接続されました。

ケーブルを軽く引っ張ってみて、容易に抜けないことを確認します。接続に間違いがないかもう一度確認。

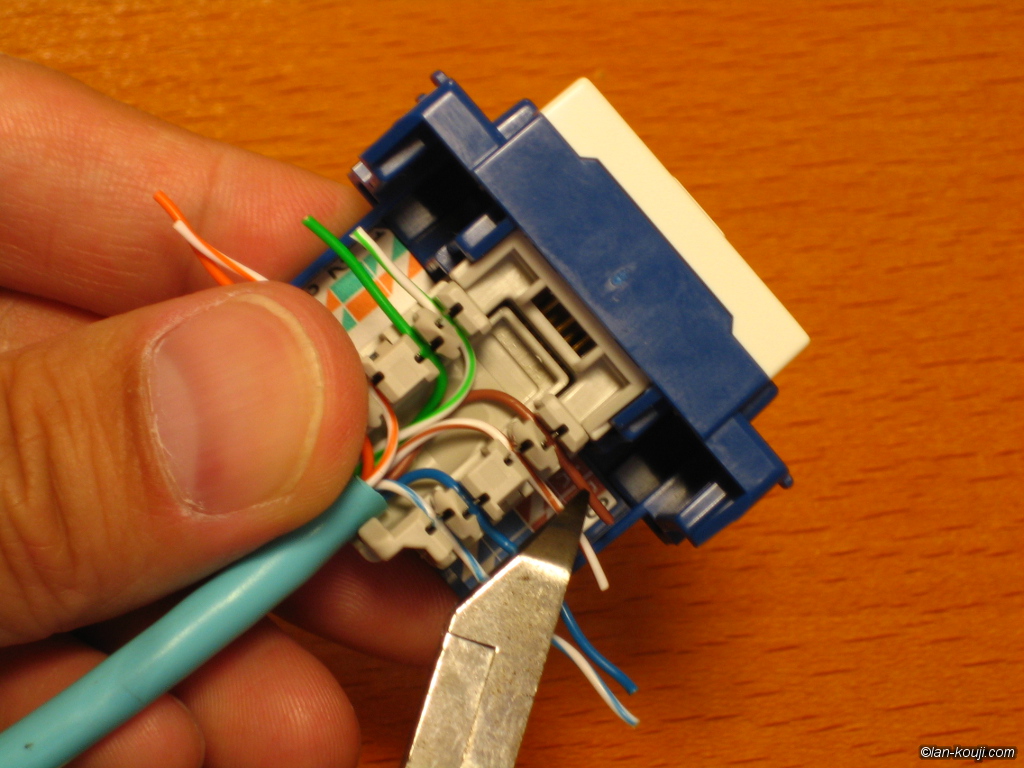

余った導線をカット
拡大表示

余った導線をニッパーなどでカットします。

LANケーブル接続終了
拡大表示

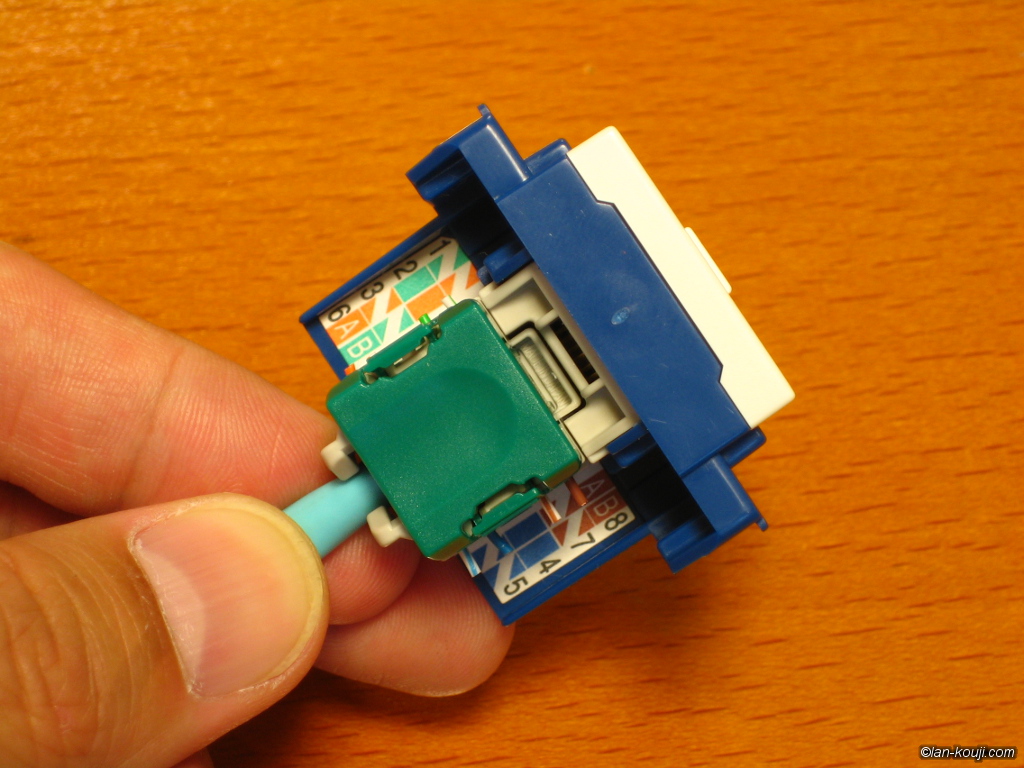

カバーをセットする
拡大表示

完成。カバーを元通りにセットして終了です。

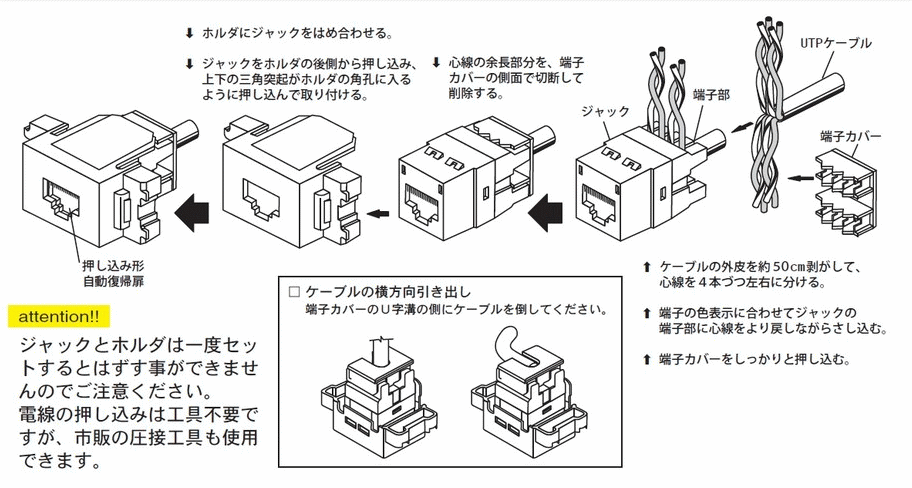

あとは取付枠にセットしてさらに埋め込みボックスにセット、フェイスプレート取付という段取りになります。

パナソニック電工の製品紹介になってしまいましたが、私はこの製品が気に入っています。

パナソニック電工でも以前販売されていたものは、導線を接続する際にけっこう力を入れないと接続できないようになっていてやりづらかったし、さらに外れやすいという欠点がありました。
この製品になってから工具不要で簡単、確実にスピーディーに整端することができ外れる心配もナシ、ということでとても良い製品だと思っています。
