熱収縮チューブ

熱収縮チューブでケーブルラベル表示

LANケーブルを各部屋などに配線しルータやHUBのある場所に集中させると、どのケーブルがどこに行っているのかわからなくなることがあります。LANケーブルやコネクタカバーなどは各色揃っているので色分けをすることができますけど、個人ユースで色分けするのはコスト面でメリットがないしそこまでする必要はないと思われます。

もっと簡単な、便利な、安価な、キレイな方法でそれぞれのケーブルを識別する方法があります。熱収縮チューブに印字してケーブルに取り付けるのです。

熱収縮チューブというのはその名の通り、熱を加えると収縮しピッタリとくっつく素材のものです。チューブは絶縁性(電気を通さない)がありますので、ケーブル同士あるいは端子にケーブルをハンダで接続しチューブを被せるなどの用途に使われます。

しかしここでのお話はケーブルを識別するために使うのでチューブに印字できないといけません。といっても難しいことはなく「テプラ」を使うのです。

テプラテープ「熱収縮チューブ」
拡大表示

「テプラ」はご存知の通りシールに名前なんかを印字して貼ることのできるアレです。

テープではなく「熱収縮チューブ」カートリッジを使います。5mm径と11mm径の2種類が用意されていて、いずれも白地黒文字のみです。

文字を「強調」で打ち込む
拡大表示

LANケーブルに表示するのであれば5mm径のものがちょうどいいです。

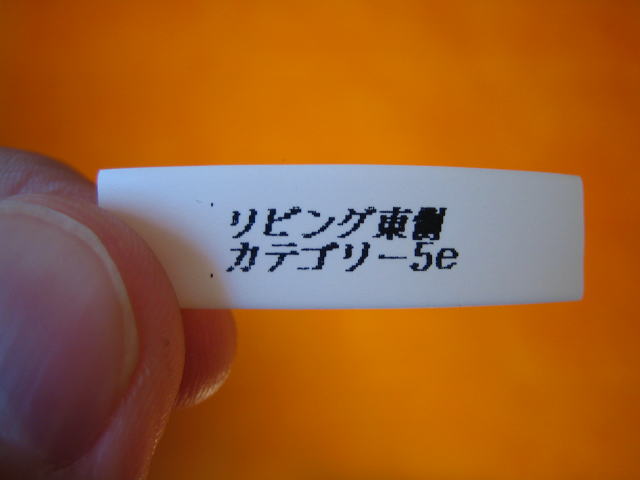

表示する文句を適当に打ち込んで印字するんですが、文字を「強調」にしたほうがハッキリ印字できていいです。画像は「強調」設定で印字しました。

チューブをLANケーブルに通す
拡大表示

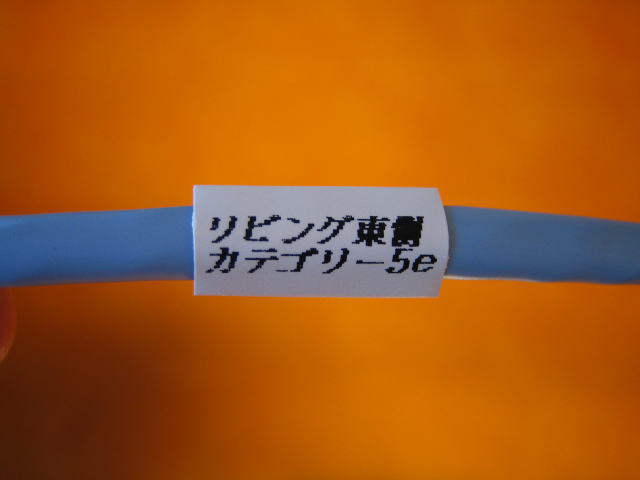

両サイドの余白をはさみでカットしてLANケーブルに通します。

ライターであぶって密着させる
拡大表示

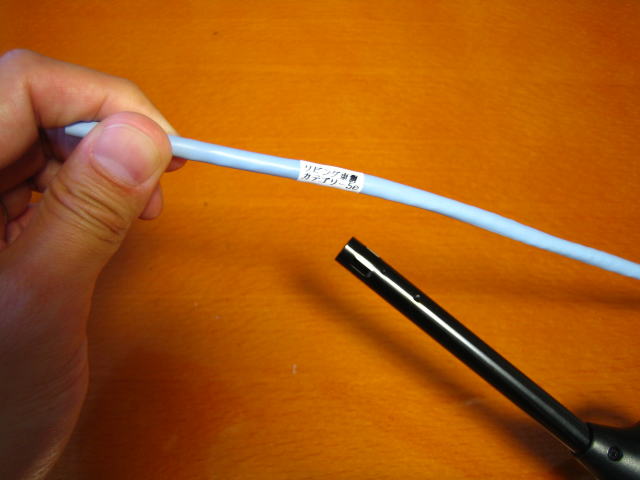

ライターであぶってチューブを収縮させます。

ほんのちょっとあぶればすぐピッタリとくっつきます。LANケーブルを溶かさないように注意してください。

コツとしては、ライターは固定しておいてLANケーブルをライターの火に近づけるようにするとあぶりすぎを防ぐことができます。火傷にも注意!

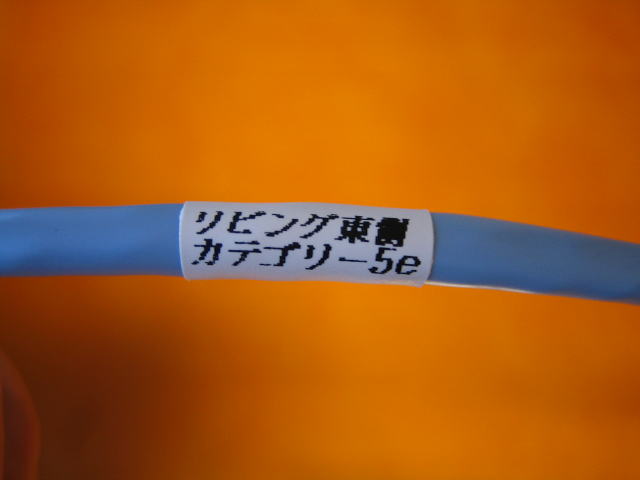

ケーブル表示作成完了
拡大表示

完成。

なんとなくスマートでプロっぽい?全然たいしたことはやっていませんがいいかんじです。

テプラテープ「ケーブル表示」
拡大表示

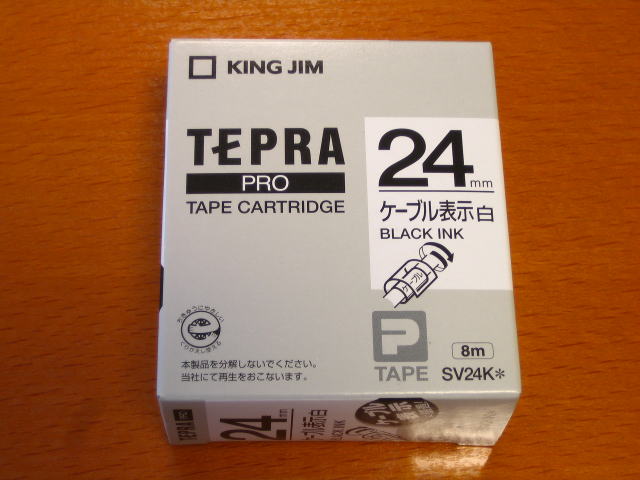

既にコネクタが付いているケーブルには「ケーブル表示」テープがオススメです。

テープの2/3が透明なシールになっていて印字面をカバーするように巻きつけて使うことができます。

「ケーブル表示」テープに印字
拡大表示

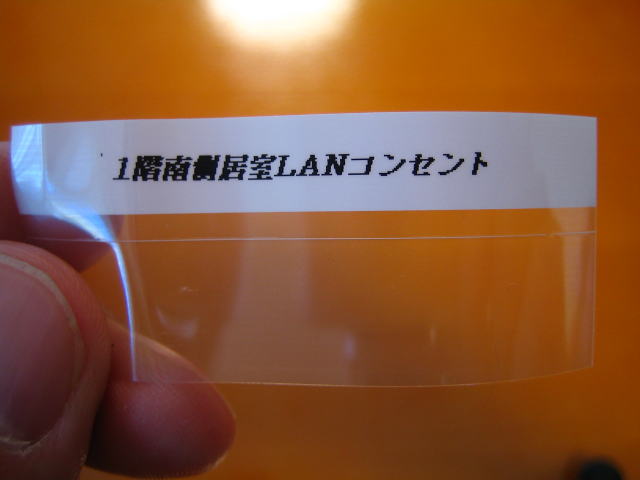

「ケーブル表示」テープに印字した直後です。

白い部分からケーブルに貼り付けて、ケーブルをぐるっと一周する感じで巻きつけます。透明な部分が印字面の上にかかってラベルを保護する役目をします。

「ケーブル表示」テープを貼り付ける
拡大表示

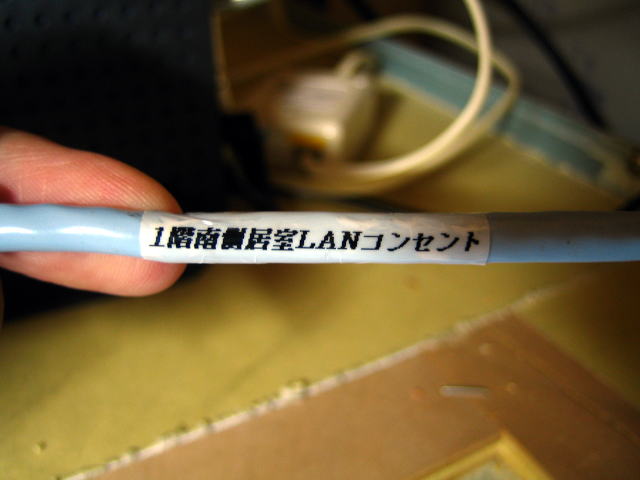

「ケーブル表示」テープをケーブルに貼り付けます。

これはこれでスッキリと表示ができていいですね。しかし熱収縮チューブと違ってケーブルに貼り付けるので、長い時間が経つとベタベタするかもしれません。

ケーブルを配線する時は前もってまとめてチューブに印字しておくのがいいですね。

私はテプラテープに熱収縮チューブやケーブル表示テープなるものがあるのを最近知ったので、今まで通したLANケーブルには行き先表示を施してはいません。既に配線してコネクタを付けてしまったケーブルには「ケーブル表示」テープ、これから配線するケーブルには熱収縮チューブと、使い分けすれば後々便利になると思います。

家庭内LANではそんなにたくさん配線することはないとは思いますが、配線や接続を他の人に手伝ってもらう時など意外と役立つのではと思います。自分しか触らないのであれば「必要」ではないでしょうが、でもほら、「ど忘れ」とか「勘違い」とかありますからね。(^^)

テプラをお持ちの方はこの熱収縮チューブ、ケーブル表示テープを使って「キレイに配線」をよりキレイに仕上げていきましょう。私もこれからは大いに活用していきたいと思います。

注意:テプラテープ「熱収縮チューブ」取扱説明書には

※チューブは絶縁材料(ポリオレフィン)で作られておりますが、絶縁チューブとしての規格には適合していませんので、耐電圧性能を求められる箇所には使用しないで下さい。

と表示されています。テプラテープ「熱収縮チューブ」は表示のためのチューブとして使用するようにしましょう。
